Instalación eléctrica
Datos de conexión
4
l
59 EDKZS3−480A200 DE/EN/FR/ES/IT 1.0

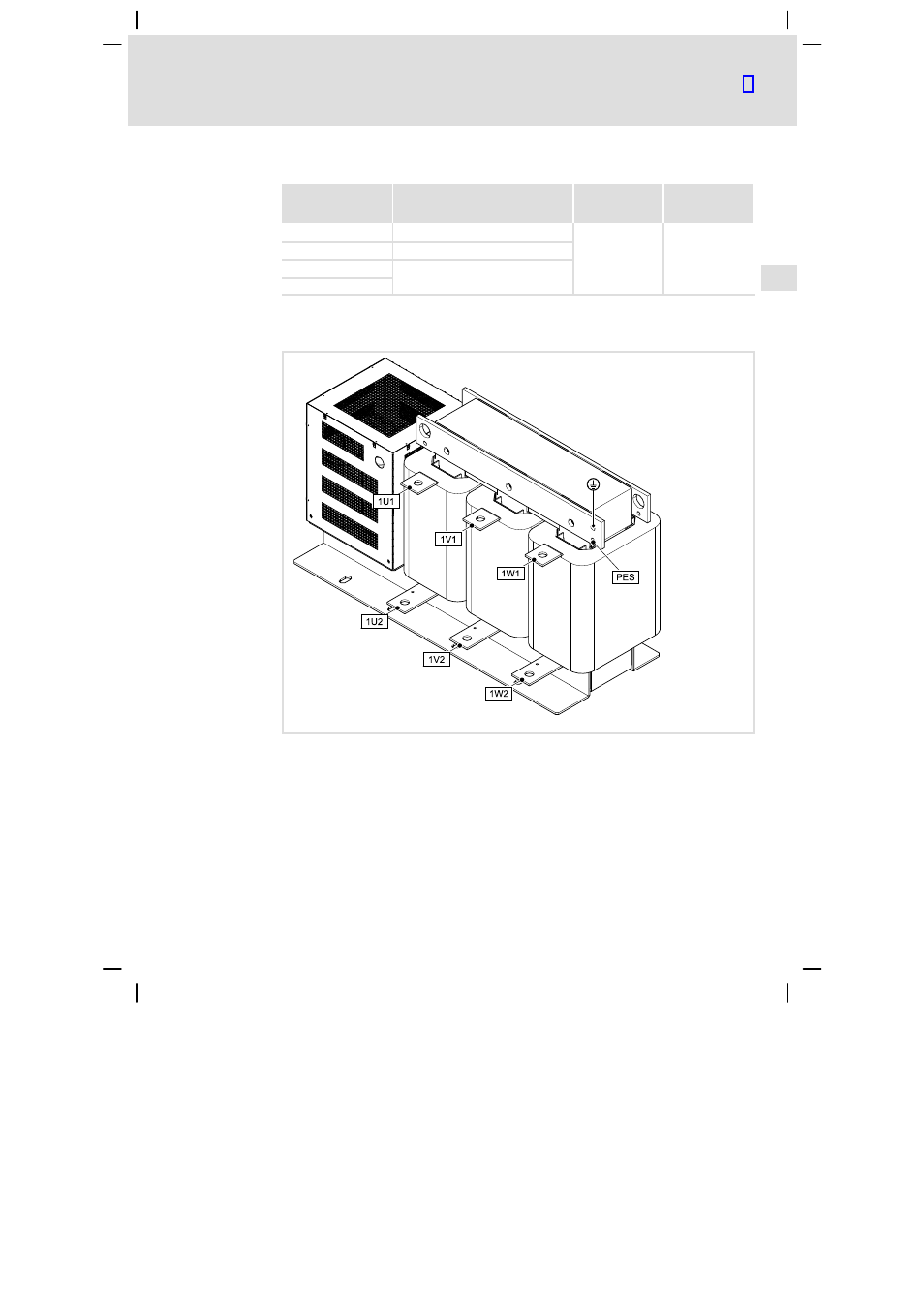

4.3 Datos de conexión
1U1, 1V1, 1W1, 1U2, 1V2, 1W2 PE PES
Ж Ж Ж
EZS3−180A200 M10
M10 M8
EZS3−250A200 M13
EZS3−350A200
M16
EZS3−480A200
4.4 Pasos para el montaje
SSP94SF205
Para conectar el filtro, proceda de la siguiente manera:
1. Conectar cable de entrada del filtro al borne 1U1, 1V1, 1W1.
Conectar cable de salida del filtro al borne 1U2, 1V2, 1W2.
2. Conectar conductor PE a la posición
+.
– La conexión a PE se tiene que ejecutar según EN 61800−5−1.
3. Una posible malla se puede conectar en la posición PES.
