Elektrische Installation
Anschlussdaten
4
l
16 EDKZS3−480A200 DE/EN/FR/ES/IT 1.0
4.3 Anschlussdaten
1U1, 1V1, 1W1, 1U2, 1V2, 1W2 PE PES
Ж Ж Ж
EZS3−180A200 M10
M10 M8
EZS3−250A200 M13
EZS3−350A200
M16
EZS3−480A200

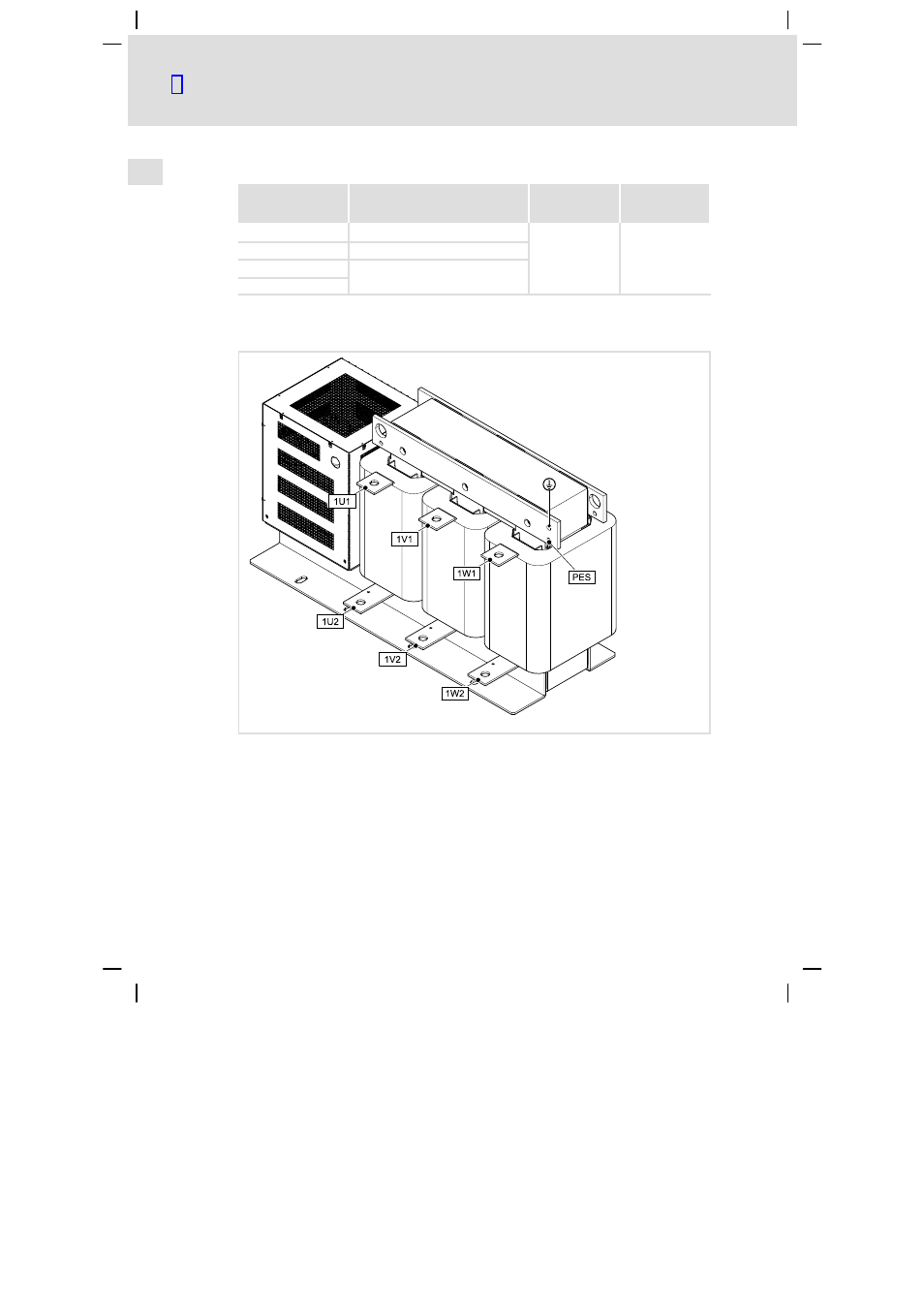

4.4 Montageschritte
SSP94SF205
So schließen Sie das Filter an:
1. Filter−Eingangsleitung an 1U1, 1V1, 1W1 anschließen.
Filter−Ausgangsleitung an 1U2, 1V2, 1W2 anschließen.
2. PE−Leiter an Position
+ anschließen.
– Der PE−Anschluss muss nach EN 61800−5−1 ausgeführt werden.
3. Ein evtl. vorhandener Schirm kann an Position PES angeschlossen werden.
