Installazione elettrica
Procedura di montaggio
4
l
43 EDKZS3Y200 DE/EN/FR/ES/IT 1.1

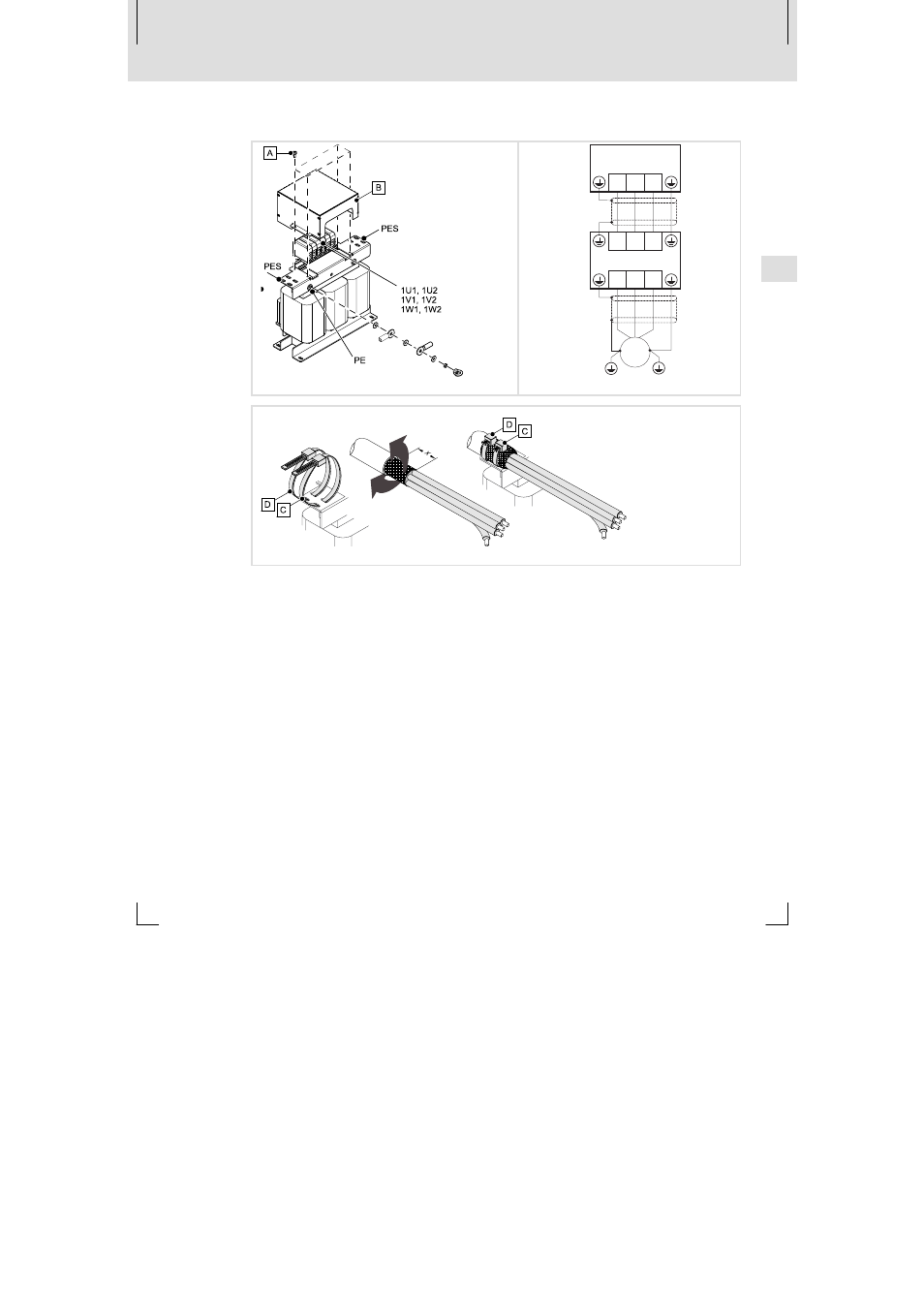

4.3 Procedura di montaggio
M
3~
1U1
1U2
1V1
1V2
1W1
1W2
EZS3-xxxA200
xxxx
U V W
SSP94SF107 SSP94SF004
SSP94SF109
x Lunghezza di spellatura in base a grandezza filtro
Per collegare il filtro, procedere come segue:
1. Allentare quattro viti
0 e rimuovere il coperchio dei morsetti 1
2. Collegare il conduttore di ingresso del filtro al morsetto 1U1, 1V1, 1W1.
Collegare il conduttore di uscita del filtro al morsetto 1U2, 1V2, 1W2.
– Utilizzare cavi schermati.
– Fissare entrambi i conduttori PE con terminale ad anello al perno filettato
per PE (eseguire il collegamento PE secondo EN 50178).
– Osservare le coppie di serraggio.
3. Rovesciare la schermatura e applicarla alla piastra di schermatura (PES) con
un’ampia superficie.
– Fissare la schermatura con una fascetta per cavi in metallo o una fascetta
per tubi
2.
– Montare inoltre una fascetta come scarico della trazione 3.
4. Rimontare il coperchio dei morsetti 1 e fissarlo con le quattro viti 0.
