Installation mécanique
Remarques importantes
3
l
24 EDKZS3Y200 DE/EN/FR/ES/IT 1.1
3 Installation mécanique
3.1 Remarques importantes
{
Danger !
Des tensions dangereuses peuvent circuler dans le bornier de
raccordement, même lorsque le moteur est à l’arrêt !
ƒ Avant tous travaux, s’assurer que le bornier de raccordement n’est
pas sous tension.
ƒ Les filtres sinus doivent exclusivement être mis en service lorsque le
couvercle de protection du bornier est en place. A défaut, il y a un
risque d’électrocution dangereuse en cas de contact avec le bornier
de raccordement.

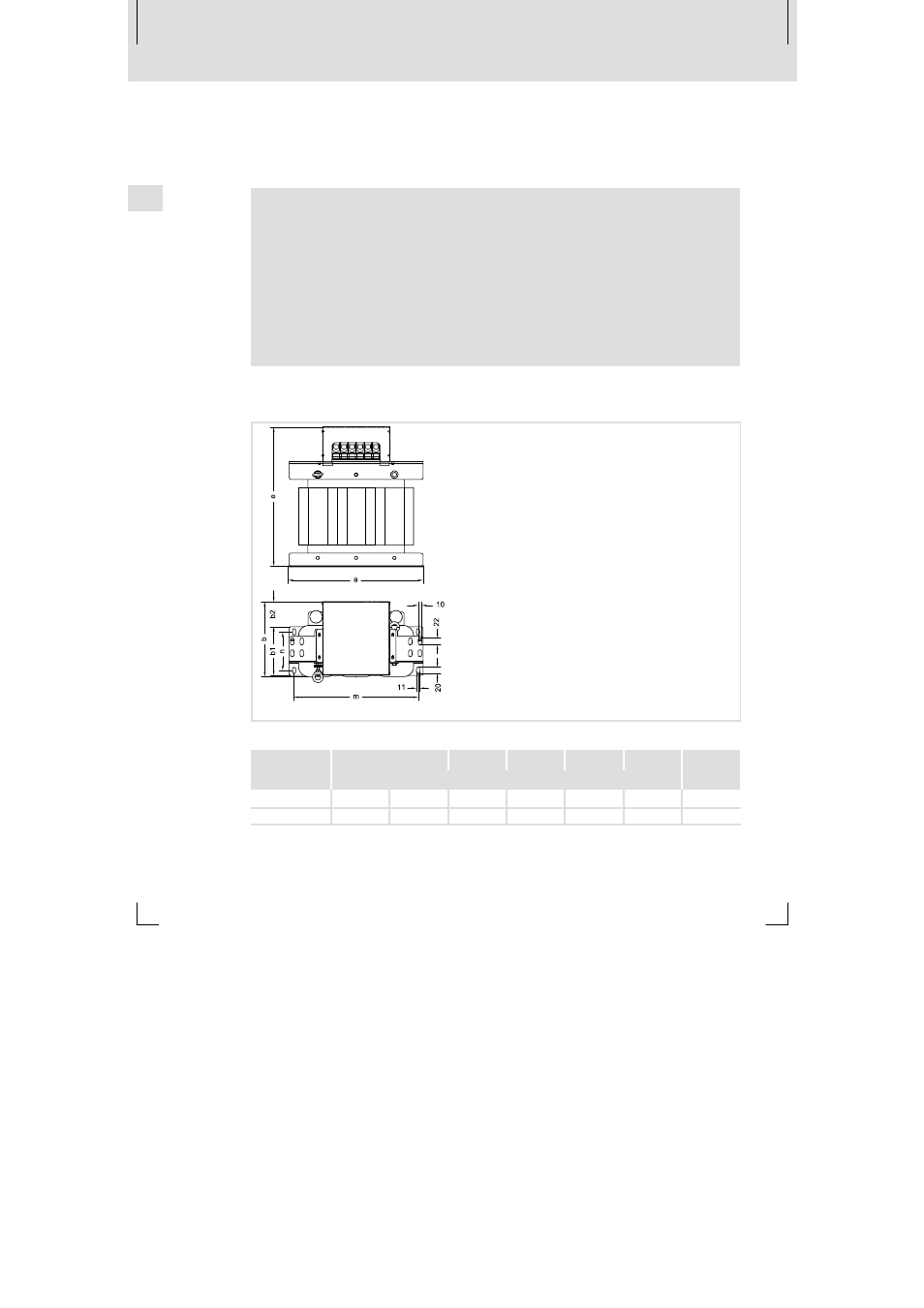

3.2 Encombrements
SSP94SF103
Cotes en [mm]
Type a b b1 b2 e m n
[mm] [mm]
EZS3−115A200 420 235 153 78,5 444 388 121
EZS3−150A200 420 235 168 63,5 444 388 136
