Instalación eléctrica
Pasos para el montaje
4
l
35 EDKZS3Y200 DE/EN/FR/ES/IT 1.1

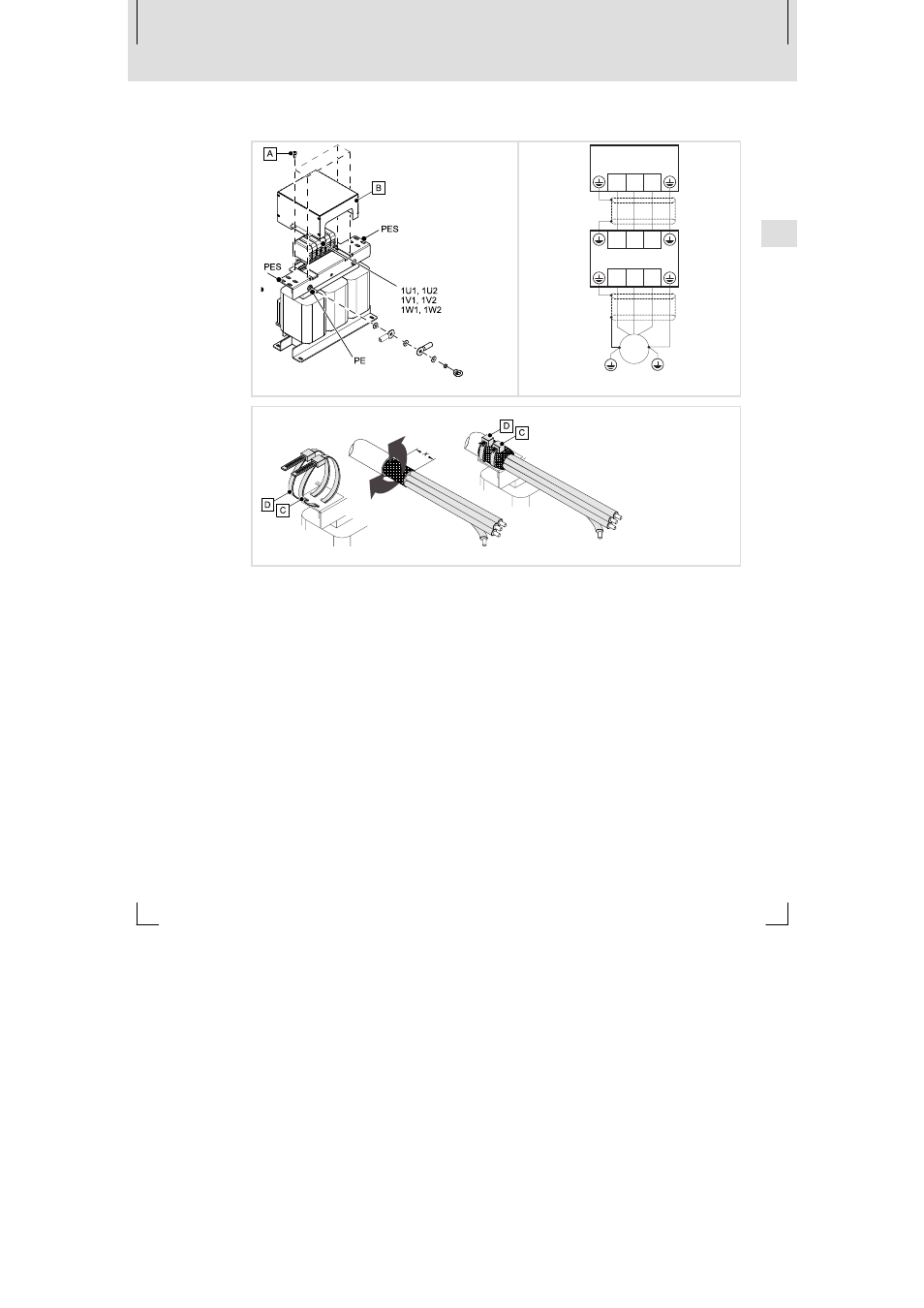

4.3 Pasos para el montaje
M
3~
1U1
1U2
1V1
1V2
1W1
1W2
EZS3-xxxA200
xxxx
U V W
SSP94SF107 SSP94SF004
SSP94SF109
x Longitud de aislamiento según tamaño del filtro
Para conectar el filtro, proceda de la siguiente manera:
1. Soltar los cuatro tornillos
0 y retirar la cubierta de los bornes 1.
2. Conectar cable de entrada del filtro al borne 1U1, 1V1, 1W1.
Conectar cable de salida del filtro al borne 1U2, 1V2, 1W2.
– Utilizar cables apantallados.
– Colocar ambos conductores PE con terminales de cable anulares en el
perno de rosca de PE (ejecutar conexión PE según EN 50178).
– Observar pares de apriete.
3. Echar atrás la malla y colocarla con gran superficie en la chapa de
malla (PES).
– Sujetar malla con brida de metal o grapas de manguera
2.
– Montar bridas adicionales como descarga de tracción 3.
4. Colocar nuevamente la cubierta de bornes 1 y sujetarla con los cuatro
tornillos 0.
