Elektrische Installation
Montageschritte
4
l
11 EDKZS3Y200 DE/EN/FR/ES/IT 1.1

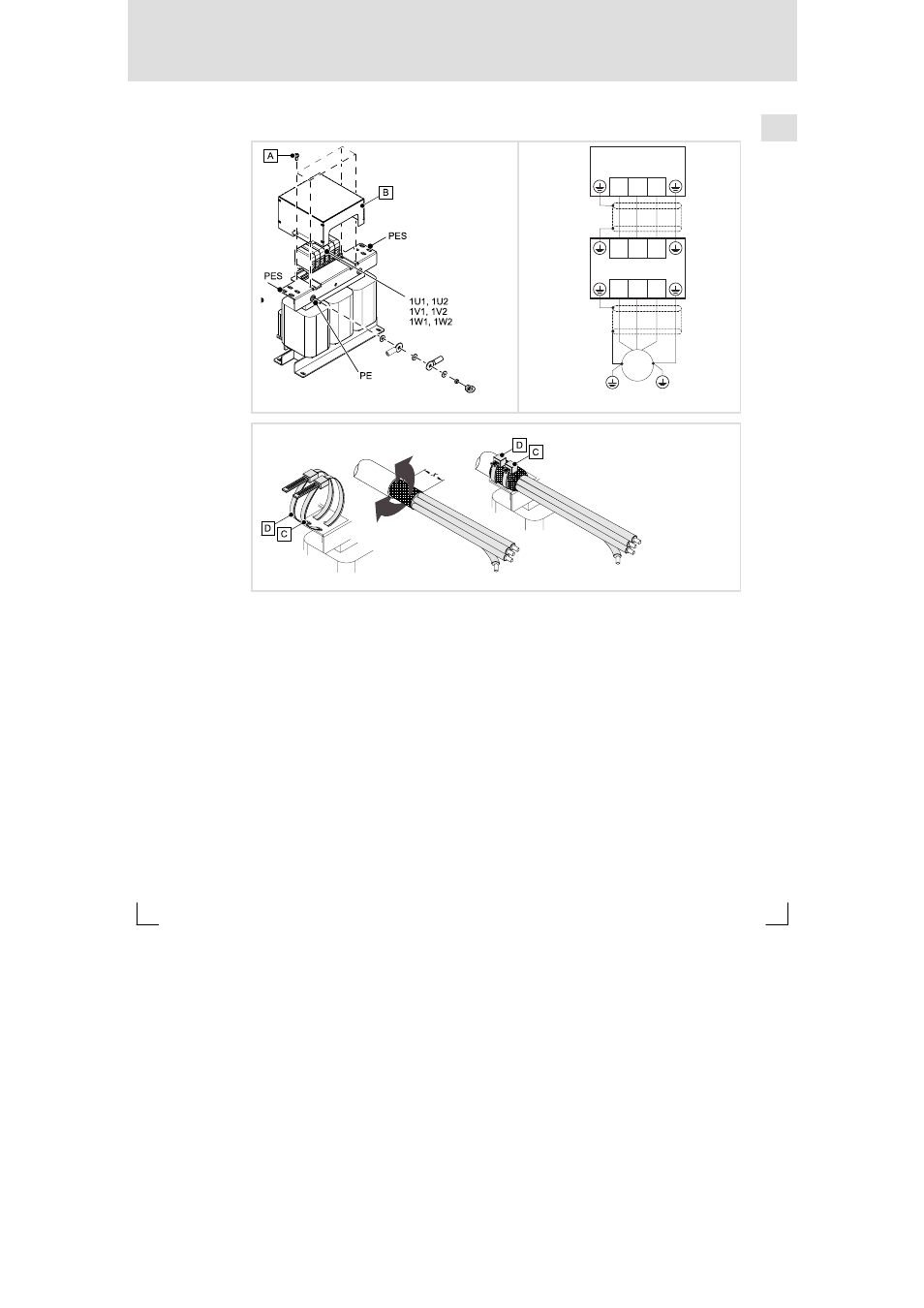

4.3 Montageschritte
M
3~
1U1
1U2
1V1
1V2
1W1
1W2
EZS3-xxxA200
xxxx
U V W
SSP94SF107 SSP94SF004
SSP94SF109
x Abisolierlänge je nach Filtergröße
So schließen Sie das Filter an:
1. Vier Schrauben
0 lösen und Klemmenabdeckung 1 abnehmen.
2. Filter−Eingangsleitung an Klemme 1U1, 1V1, 1W1 anschließen.
Filter−Ausgangsleitung an Klemme 1U2, 1V2, 1W2 anschließen.
– Geschirmte Leitungen verwenden.
– Beide PE−Leiter mit Ringkabelschuhe am PE−Gewindebolzen auflegen
(PE−Anschluss nach EN 50178 ausführen).
– Anzugsmomente beachten.
3. Schirm umschlagen und großflächig am Schirmblech (PES) auflegen.
– Schirm mit Kabelbinder aus Metall oder Schlauchschelle befestigen 2.
– Zusätzlich Kabelbinder als Zugentlastung montieren
3.
4. Klemmenabdeckung
1 aufsetzen und mit vier Schrauben 0 befestigen.
