Installazione meccanica

Note importanti

3

l

40

EDKZS3Y200 DE/EN/FR/ES/IT 1.1

3

Installazione meccanica

3.1

Note importanti

{

Pericolo!

I morsetti di collegamento conducono tensioni pericolose anche a
motore fermo.

ƒ

Prima di eseguire interventi, verificare che non vi sia tensione ai
morsetti di collegamento.

ƒ

I filtri sinusoidali possono essere messi in funzione solo con
coperchio dei morsetti montato. In caso contrario, sussiste il
pericolo di scossa elettrica a contatto con i morsetti di
collegamento.

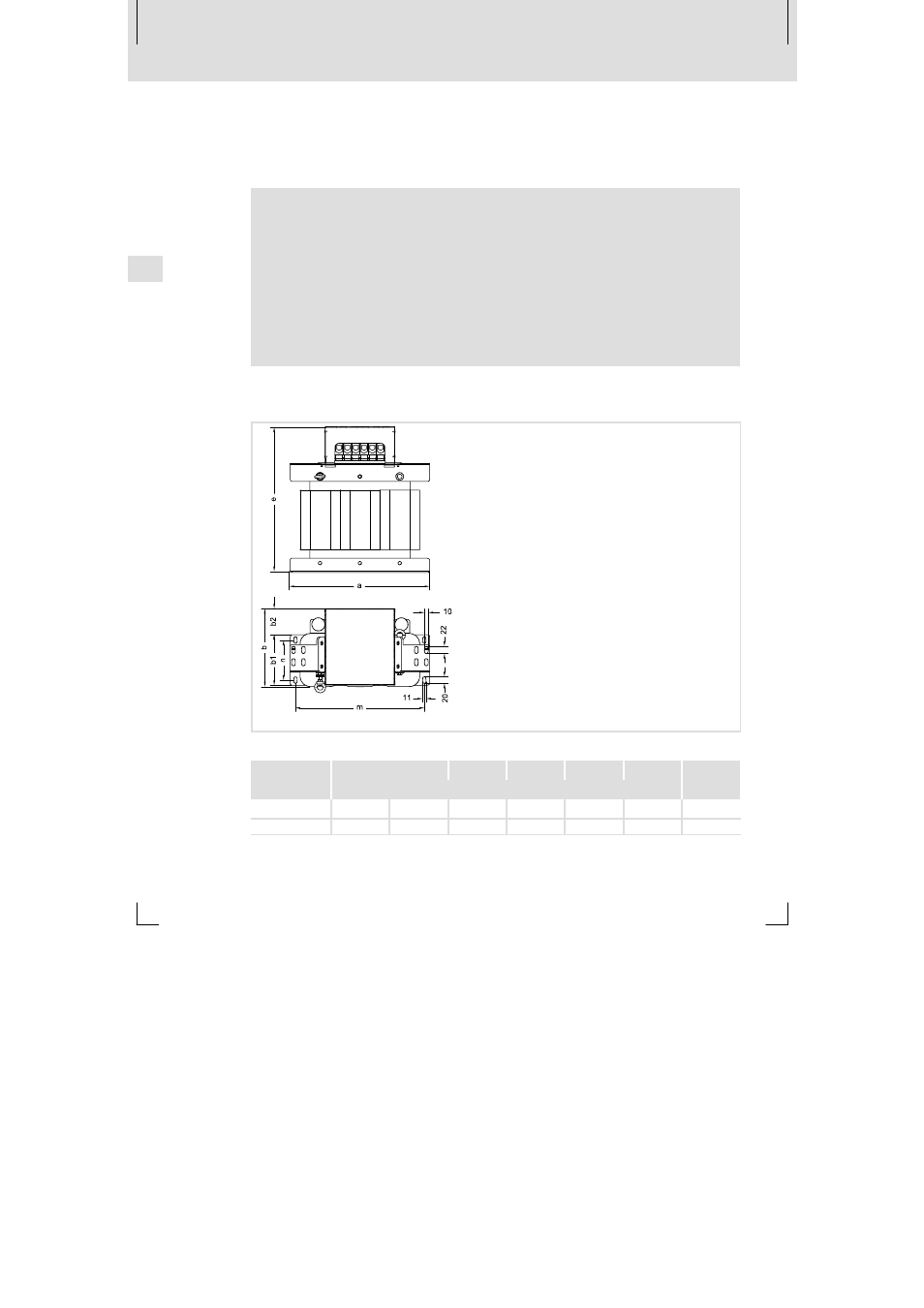

3.2

Dimensioni

SSP94SF103

Tutte le quote sono in millimetri.

Tipo

a

b

b1

b2

e

m

n

[mm]

[mm]

EZS3−115A200

420

235

153

78,5

444

388

121

EZS3−150A200

420

235

168

63,5

444

388

136
