Installation électrique
Opérations de montage
4
l
27 EDKZS3Y200 DE/EN/FR/ES/IT 1.1

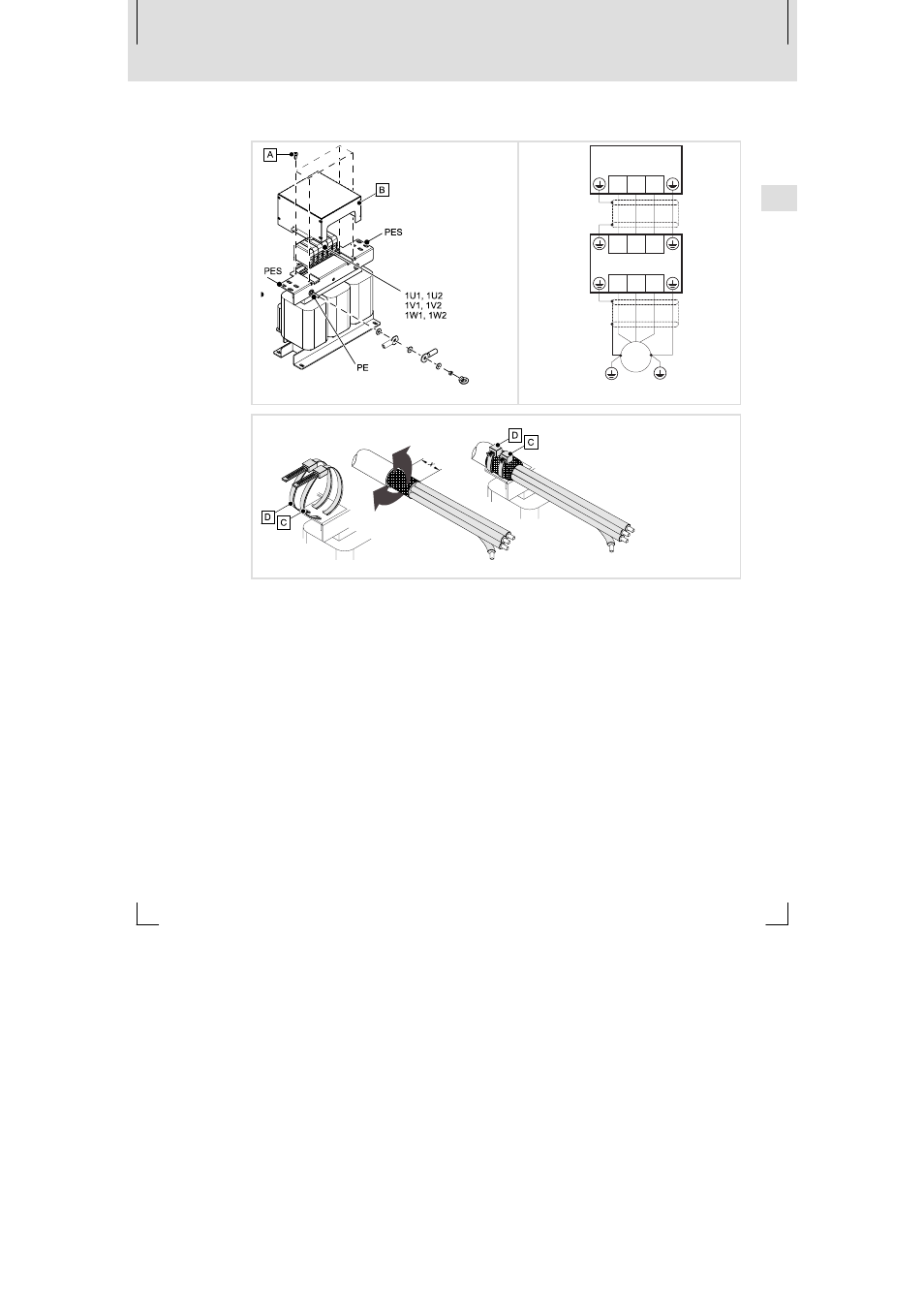

4.3 Opérations de montage
M
3~
1U1
1U2
1V1
1V2
1W1
1W2
EZS3-xxxA200
xxxx
U V W
SSP94SF107 SSP94SF004
SSP94SF109
x Longueur du fil dénudé selon taille du filtre
Pour raccorder le filtre :
1. Desserrer les quatre vis
0 et retirer le couvercle du bornier 1.
2. Raccorder le câble d’entrée du filtre sur la borne 1U1, 1V1, 1W1.
Raccorder le câble de sortie du filtre sur la borne 1U2, 1V2, 1W2.
– Utiliser des câbles blindés.
– Raccorder les deux conducteurs de protection avec cosses à oeillet à la vis
PE (prévoir un raccordement PE selon EN 50178).
– Respecter les couples de serrage.
3. Replier le blindage et le relier à la tôle de blindage (PES) en appliquant une
surface de contact importante.
– Fixer le blindage avec serre−câbles métallique ou collier de serrage 2.
– Monter, en plus, un serre−câbles qui doit servir de support de charge 3.
4. Mettre en place le couvercle du bornier 1 et le fixer à l’aide de quatre vis 0.
