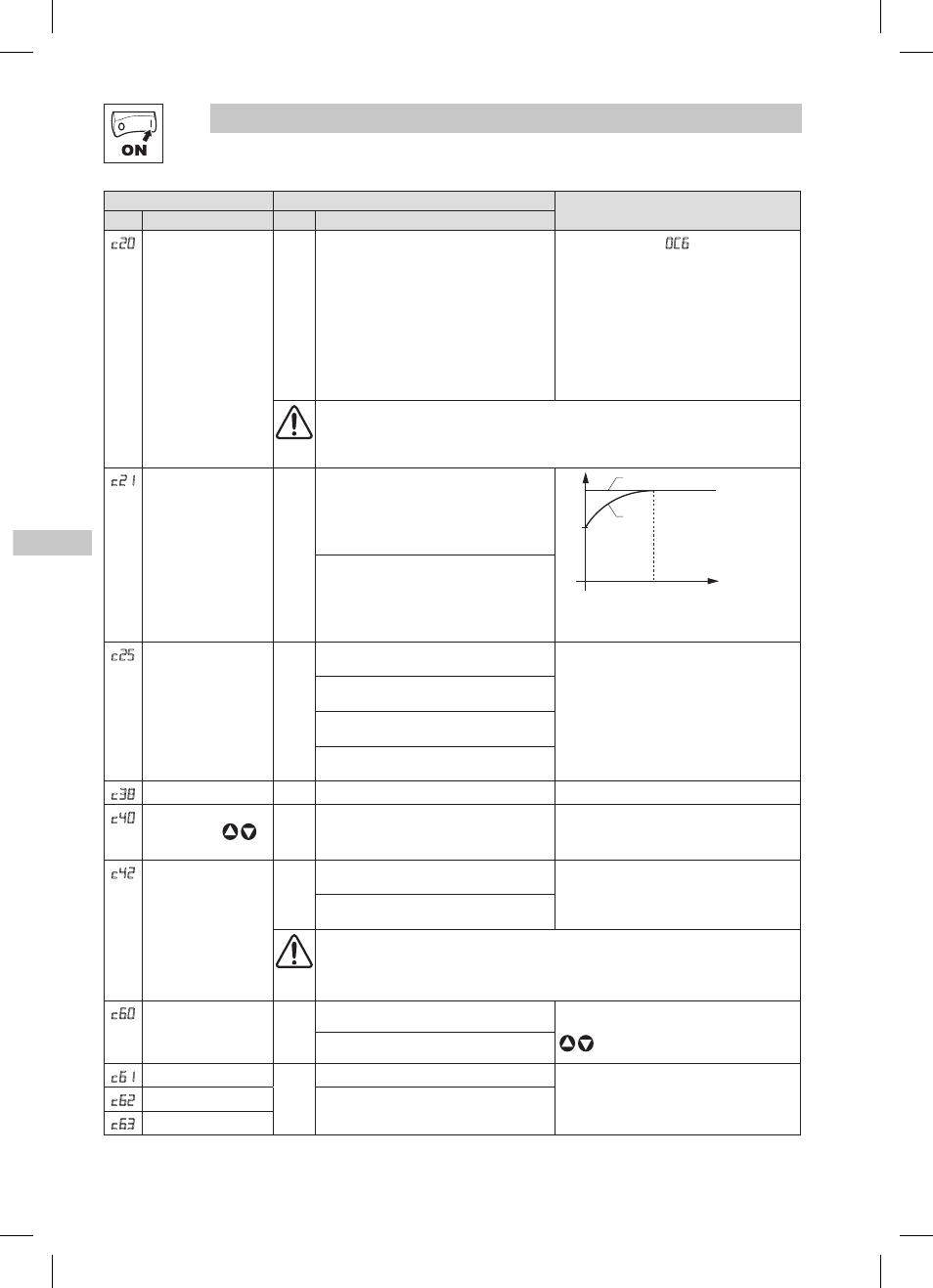

18 Lenze 13466184 EDBSL03 v20 EN, DE, FR, IT, ES
Messa in servizio
Codice Impostazioni possibili
IMPORTANTE
No. Nome Lenze Selezione
c20
I 2 t disattivato
(monitoraggio
termico del motore)
100 30 {%} 100
100% = corrente di uscita nominale
smd
• Attiva un errore 0C6 quando la
corrente del motore supera questo
valore troppo a lungo
• Impostazione attuale = (corrente
del motore riportata in targhetta) /
(corrente di uscita nominale smd)
X 100%
• Esempio: 6,4 A e smd = 7 A;
impostazione corretta = 91%
(6,4 / 7 = 0,91 x 100% = 91%)
ATTENZIONE!
L’impostazione massima corrisponde alla corrente nominale del motore
(consultare la targhetta). Non fornisce completa protezione al motore!
c21
Tipo di sovraccarico
motore
00 00 Compensazione velocità
Compensazione della
velocità riduce la corrente
continua consentita durante il
funzionamento sotto i 30 Hz.
Ir
100%
60%
30 f
1
0
Ir: rated current (%); f: motor frequency (Hz)
01 Nessuna compensazione velocità
Esempio: servoventilazione
del motore contrapposta
all’autoventilazione tramite
ventilatori montati sull’albero
c25
Velocità
trasmissione dati
seriale
0 0 LECOM: 9600 bps
Modbus: 9600,8,N,2
• Vedere C01
• LECOM se C01 = 0 a 3
• Modbus se C01 = 8 a 11 1 LECOM: 4800 bps
Modbus: 9600,8,N,1
2 LECOM: 2400 bps
Modbus: 9600,8,E,1
3 LECOM: 1200 bps
Modbus: 9600,8,O,1
c38 Setpoint PI reale c86 c87 Schermo
c40
Setpoint frequenza
tramite tasti
o Modbus
0,0 0 {Hz} 500 Attivo solo se C01 è correttamente
impostato (C01 = 1,5,7,9,11)
c42
Condizione di avvio
(con alimentazione
fornita)
1 0 Avvio dopo variazione
BASSO-ALTO al terminale 28
Vedere anche c70
1 Avvio automatico se il terminale
28 = ALTO
ATTENZIONE!
L’avvio/riavvio automatico può causare danni alle apparecchiature e/o lesioni
al personale! L’avvio/riavvio automatico deve essere utilizzato solo su
apparecchiature inaccessibili al personale.
c60
Selezione modalità
per c61
0 0 Solo monitoraggio c60 = 1 consente la regolazione del
setpoint velocità (c40) tramite i tasti
, durante il monitoraggio di c61 1 Monitoraggio e modifica
c61 Stato/errore attuale messaggio di stato/errore • Schermo
• Consultare la Sezione 5 per la
spiegazione dei messaggi di stato e di
errore
c62 Ultimo errore messaggio d’errore
c63
Penultimo errore
