16 Lenze 13466184 EDBSL03 v20 EN, DE, FR, IT, ES
Mise en service

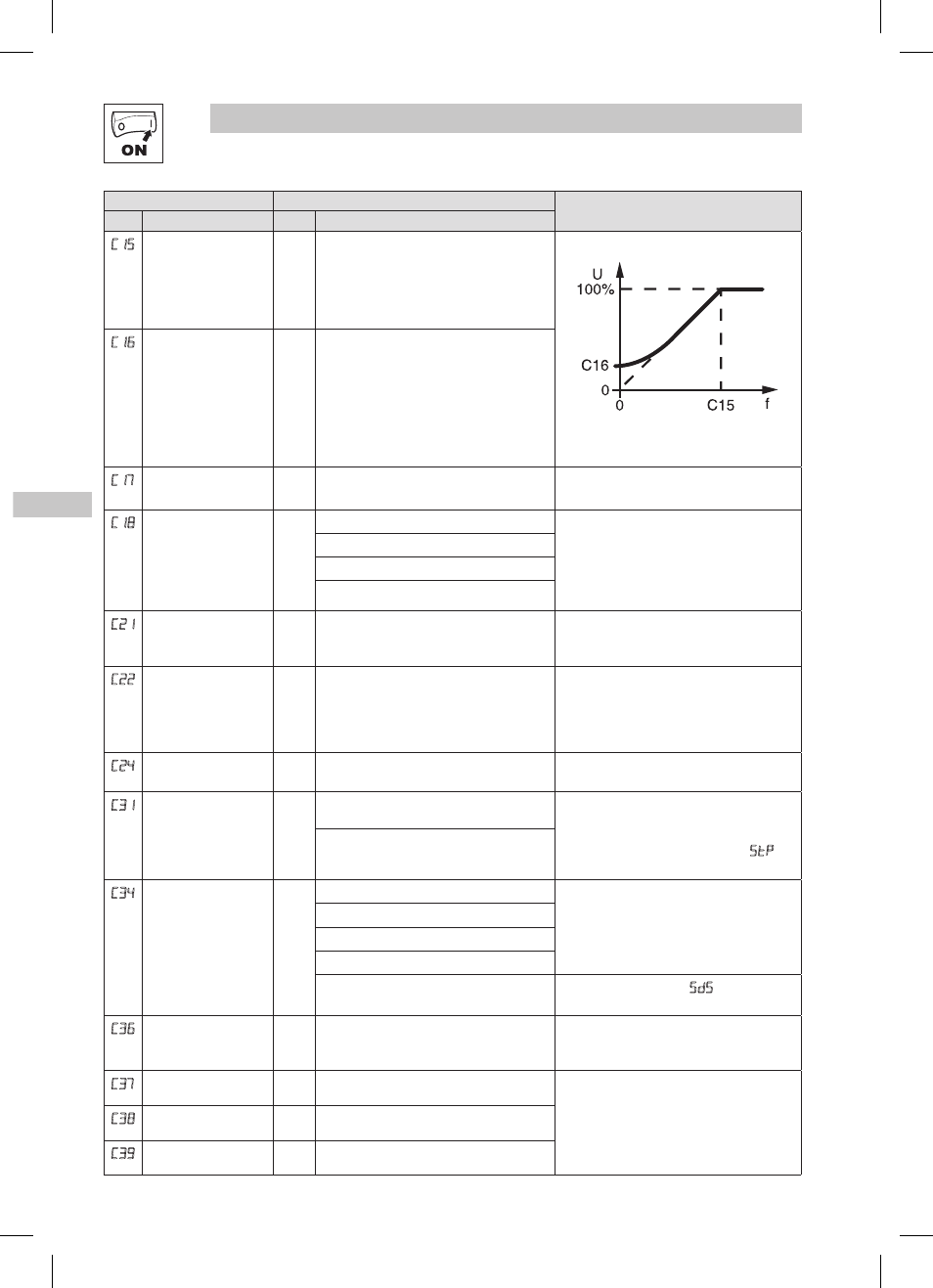

Code Réglages possibles
IMPORTANT
N o Nom Lenze Sélection
C15
Fréquence nominale
U/f
50,0 25,0 {Hz} 999
Paramétrez la fréquence nominale du
moteur (plaque signalétique) pour les
applications standard.
smd006
C16
Accroissement Umin
(optimisation du
comportement du
couple)
4,0 0,0 {%} 40,0
Paramétrez ce code après la mise en
service : faire tourner le moteur à vide
à la fréquence de glissement (environ
5 Hz), augmentez la valeur de C16
jusqu’à ce que l’intensité moteur (C54)
= 0,8 x intensité moteur nominale
C17
Seuil de fréquence
(Q
min
)
0,0 0,0 {Hz} 500 Voir codes C08 et c17, sélection 7
Référence : consigne
C18
Fréquence de
découpage
2 0 4 kHz • Lorsque la fréquence de découpage
augmente, le bruit du moteur diminue.
• Tenez compte du déclassement au
paragraphe 2.2.
• Déclassement automatique à 4 kHz à
1,2 x I
N
1 6 kHz
2 8 kHz
3 10 kHz
C21 Compensation de
glissement
0,0 0,0 {%} 40,0 Modifiez le code C21 jusqu’à ce que la
vitesse du moteur ne change plus entre
une charge nulle et la charge maximale.
C22
Limitation de
courant Imax
150 30 {%} 150
Référence : courant de sortie nominal
du smd
• Lorsque la valeur limite est atteinte, le
temps d’accélération augmente ou la
fréquence de sortie diminue.
• Lorsque c90 = 0, réglage maxi de
180%.
C24
Accroissement Umin
d’accélération
0,0 0,0 {%} 20.0 L’accroissement Umin d’accélération
n’est activée que pendant l’accélération.
C31 Bande morte de
l’entrée analoqigue
0 0 Débloqué C31=0 active la bande morte pour
l’entrée analogique. Quand le signal
analogique est dans la bande morte,
la sortie du variateur = 0,0 Hz et
Stp
est affiché.
1 Bloqué
C34 Configuration -
Entrée analogique
0 0 0 à 10 V
1 0 à 5 V
2 0 à 20 mA
3 4 à 20 mA
4 4 à 20 mA surveillé
Déclenche une erreur Sd5 si le signal
chute en dessous de 2 mA
C36
Tension de Freinage
par injection de CC
(FCC)
4,0 0,0 {%} 50,0 • Voir codes CE1 à CE3 et c06
• Assurez-vous que le moteur est
adapté à l’utilisation du freinage CC.
C37
Fréquence
fixe 1 (JOG 1)
20,0 0,0 {Hz} 999 Quand le contrôleur PI est activé (voir
d38), C37...C39 sont les valeurs de
consigne
C38
Fréquence
fixe 2 (JOG 2)
30,0 0,0 {Hz} 999
C39
Fréquence
fixe 3 (JOG 3)
40,0 0,0 {Hz} 999
