Installation mécanique
Montage
4
l
81 EDK84DGDVBxxx4 DE/EN/FR/ES/IT 5.3
4 ... 7.5 kW

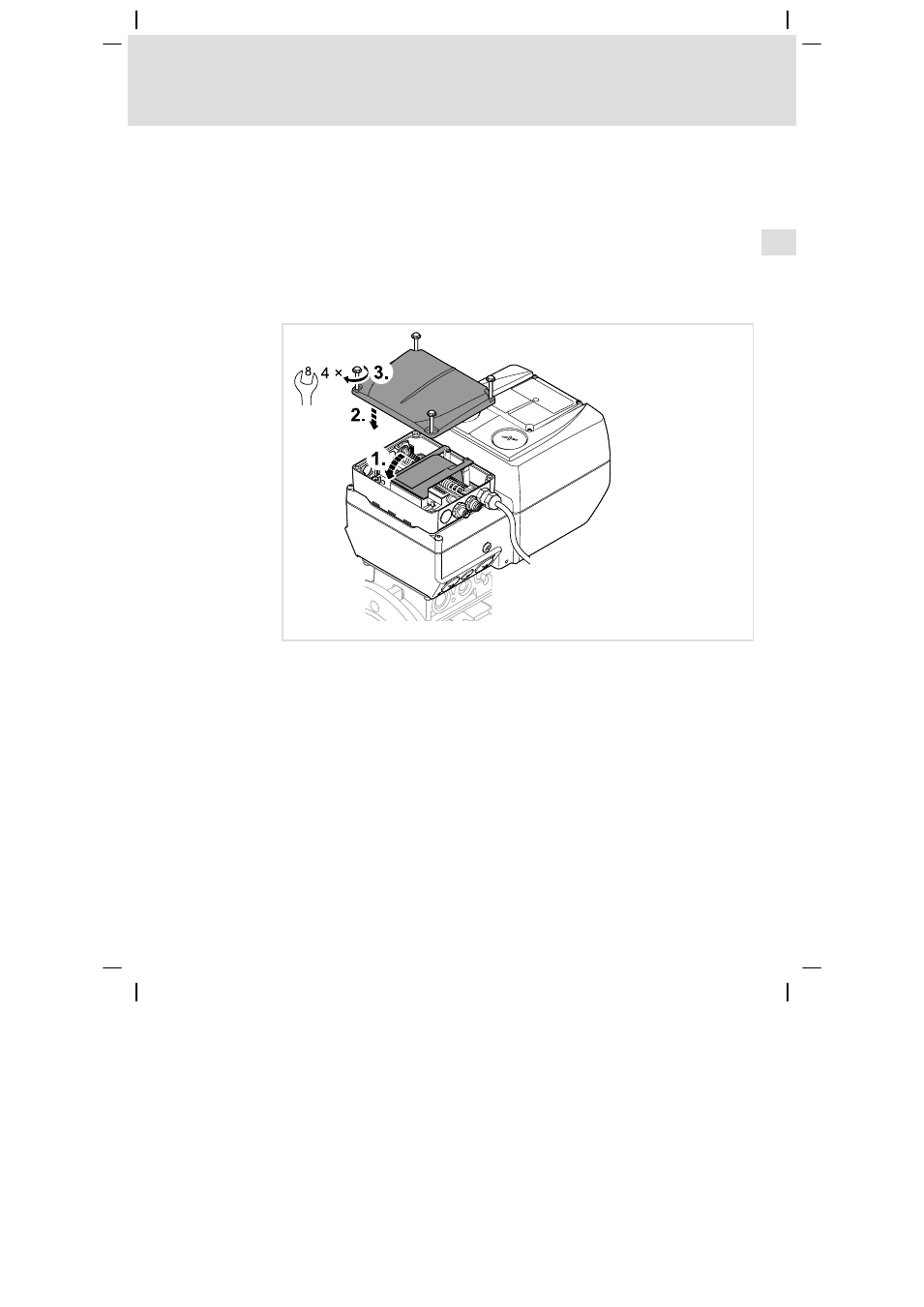

Le module de base (Drive Unit) a été monté avec le module de câblage (Wiring
Unit).
Pour terminer le montage :
1. Saisir le connecteur femelle côté CU et l’enficher délicatement dans la
prise prévue à cet effet.
2. Mettre le couvercle du module de base (DU) sur le module de
communication (CU) et
3. le fixer à l’aide des quatre vis (couple : 1.5 Nm / 14 lb−in).
E84DG081
