Inbetriebnahme 7
l
32 EDK84DGDVBxxx4 DE/EN/FR/ES/IT 5.3
Inbetriebnahme
Gehen Sie Schrittweise vor:
ƒ Netz einschalten
ƒ Statusanzeige beobachten
– Nach kurzer Initialisierungszeit muss die Anzeige grün blinken.
ƒ Anforderungen der Sicherheitsfunktion deaktivieren
ƒ Reglerfreigabe setzen
– Der Motor muss nach der eingestellten Anlaufzeit mit der eingestellten
Geschwindigkeit drehen.
ƒ Erste Prüfung des erwartungsgemäßen Verhaltens:
– Drehrichtung?
– Anlaufzeit?
– Geschwindigkeit?
– Geschwindigkeitsregelung?
ƒ Prüfung optionaler Steuerungsfunktionen:
– Funktioniert die analoge Sollwertvorgabe?
– Funktionieren digitale Steuersignale, z. B. Endschalter?
– Funktioniert die angeschlossene Motorhaltebremse?
– Funktioniert die Drehrichtungsumschaltung
– Funktioniert die Anforderung der Sicherheitsfunktion?
– Funktionieren Steuersignale über Feldbus?
ƒ Antrieb abschalten
– Geschwindigkeit reduzieren
– Reglerfreigabe sperren
– Netz ausschalten

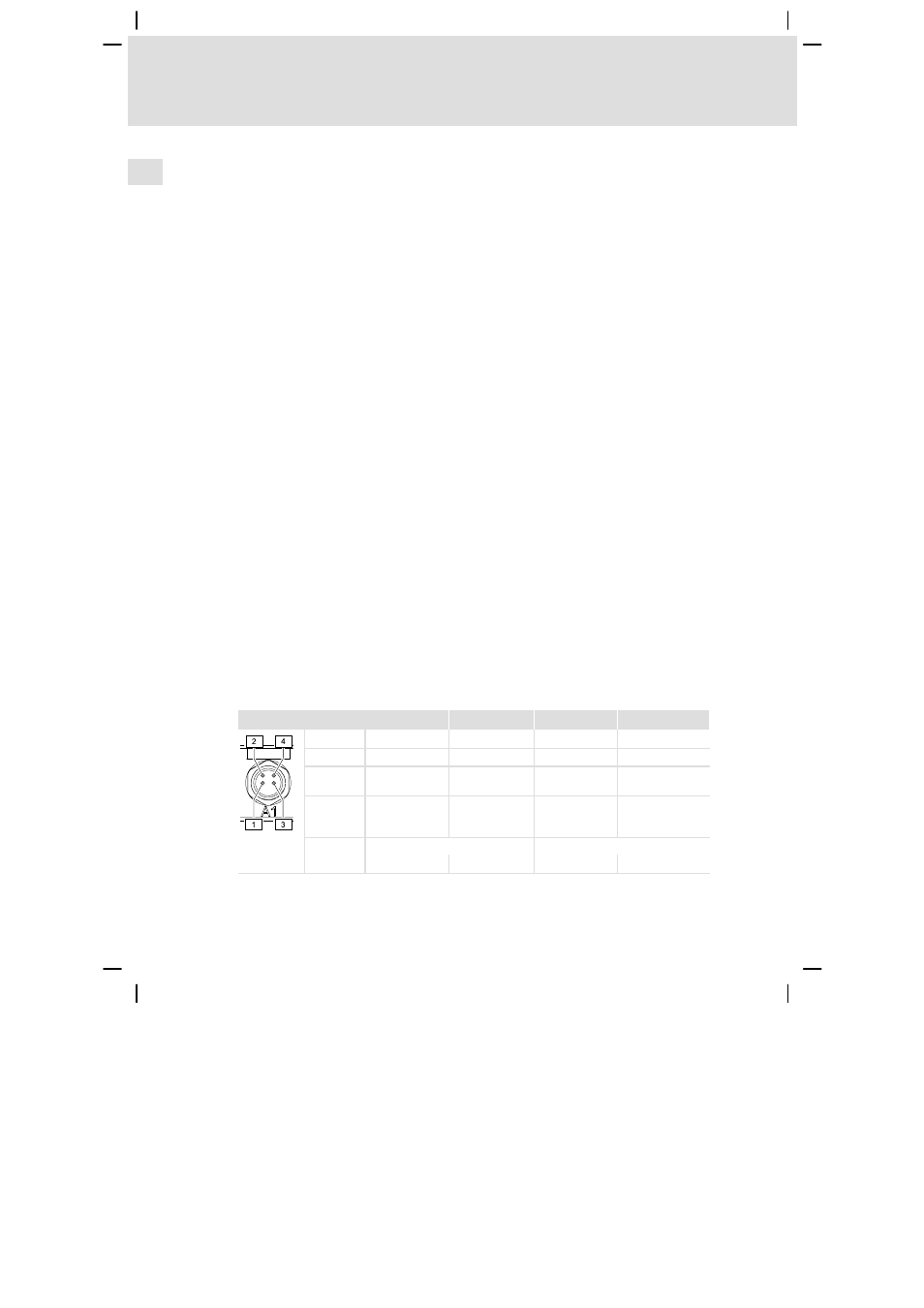

Abhängig vom Bussystem der Communication Unit werden Zustände mit einer
LED−Anzeige signalisiert. Ausführliche Informationen enthält das Kommunikati-
onshandbuch zum verwendeten Bussystem.
LED 1 (green) 2 (green) 3 (red) 4 (red)
PROFIBUS BUS STATE MODULE STATE BUS ERROR MODULE ERROR
AS−i SLAVE 1 READY SLAVE 2 READY SLAVE 1 ERROR SLAVE 2 ERROR
EtherCAT RUN LINK/ACTIVITY ERROR LINK/ACTIVITY
(green)
PROFINET BUS READY LINK/
ACTIVITY 1
(yellow)
BUS ERROR LINK/ACTIVITY 2
(yellow)
EtherNet/
IP MODULE STATE NETWORK STATE
E84DG056_b
(red) (green)
