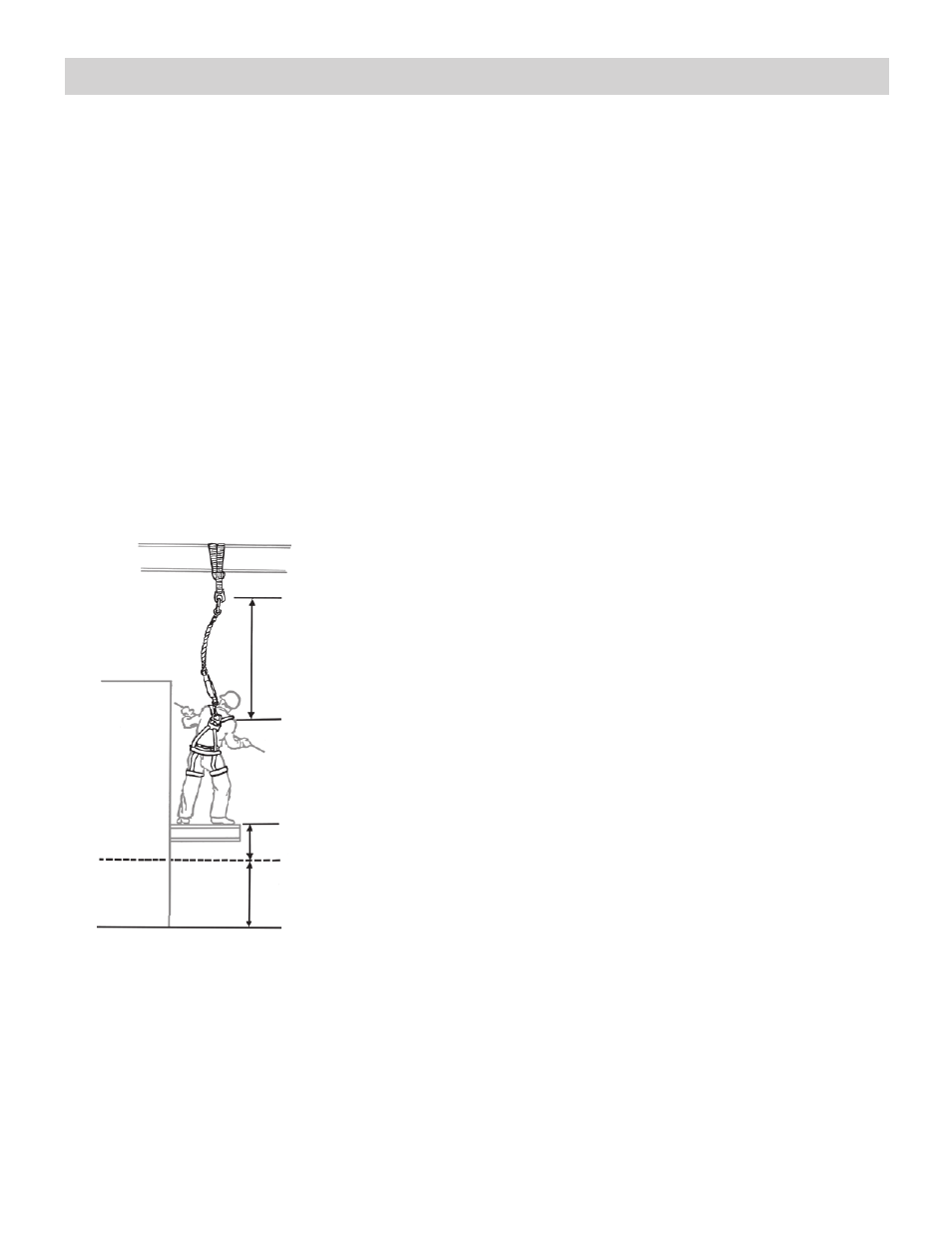

Distancia entre el punto de apoyo del
conector de anclaje y el punto de
apoyo del anillo en D de detención de
caídas (X)
Distancia de caída libre correspondiente
a la flojedad del dispositivo de conexión
Factor de extensión del dispositivo
de conexión de 3,5 pies (1 m)
Figura B
Toda distancia de caída libre (flojedad en el dispositivo de
conexión) también debe añadirse a este factor de extensión
del dispositivo de conexión de 3,5 pies (1 m) para determinar
la distancia mínima a cualquier estructura que esté debajo.
Para determinar la distancia de caída libre, reste la distancia
entre los puntos de apoyo del arnés y del conector de
anclaje (X) a la longitud del dispositivo de conexión sin
desplegar (Y). En cualquier situación, la distancia total de
caída libre no debe sobrepasar 6 pies (1,8 m).
Por ejemplo, si la longitud del dispositivo de conexión sin
desplegar es de 5 pies (1,5 m) y la distancia entre los puntos
de apoyo del arnés y del anclaje es de 4 pies (1,2 m), la
distancia de caída libre es de 1 pie (0,3 m) (5 pies menos 4
pies es igual a 1 pie [1,5 m menos 1,2 m es igual a 0,3 m]).
Por lo tanto, en este ejemplo debe dejarse un mínimo de 4,5
pies (1,3 m) como la distancia entre la posición de apoyo y
cualquier estructura que esté debajo (1 pie más 3,5 pies es
igual a 4,5 pies [0,3 m más 1 m es igual a 1,3 m]).
Cómo determinar el tamaño adecuado de un dispositivo de conexión de EPL
(continuación)
