FRANÇAIS
caractéristiques Détaillées
caractéristiques Générales
Le MM6000 de Klein Tools est un multimètre à échelle automatique avec mesure
réelle de RMS (valeur efficace). Il permet de mesurer la tension c.a./c.c., les
tensions de faible impédance, le courant c.a./c.c., la résistance, la capacité, la
fréquence, le cycle de service et la température. Il peut aussi tester les diodes
et la continuité.
• altitude de fonctionnement : 2 000 m / 6562 pi
• Humidité relative : 75 %
• température de fonctionnement : 0 °C à 45 °C (32 °F à 113 °F)
• température d'entreposage : -20 °C à 60 °C (-4 °F à 140 °F) < 80 % H.R.
• température de précision : 18 °C à 28 °C (64 °F à 82 °F)
• coefficient de température : 0,1*(précision indiquée) / °C
• Fréquence d'échantillonnage : 3 échantillons par seconde
• Dimensions : 178 x 89 x 48 mm (7 x 3,5 x 1,875 po)
• poids : 397 g (14 oz)
• Durée de vie de la pile : 160 heures
• protection contre les chutes : 3 m
• protection contre les infiltrations : 20
• étalonnage : Précis pendant un an
• précision : ± (% de la lecture + nombre de chiffres les moins significatifs)
• cote de sécurité : CAT III 1000 V, CAT IV 600 V
• certifications : Conforme aux normes UL 61010-1 et 61010-2-030.
Certifié conforme aux normes CAN/CSA C22.2 n° 61010-1, 61010-2-030,
CEI 61010-2-030:2010 MOD, ANSI/ISA-61010-2-030 (82.02.03).
• niveau de pollution : 2
• pays d'origine : États-Unis (avec des composants américains et importés)
aVertisseMents
Pour garantir une utilisation et un entretien du testeur sécuritaires, suivez ces
consignes. Le non-respect de ces avertissements peut provoquer des blessures
graves, voire la mort.
• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en
mesurant une tension ou un courant de valeur connue.
• N'utilisez jamais le multimètre sur un circuit dont la tension dépasse la
tension correspondant à la cote de sécurité de l'appareil.
• N'utilisez pas le multimètre lors d'orages électriques ou par temps
humide.
• N'utilisez pas le multimètre ou les fils de test s'ils semblent avoir été
endommagés.
• Assurez-vous que les fils de test sont bien installés et évitez de toucher
aux contacts métalliques des sondes lors de la mesure.
• N'ouvrez pas le multimètre pour remplacer les piles ou fusibles lorsque
les sondes sont connectées.
• Faites preuve de prudence lors de mesures sur des circuits de plus de
60 V c.c. ou de 25 V c.a. (valeur efficace). De telles tensions constituent
un risque d'électrocution.
• Pour éviter les lectures faussées pouvant provoquer une électrocution,
remplacez les piles lorsque l'indicateur de piles faibles apparaît.
• À moins de mesurer la tension ou le courant, fermez et verrouillez
l'alimentation avant d'effectuer des mesures de résistance ou de capacité.
• Assurez-vous de respecter en tout temps les codes de sécurité locaux et
nationaux. Utilisez de l'équipement de protection individuel pour prévenir
l'électrocution et les blessures causées par les arcs électriques lorsque
des conducteurs nus alimentés potentiellement dangereux sont présents.
sYMBoles
~
courant alternatif c.a.
avertissement ou mise
en garde
courant continu c.c. niveaux dangereux
tension ou courant
c.c./c.a.
Double vitrage de
catégorie ii
Mise à la masse source c.a.

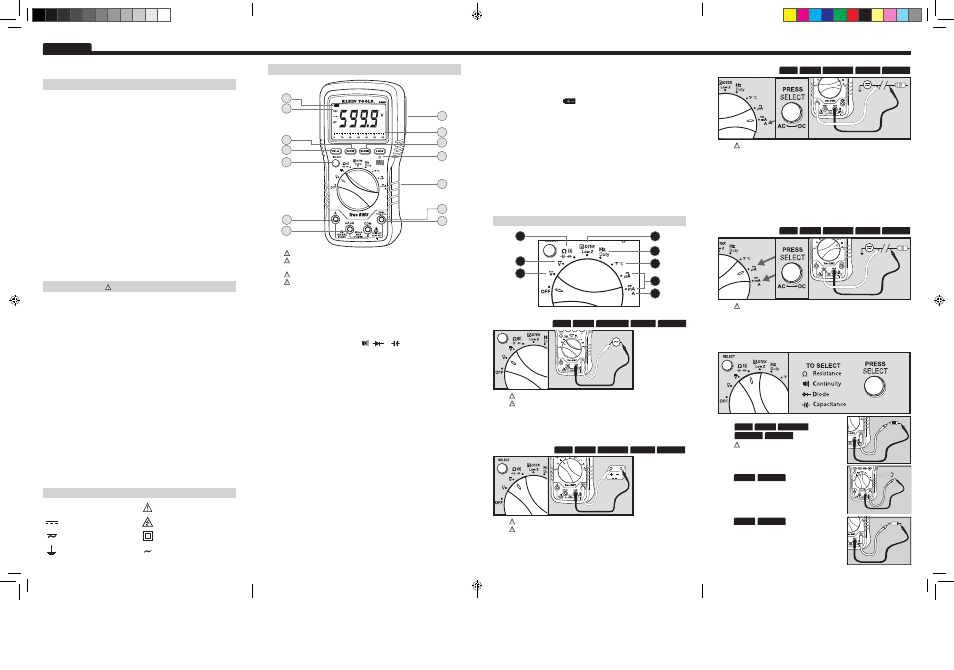

C
E
A
G
F
D
H
J
I
M
L
K
N
B
5
1
8
3
4
6
7
2
1. tension c.a. : < 1000 V. (loW Z) < 600 V
Caractéristiques :
MaX/Min RANGE HolD REL
ne tentez pas de mesurer des valeurs supérieures à 1000 V.
n'utilisez pas le mode (loW Z) à une tension supérieure à 600 V.
• Utilisez le mode de faible impédance (LOW Z) pour réduire la tension
parasite (« fantôme »).
• Tournez le sélecteur à la position de tension c.a.
• Reliez le fil ROUGE à l'entrée « V », le fil NOIR à COM.
2. tension c.c. : < 1000 V. (loW Z) < 600 V
Caractéristiques :
MaX/Min RANGE HolD REL
4. courant c.a./c.c. (faible intensité) : < 400 ma (pour < 400 ma, utilisez
l'entrée maµa)
Caractéristiques :
ne tentez pas de mesurer des valeurs supérieures à 400 ma.
• Reliez le fil ROUGE à l'entrée « μA », le fil NOIR à COM.
• Coupez le circuit et raccordez le multimètre en série (COMME
CI-DESSUS).
• Sélectionnez la source de courant c.a. ou c.c.
5. résistance / Diode / continuité / capacité
Fonctionnalités de test de continuité :
MaX/Min HolD
• L'écran indique la résistance.
• La sonnerie retentit si la résistance est
inférieure à 40 Ω.
Fonctionnalités de test pour les diodes :
MaX/Min HolD
L'écran indique :
• Une chute de tension directe si la diode
est polarisée dans le sens direct.
• « O.L. » si elle est polarisée dans le sens
inverse.
auto HolD
auto HolD
auto HolD MaX/Min RANGE HolD REL
Fonctionnalités de test pour la résistance :
•
NE mesurez PAS la résistance sur un
circuit alimenté en électricité.
• Ω = < 50 MΩ.
auto HolD HolD REL
RANGE MaX/Min
ne tentez pas de mesurer des valeurs supérieures à 10 a.
• Si le courant est inconnu, débutez la lecture avec ce réglage.
• Coupez le circuit à mesurer.
• Reliez le fil ROUGE à l'entrée « A », le fil NOIR à COM.
• Raccordez le fil ROUGE à une extrémité de la coupure et le fil NOIR à
l'autre (multimètre en série).
• Le multimètre sélectionne automatiquement « A » lorsque le fil ROUGE
est connecté à l'entrée « A ». « leaD » s'affichera si le fil est connecté
mais le fusible est brûlé.
3. courant c.a./c.c. (forte intensité) : < 10 a
Caractéristiques :
MaX/Min RANGE HolD REL
ne tentez pas de mesurer des valeurs supérieures à 1000 V.
n'utilisez pas le mode (loW Z) à une tension supérieure à 600 V.
• Utilisez le mode de faible impédance (LOW Z) pour réduire la tension
parasite (« fantôme »).
• Tournez le sélecteur à la position de tension c.c.
• Reliez le fil ROUGE à l'entrée « V », le fil NOIR à COM.
auto HolD
a. ne tentez pas de mesurer des valeurs supérieures à 1000 V.
B. ne tentez pas de mesurer des valeurs supérieures à 600 V lorsque
l'appareil utilise le mode (loW Z).
c. ne tentez pas de mesurer des valeurs supérieures à 400 ma.
D. ne tentez pas de mesurer des valeurs supérieures à 10 a.
e. arrêt automatique (apo)
• L'appareil s'arrête automatiquement après 30 minutes d'inactivité.
• Appuyez sur le bouton Select pour réactiver l'appareil.
• Le mode est désactivé lors de l'utilisation des fonctions Max / Min.
• Maintenir enfoncé le bouton Select lors de la mise en marche de
l'appareil désactive l'arrêt automatique.
F. Bouton de sélection de fonctionnalité
• Permet de basculer entre c.a. et c.c.
• Permet de basculer entre Ω, , et .
• Permet de basculer entre Hz et %.
• Permet de basculer entre °F et °C.
• Réactive le multimètre lorsqu'il s'est arrêté automatiquement.
G. Mode de lecture relative
• Appuyez pour mettre la valeur actuelle en mémoire.
• L'affichage indique la différence entre la lecture enregistrée et la lecture
en temps réel.
• Appuyez de nouveau pour retourner à l'affichage en temps réel.
H. échelle automatique / manuelle
• Appuyez plusieurs fois pour parcourir les plages de mesure manuelles.
• Appuyez pendant 2 secondes pour retourner au mode d'échelle
automatique.
• « AT » s'affiche à l'écran ACL uniquement en mode d'échelle
automatique.
i. conservation de max / min
• Appuyez sur ce bouton pour entrer en mode Max / Min; dans ce mode,
les valeurs maximales et minimales mesurées sont conservées en
mémoire.
• Appuyez plusieurs fois sur ce bouton pour basculer entre la lecture
maximale et la lecture minimale.
• Appuyez sur ce bouton pendant 2 secondes pour retourner aux lectures
en temps réel et effacer les valeurs min/max enregistrées.
J. conservation de données / conservation automatique / rétroéclairage
• La fonction Hold (Conservation de données) garde en mémoire la valeur
affichée.
• La fonction Auto Hold (Conservation automatique) garde en mémoire la
première valeur stable affichée, jusqu'à ce qu'une nouvelle valeur stable
soit mesurée. Le multimètre conserve alors la nouvelle valeur et produit
un signal sonore (fonctions V, Ohms, Température et Ampérage).
• Appuyez pour conserver l'entrée affichée à l'écran.
• Appuyez de nouveau pour passer au mode Auto Hold, qui garde en
mémoire les valeurs stables.
• Appuyez de nouveau pour retourner au fonctionnement normal.
• Appuyez sur la touche et maintenez-la enfoncée pour activer le
rétroéclairage de l'écran.
• La fonction d'éclairage décharge la pile rapidement.
K. l. remplacement des piles ou du fusible
• Lorsque l'indicateur est affiché à l'écran ACL, il est nécessaire de
remplacer les piles.
• Retirez la gaine en caoutchouc et la vis à l'arrière de l'appareil, puis
remplacez les 2 piles AAA.
• Ce multimètre utilise des fusibles à action rapide 440 mA / 1000 V
(69192) et 11 A / 1000 V (69191).
M. support aimanté (accessoire facultatif, vendu séparément) (69190)
• Glissez l'adaptateur aimanté dans la gaine protectrice en caoutchouc.
• Il vous permet de fixer l'appareil à une surface métallique, pour une
utilisation en mains libres.
n. Graphique en barres
• Le graphique en barres affiche une représentation analogique
approximative d'une mesure.
• Le graphique répond aux lectures beaucoup plus rapidement que
l'affichage numérique.
• L'échelle du graphique en barres est de zéro à la lecture maximale
dans la plage de mesure sélectionnée.
DirectiVes D'utilisation Des Fonctions
