16
ENGLISH ENGLISH ENGLISH ESPAÑOL

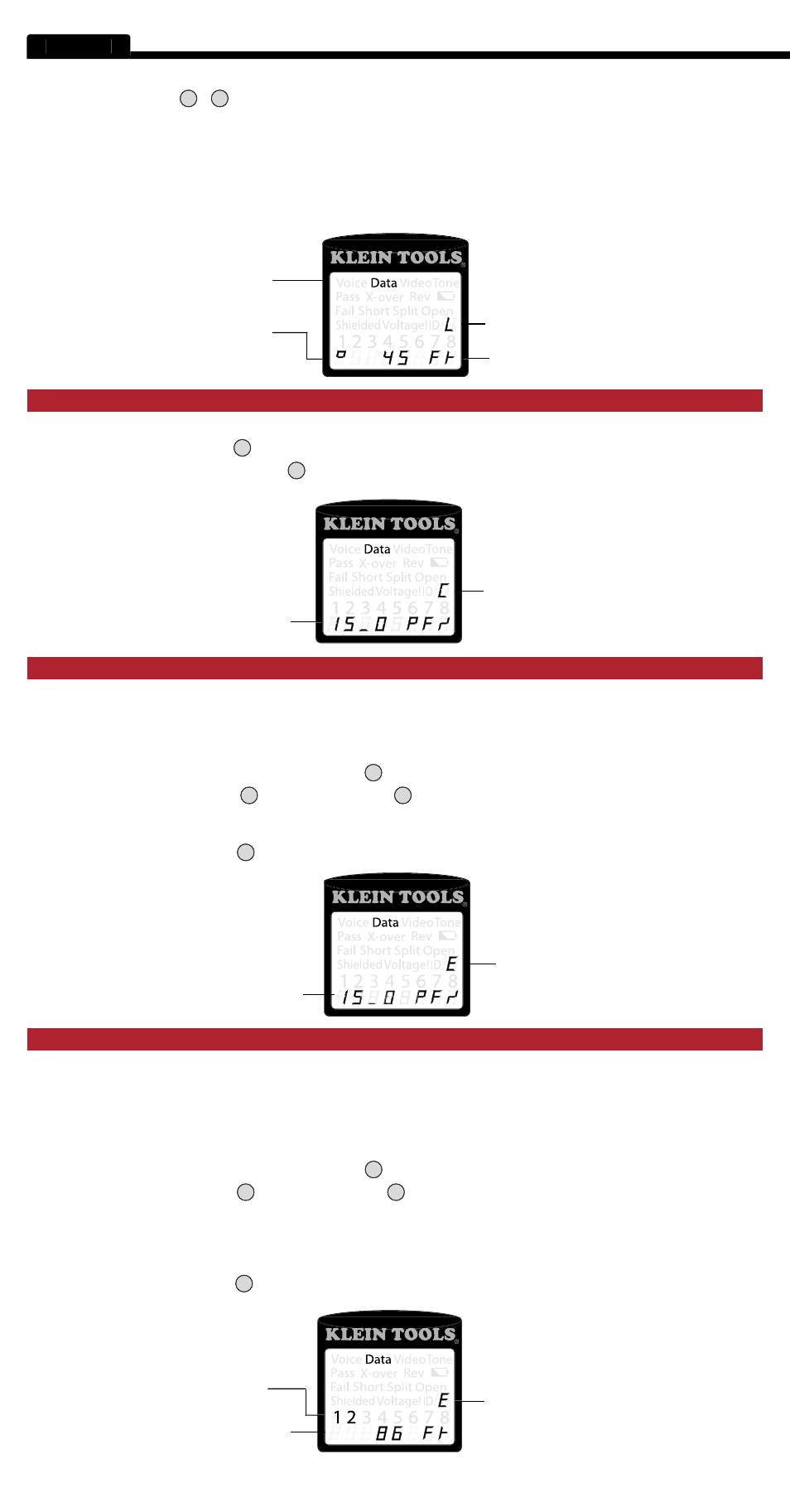

Longitud medida
= 45 pies
Modo de medición
de longitud
Prueba realizándose
continuamente
Tipo de cable
[LT] VISUALIZACIÓN DE LA CONSTANTE DE LONGITUD
1. Asegúrese de que el comprobador esté apagado y la pantalla esté en blanco.
2. Presione el botón de longitud
I
para ingresar al modo de longitud.
3. Presione de nuevo el botón de longitud
I
La constante de longitud se mostrará en la pantalla durante tres segundos de la
manera que se muestra a continuación.
Constante de
longitud = 15 pF/pie
Modo de Edición de la
constante de longitud
[LT] MODO DE EDICIÓN DE LA CONSTANTE DE LONGITUD
Siga estas instrucciones para establecer la constante de longitud basándose en un valor conocido (por ejemplo, tal y como lo indique el
fabricante del cable). El VDV Scout™ Pro LT almacena una constante de longitud separada para cada uno de los tres tipos de cable
(voz, datos y video).
1. Siga el procedimiento indicado en la sección MEDICIÓN DE LONGITUD para confi gurar el tipo de cable correcto.
2. Presione y mantenga presionado el botón de longitud
I
I durante tres segundos hasta que se muestre EDIT CAP en la pantalla.
3. Presione la fl echa hacia arriba
F
y la fl echa hacia abajo
G
para aumentar o disminuir la constante de longitud en unidades para aumentar o disminuir la constante de longitud en unidades
de 0,1 pF hasta el valor deseado. La pantalla cambiará alternando entre la medición de longitud y el valor de la constante de
longitud cada dos segundos mientras no se esté presionando ningún botón
4. Presione el botón de longitude
I
de nuevo para regresar a la medición de longitud.
Constante delongitud
= 15,0 pF/pie
Modo de visualización de
la constante de longitud
[LT] DETERMINACIÓN DE LA CONSTANTE DE LONGITUD
Siga estas instrucciones para establecer la constante de longitud basándose en un cable de muestra de longitud conocida.
Para lograr la mejor precisión, el cable de muestra debe medir 50 pies o más.
1. Corte u obtenga un tramo de cable del mismo tipo que le gustaría medir. Mida el cable utilizando métodos estándar
(impresión tampográfi ca en el cable o una cinta de medir).
2. Siga el procedimiento indicado en la sección MEDICIÓN DE LONGITUD para preparar el cable que se va a comprobar.
3. Presione y mantenga presionado el botón de longitud
I
durante tres segundos hasta que se muestre EDIT CAP en la pantalla.
4. Presione la fl echa hacia arriba
F
y la fl echa hacia abajo
G
para aumentar o disminuir la constate de longitud en unidades
de 0,1 pF. La pantalla cambará alternativamente entre la medición de longitud y el valor de la constante de longitud cada dos
segundos mientras no se esté presionando ningún botón. Presione las fl echas hasta que la medición de longitud sea la misma
que el valor medido anteriormente. La constante de longitud aún se puede cambiar mientras la medición de longitud se esté
viendo en este modo.
5. Presione el botón de longitud
I
para regresar a la medición de longitud. Ahora usted podrá medir otras longitudes
de cable desconocidas.
Longitud medida
= 86 pies
Modo de Edición de
laconstante de longitud
Par de alambres
sometido a prueba
cable Ethernet, el cable telefónico o el cable coaxial, respectivamente.
4. (Opcional) presione
H
o
F
repetidamente para seleccionar el par de alambres que se debe medir. El primer par que esté
funcional se escoge de manera preestablecida.
5. Lea la medición de longitud de la manera que se muestra a continuación:
Note: Un cable telefónico o de datos sometido a comprobación debe estar sin terminación (abierto) o terminado por una unidad remota
de ID RJ45. Si está terminado por la unidad remota autoalmacenable, la lectura será 1 ó 2 pies mayor que la medición real. En
este caso, reste 1 ó 2 pies a la lectura para obtener la medición real. El cable coaxial que se va a comprobar se debe dejar sin
terminación. Las unidades remotas de ID coaxiales no se pueden usar.
