Heidolph Vacuum Switchbox - Manual (Page 31)

31
D
Membranwechsel
Membrane vorsichtig anheben.
¾
Ggf. durch Drücken auf die nebenliegende
Spannscheibe Pleuel in obere Umkehrposition
bringen.
¾ Kein spitzes oder scharfkantiges Werkzeug
verwenden um die Membrane anzuheben.
Mit Membranschlüssel unter die Membrane zur
Membranstützscheibe greifen.
Durch Drücken auf die Spannscheibe Membrane in untere Umkehrposition bringen.
Membranschlüssel auf Membranspannscheibe andrücken und Membranstützscheibe mit
Membrane abschrauben.
¾
Lässt sich die alte Membrane von der Membranstützscheibe schwer trennen, in Benzin oder
Petroleum lösen.
¾ Auf eventuell vorhandene Distanzscheiben achten, gleiche Anzahl wieder einbauen.
Neue Membrane zwischen Membranspannscheibe und
Membranstützscheibe einlegen.
¾
Achtung: Membrane mit der hellen Seite in Richtung
Spannscheibe einlegen.

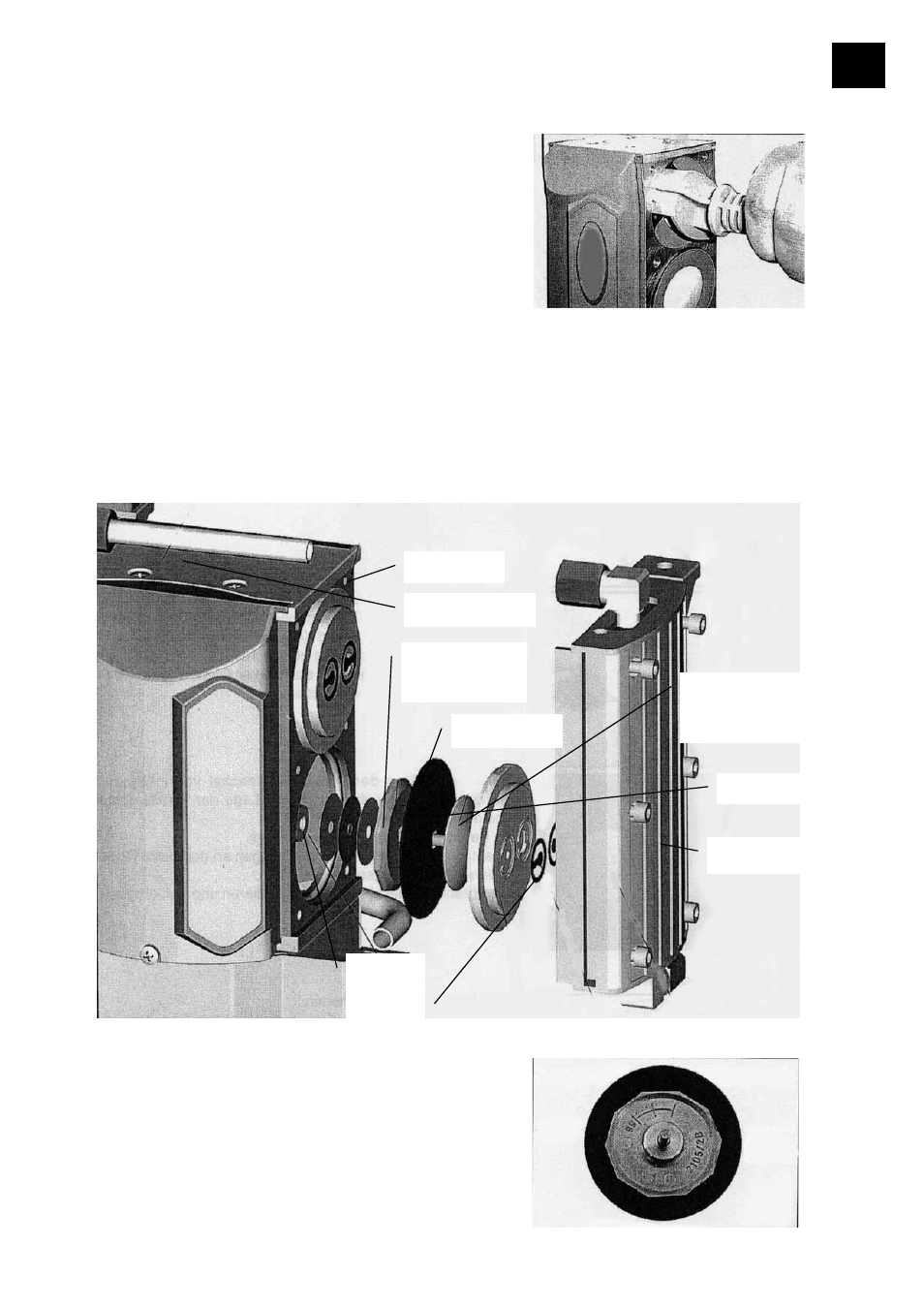

Explosionsdarstellung der Teile eines Pumpenkopfes
Gehäuse
Lagerflansch
Membran-
stützscheibe
Membrane
Membranspannscheibe
mit
Verbindungsschraube
Kopfdeckel
Pleuel
Ventil
Gehäusedeckel
