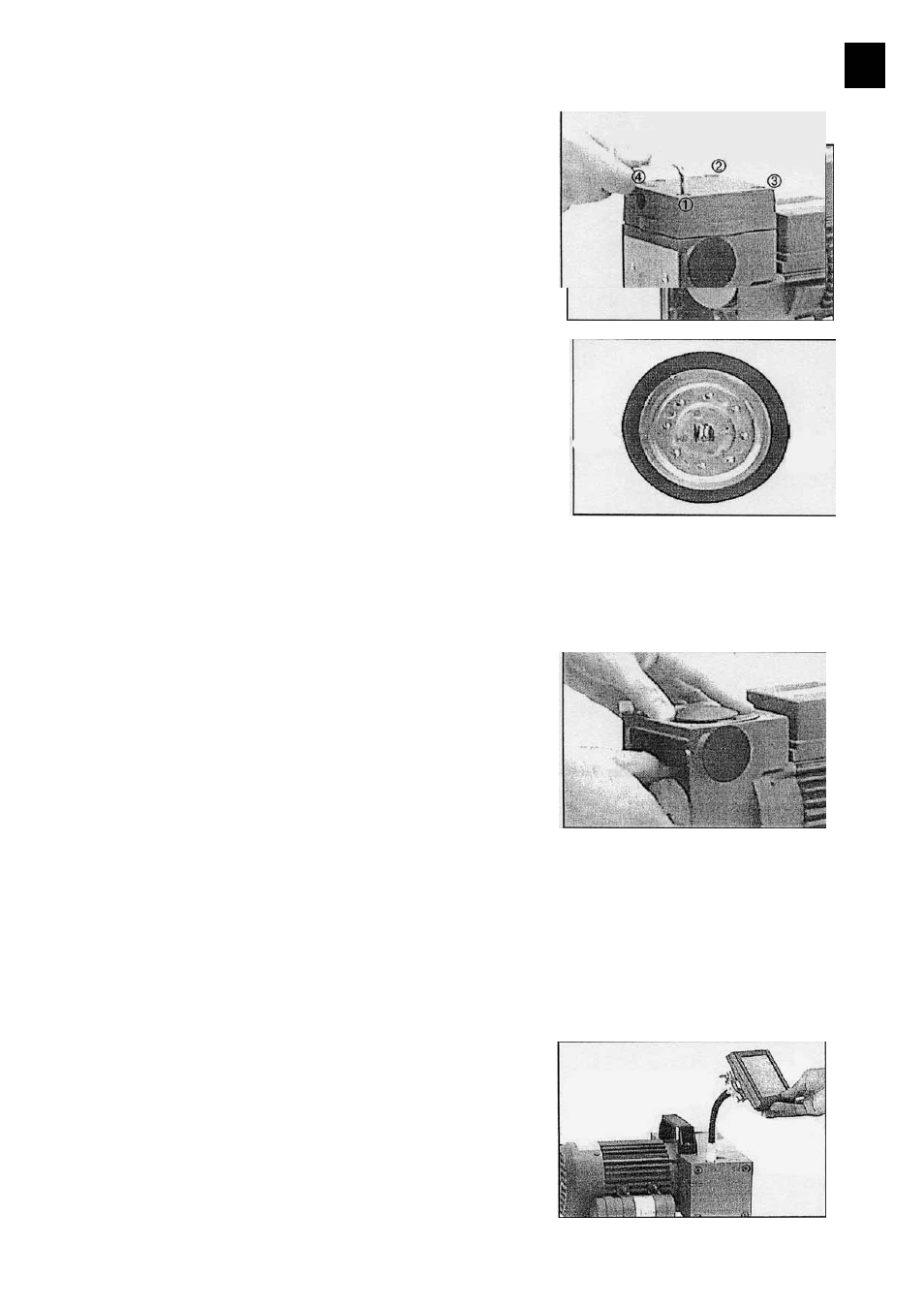

Sostituzione della membrana:
Rimuovere il disco di supporto della membrana
utilizzando una chiave a compasso.
Se vi fossero dei distanziali, si raccomanda di osservare
attentamente la loro posizione e di tenerli separati per
cilindro, per rimontare poi il numero corretto.
¾
Se i distanziali sono insufficienti, la pompa non
raggiunge la pressione minima, se sono troppi, la
pompa sbatte, si udirà un rumore.
Inserire la nuova membrana tra la rondella elastica della
membrana con la vite di raccordo a testa quadra e il disco
di supporto della membrana.
¾
Attenzione: la membrana va inserita con il lato chiaro
rivolto verso la rondella elastica.
Avvitare rondella elastica, membrana e disco di supporto alla biella con la chiave a
compasso.
¾
Verificare la corretta posizione della vite di raccordo a testa quadra della rondella elastica
membrana nella guida del disco di supporto membrana.
Montaggio delle teste della pompa:
Ruotando l’eccentrico, posizionare la biella in modo che
la membrana venga collocata in senso radiale e
trasversale sulla superficie di appoggio nell’apertura
dell’alloggio.
Il montaggio avviene in successione inversa rispetto allo smontaggio.
Montare il coperchio della testa, le valvole e la parte interna del coperchio alloggio con il
coperchio dell’alloggio.
¾
Verificare la corretta posizione delle valvole.
Ruotando l’eccentrico, spostare la biella in alto nella posizione inversa.
¾
Corsa massima della biella.
Le quattro viti a testa cilindrica spostate diagonalmente con la chiave ad esagono cavo (in
successione ad es.
←, ↑, →, ↓) vanno prima serrate leggermente, e poi avvitate a fondo.
¾ Non serrare sino all’arresto, la coppia massima è 10 Nm.
Controllo della funzionalità delle singole teste della
pompa
Misurazione della pressione nell’apertura di aspirazione
del livello:
Utilizzando un adeguato vacuometro (verificare la
corretta regolazione), si dovrebbero rilevare nell’apertura
di aspirazione dei valori di pressione inferiori a 90 mbar.
¾
In caso contrario, sarà necessario verificare
