12
D
- Geräteanschlussleitung an Netzsteckdose anschließen.
- Anschlussleitung des Pumpenteils an das Steuergerät anschließen (siehe hierzu
Betriebsanleitung LABOROTA 4002/4003)
4. Vakuumcontroller VAC control automatic

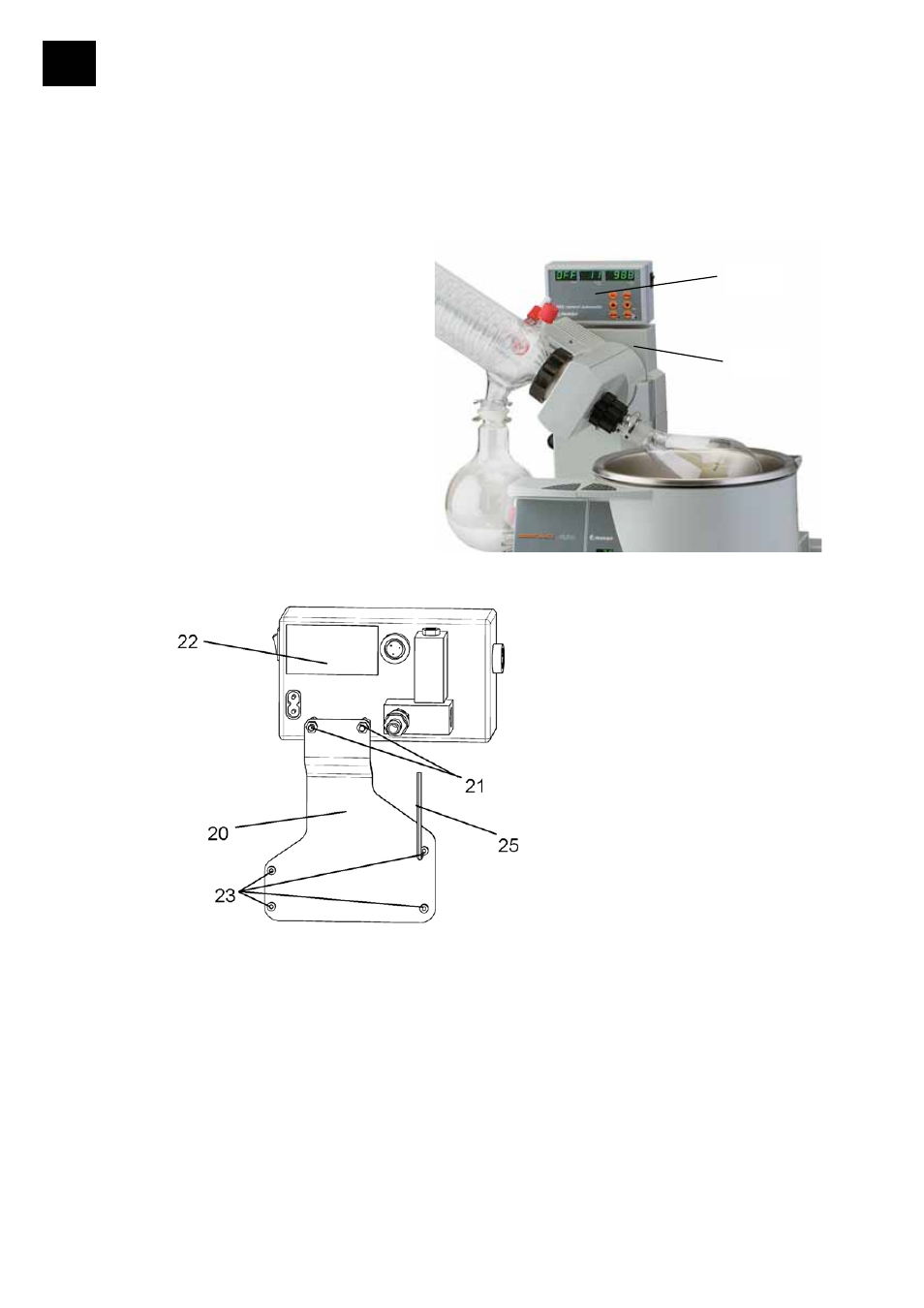

4.1. Montage am Rotationsverdampfer
Der Vakuumcontroller VAC control
automatic kann platzsparend und
bedienfreundlich über der Liftsäule des
Rotationsverdampfers montiert werden.
- Mitgelieferten Blechbügel (20) in
gezeigter Weise mit 2 Muttern (21)
am Vakuumcontroller (22)
befestigen.
- Einheit mit den 4 mitgelieferten
Schrauben (23) an der Rückseite
des Antriebskopfes (24) mit dem
mitgelieferten
Innensechskantschlüssel (25) montieren.
22
24
