Graff WALL-MOUNTED WASH-BASIN MIXER - Manual (Page 3)

1 WALL-MOUNT SPOUT CAÑO MONTADO EN LA PARED
2 WASHER ARANDELA
3 FIXING SCREW (2 PCS.) TORNILLO DE FIJACIÓN (2 PIEZAS)
4 CAP (2 PCS.) TAPÓN (2 PIEZAS)
5 MOUNTING SLEEVE (2 PCS.) CASQUILLO DE MONTAJE (2 PIEZAS)
6
VALVE (with counterclockwise opening cartridge)
(2 PCS.)
VÁLVULA (con cartucho que se abre hacia la izquierda)
(2 PIEZAS)
7 STEM EXTENSION (2 PCS.) EXTENSIÓN DE ESPIGA (2 PIEZAS)
8 SCREW (2 PCS.) TORNILLO (2 PIEZAS)
9 PROTECTION SLEEVE (2 PCS.) CASQUILLO DE PROTECCIÓN (2 PIEZAS)
10 PROTECTION CAP (2 PCS.) TAPÓN DE PROTECCIÓN (2 PIEZAS)
11 HANDLE BASE (2 PCS.) BASE DE LA MANILLA (2 PIEZAS)
12 HEX SET SCREW (2 PCS.) TORNILLO DEL BOQUENO (2 PIEZAS)
13 SLEEVE (2 PCS.) CASQUILLO (2 PIEZAS)
14 HANDLE ASSEMBLY (2 PCS.) JUEGO DE MANILLA (2 PIEZAS)
A 13/64” (5mm) HEX KEY LLAVE ALLEN 13/64” (5mm)
B 7/64” (2,5mm) HEX KEY LLAVE ALLEN 7/64” (2,5mm)
C 35/64” (14mm) SPECIAL HEX KEY LLAVE ALLEN ESPECIAL 35/64” (14mm)
D SPECIAL KEY (for cartridges) LLAVE ESPECIAL (para los cartuchos)
R COMPLETE SPOUT CONNECTION ROUGH CONJUNTO COMPLETO DE CONEXIÓN DEL CAÑO
R1 SUPPLY ELBOW G1/2” CODO G1/2” DE SUMINISTRO
R2 SPOUT CONNECTION CONEXIÓN DEL CAÑO
R3 MOUNTING PIN (2 PCS.) PERNO DE MONTAJE (2 PIEZAS)
R4 O-RING SEAL (4 PCS.) JUNTA O-RING (4 PIEZAS)
R5 SPOUT CONNECTION PROTECTION CONECTOR DEL CAÑO DE PROTECCIÓN
R6 PROTECTION CAP TAPÓN DE PROTECCIÓN
R7 PROTECTION SLEEVE (2 PCS.) CASQUILLO DE PROTECCIÓN (2 PIEZAS)
R8 PROTECTION CAP (2 PCS.) TAPÓN DE PROTECCIÓN (2 PIEZAS)
R9 SCREW WITH ANCHOR (10 PCS) TORNILLO CON ESTACA (10 PIEZAS)

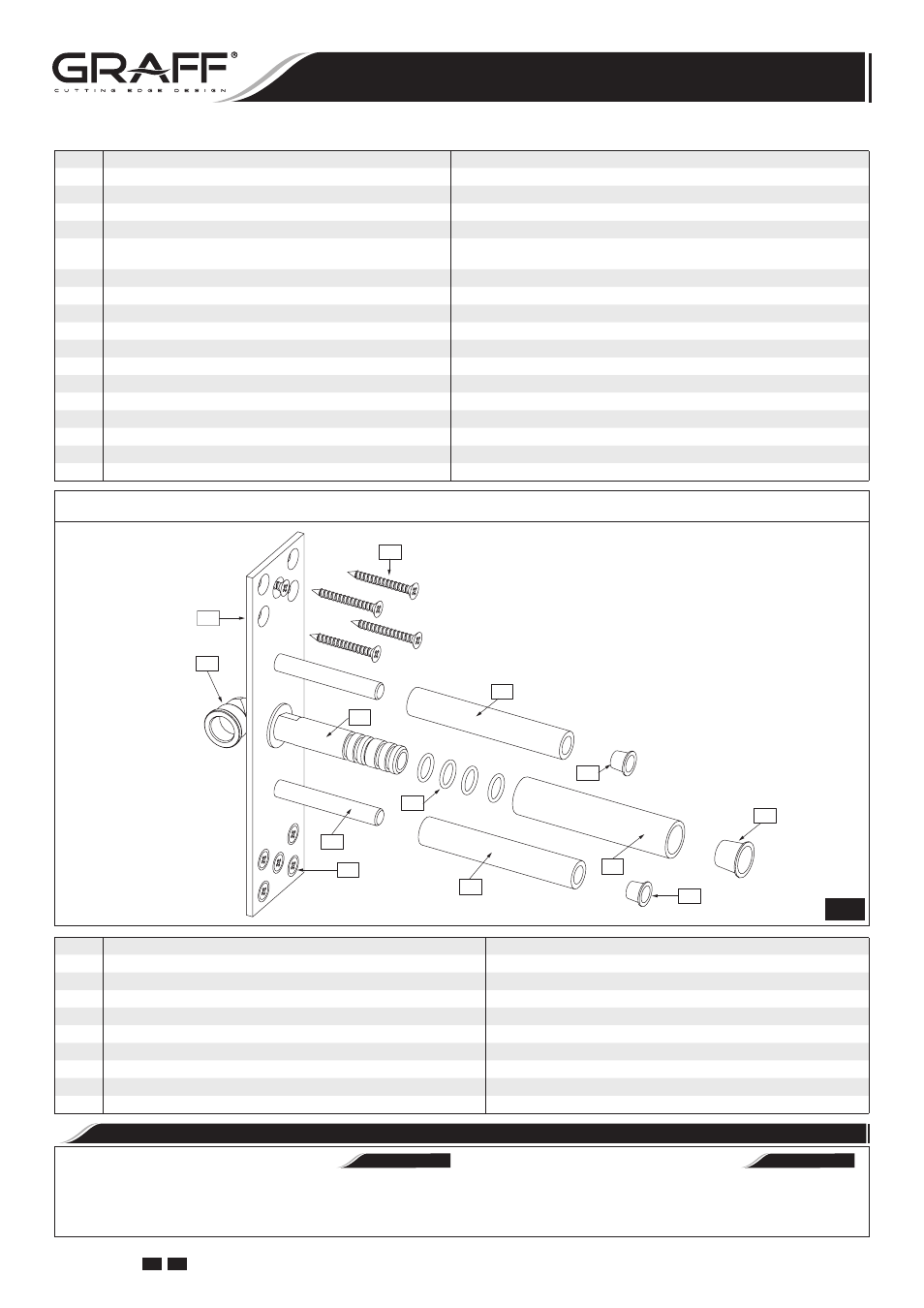

Spout Connection Rough Set • Conjunto de Conexión del Caño
R
R7
R8
R4
R9
R8
R7
R5
R6
R1
R2
R9
R3
2
Carefully unpack and inspect all the components for da-
mage. To protect against damage, return all components
to the carton until ready to install.
Desembale con cuidado y cerciórese de que ningún com-
ponente esté dañado. Para protección contra daños, vuelva
a colocar todos los componentes en la caja de embalaje hasta
el momento de su instalación.
ESPAÑOL ENGLISH
PRODUCT INSPECTION
•
INSPECCIÓN DEL PRODUCTO
3 IOG 2330.00 Rev. 1 June 2008 GB E
Installation Instructions
●
Instrucciones de Instalación
WALL-MOUNTED WASH-BASIN MIXER
EL GRIFO DEL LAVABO DE MONTADOS EN LA PARED
