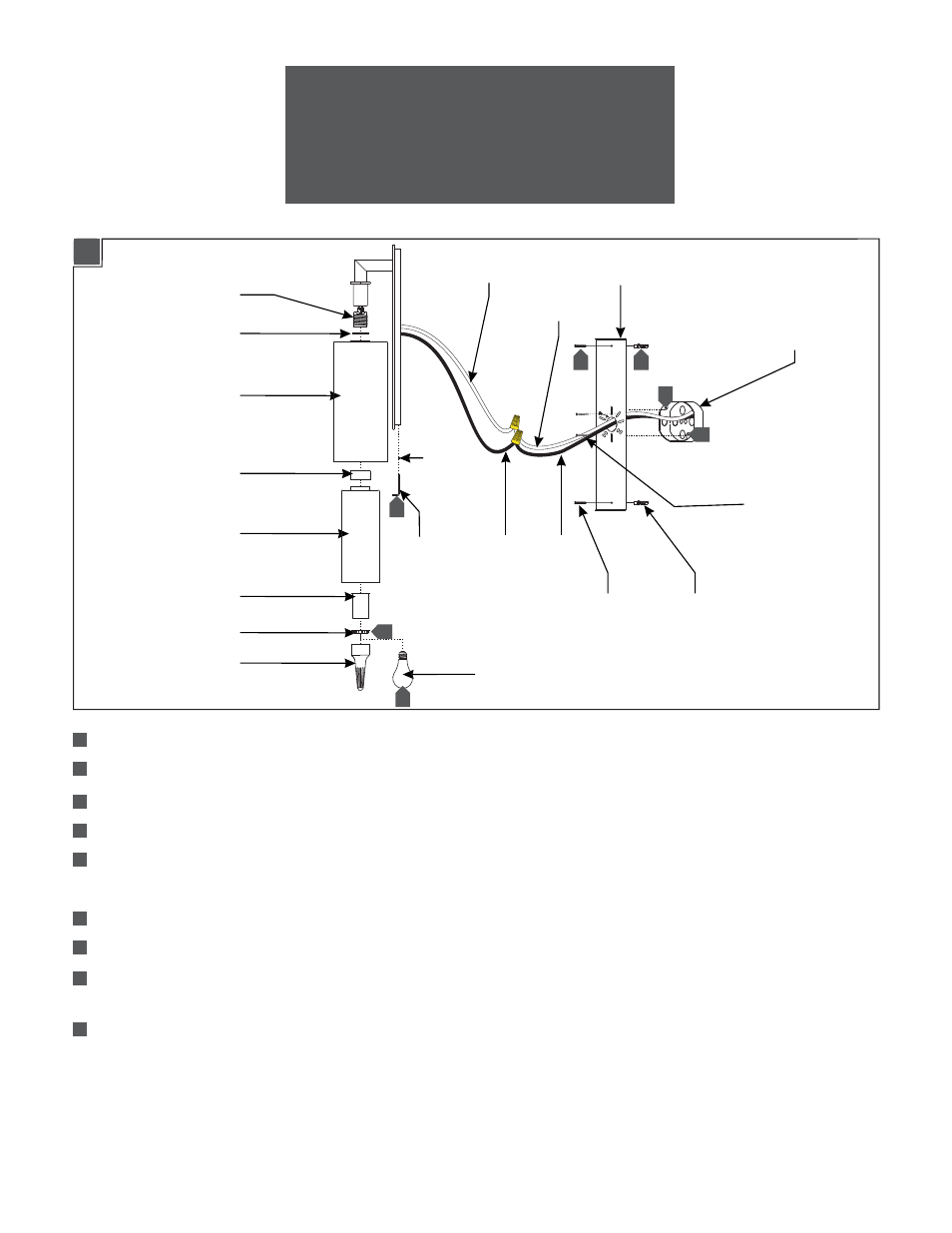

Fije la placa de montaje a la caja eléctrica con dos tornillos de montaje.
Alinee los anclajes con los agujeros de la placa de montaje y instálelos empujándolos hacia la pared.
Atornille los tornillos de anclaje en los anclajes.
Conecte la lámpara a una puesta a tierra adecuada de acuerdo a los códigos eléctricos locales.
Conecte el cable blanco de la lámpara (cuadrado y / o rígido) al cable de la línea de alimentación neutra con una tuerca
para cable.
Conecte el cable negro de la lámpara (redonda y / o suave) al cable de la línea eléctrica caliente con una tuerca para cable.
Monte el base de la lámpara en la placa de montaje y fíjela con los tornillos de la lámpara.
Coloque la arandela, pantalla externa, espaciador pequeño, pantalla interna y espaciador grande sobre el enchufe (en ese
orden), luego fijarlos en su sitio apretando con la tuerca de collar usando la herramienta de la pantalla.
Enrosque la bombilla en el enchufe. Consulte la etiqueta en el zócalo de la lámpara para obtener información de Max
Wattage.
1
BOMBILLA
CABLE NEUTRO
CABLE BLANCO
CABLE
NEGRO
CAJA ELÉCTRICA
PLACE DE
MONTAJE
TORNILLO
DE MONTAJE
ENCHUFE
LLAVE
DE ALLEN
PRECAUCIÓN: RIESGO DE INCENDIO
Este producto debe instalarse de acuerdo con el
código de instalación aplicable por una persona
familiarizada con la construcción y operación del
producto y los riesgos que conllevan.
Utilizar conductores de suministro
mínimo 90° c.
CABLE
CALIENTE
1A
PANTALLA EXTERNA
ESPACIADOR PEQUEÑO
PANTALLA INTERNA
TUERCA DE COLLAR
HERRAMIENTA
DE LA PANTALLA
ESPACIADOR GRANDE
7
8
9
3
2
TORNILLO
DE LÁMPARA
TORNILLO
DE ANCLAJE
ANCLAJE
2
3
4
5
6
7
8
9
1
1
ARANDELA
