ATTENTION : RISQUE D'INCENDIE
Ce produit doit être installé conformément au code
d'installation en vigueur par une personne familière avec
la construction et l'exploitation du produit et les risques
qu'il entraîne.
Utiliser les conducteurs d'alimentation
supérieure à 90° c.
Fixer la plaque de montage sur le boîtier électrique avec deux vis de plaque de montage.
Installer la base de la abat-jour à l'assemblée de douille avec l'écrou à collier.
Vissez l'ampoule dans la douille. Lire l'étiquette sur la douille de lampe pour informations Max Wattage.
Installer l'abat-jour en les alignant sur la base de l'abat-jour, puis à l'aide des vis de pouce pour fixer ensemble.
Déterminer la hauteur voulue du luminaire, ouvrez un lien rapide et enlever une partie de la chaîne en ouvrant un lien avec
une pince.
Vissez la boucle du luminaire sur la douille et relier la chaîne à la boucle inférieure avec le plus grand lien rapide.
Installer le lien rapide ouvert sur la boucle supérieure et la fixer en la fermant.
Tisser le cordon à travers la chaîne et dais. Coupez le cordon laissant suffisant pour effectuer les branchements électriques.
Connectez le luminaire à un terrain approprié conformément aux codes électriques locaux.
Connectez le fil blanc du luminaire (carré et/ou rigide) au fil ligne neutre avec un capuchon de connexion.
Connectez le fil noir du luminaire (rond et/ou lisse) au fil ligne chaude avec un capuchon de connexion.
Parfaitement placer tous les fils dans la boîte électrique, déposer la dais au plafond et fixez-le avec les écrous de deux billes.

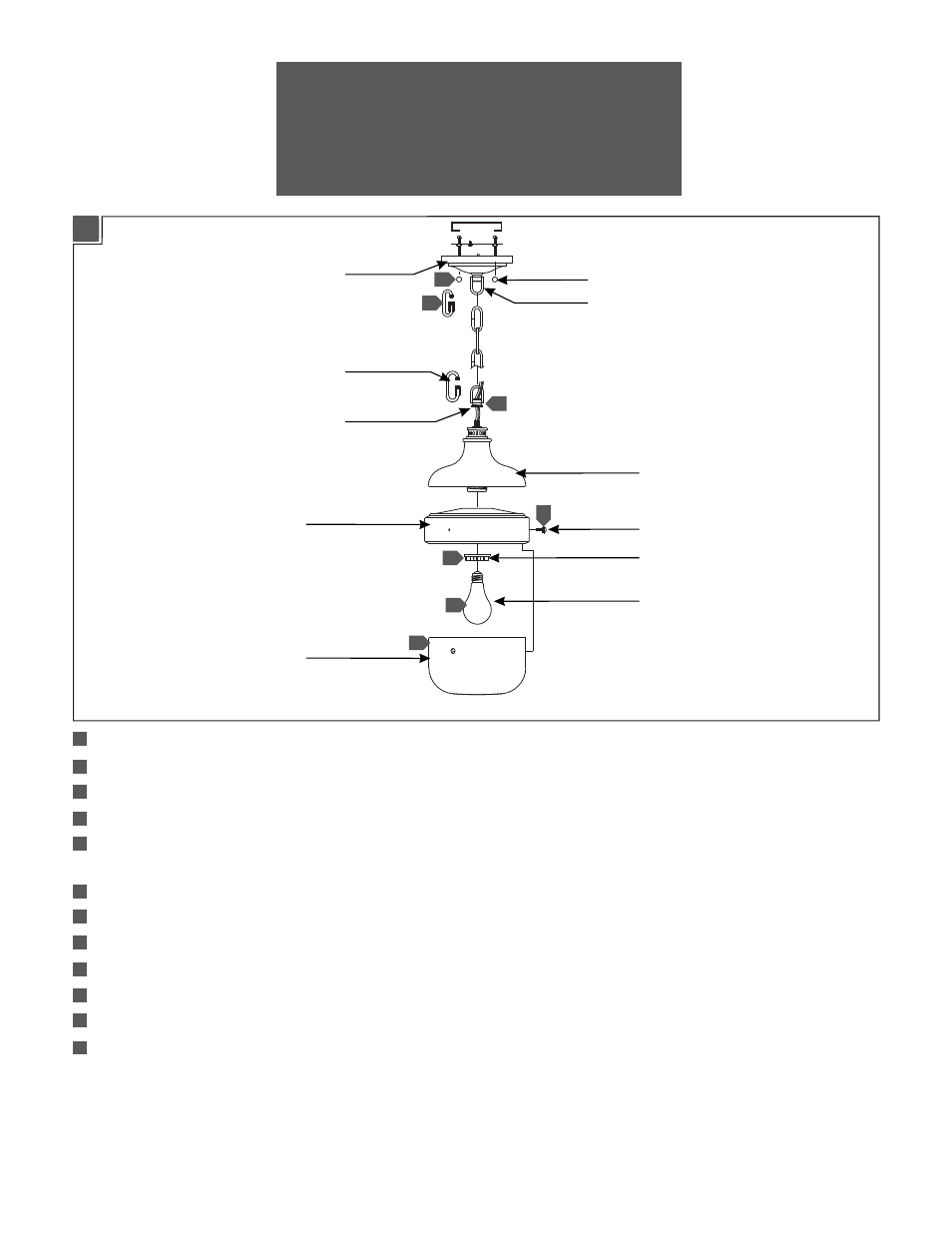

VIS DE POUCE
BASE DE ABAT-JOUR
ABAT-JOUR DE VERRE
ÉCROU À COLLIER
3
2
ASSEMBLÉE DE DOUILLE
3
1
MAILLON RAPIDE
BOUCLE INFÉRIEURE
4
1
2
3
4
5
6
7
8
9
10
11
DAIS
12
ECROU DE BOULE
BOUCLE SUPÉRIEURE 7
12
