Mode d’emploi des têtes de lecture/actionneurs pour analyseurs CMS
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tél. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Sous r
é
serve de modifications techniques, indications non contractuelles.
© EUCHNER GmbH + Co. KG
102384-03-07/11 (trad. mode d
’emploi d
’origine)
X Y
Z
Repère
Direction
d’attaque
X Y
Z
Direction
d’attaque
Repère
X Y
Z
Direction
d’attaque Repère
Modèle CMS-.-A...
Modèle CMS-.-B...
Modèle CMS-.-C... / CMS-.-E...

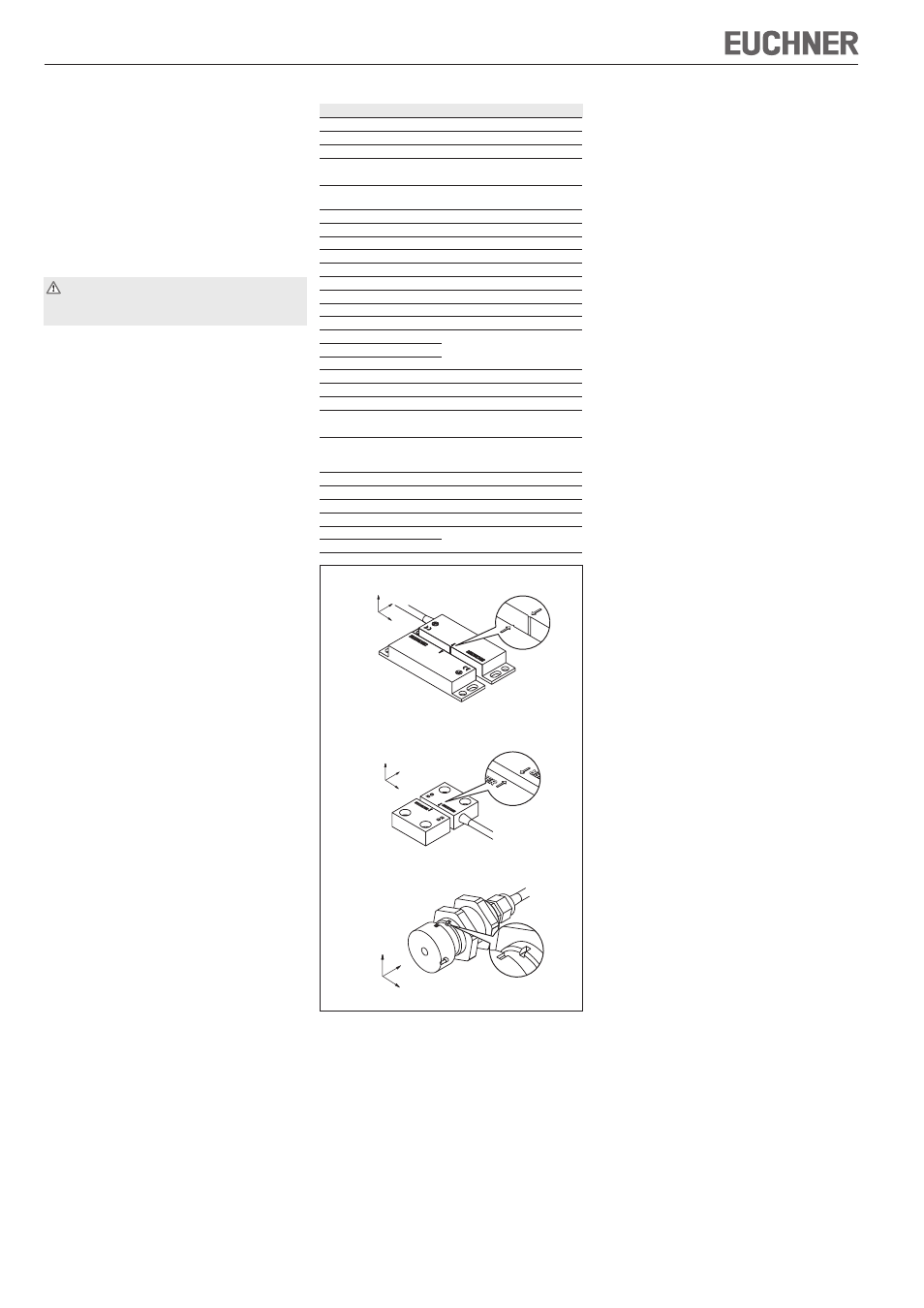

Figure 1 : Alignement tête de lecture et actionneur
Caractéristiques techniques
Paramètre Valeur
Têtes de lecture
Matériau du boîtier
PPS renforcé de fibres de verre
Température ambiante -20 ... +60 °C
Indice de protection
selon EN 60529
IP 67
Position de montage Quelconque, respecter l’alignement
par rapport à l’actionneur (repères)
Type de raccordement Connecteur M8
Tension de commutation 24 V
Pouvoir de coupure I
e
maxi. 0,5 A
Mode de fonctionnement Magnétique, contact Reed
Durée de vie mécanique 100x10 6 manoeuvres
Résistance aux vibrations 10 ... 55 Hz, amplitude 1 mm
Résistance aux chocs 30 g / 11 ms
Conformité CEM selon EN 60947-5-3
Désaxage m / actionneur ± 2,5 mm avec distance s = 3 mm
Distance de connexion s
ao
Voir tableau
Distance de déconnexion s
ar
Combinaisons possibles
Contacts
Actionneur
Matériau du boîtier
PPS renforcé de fibres de verre
Température ambiante -20 ... +60 °C
Indice de protection
selon EN 60529
IP 67
Position de montage Quelconque, respecter l’alignement
par rapport à la tête de lecture
(repères)
Mode de fonctionnement magnétique
Résistance aux vibrations 10 ... 55 Hz, amplitude 1 mm
Résistance aux chocs 30 g / 11 ms
Désaxage m / tête de lecture ± 2,5 mm avec distance s = 3 mm
Distance de connexion s
ao
Voir tableau
Distance de déconnexion s
ar
Combinaisons possibles
Entretien et contrôle
Eliminer régulièrement les limailles de fer sur la
tête de lecture et l’actionneur.
Pour le nettoyage des têtes de lecture et des
actionneurs, utiliser uniquement des produits de
nettoyage exempts de solvants !
Pour garantir un fonctionnement irréprochable et
durable, il convient toutefois de vérifier régulière-
ment les points suivants :
Fonction de commutation correcte
Bonne fixation des composants
Serrage des connexions.
En cas d’endommagement ou d’usure, il est
nécessaire de remplacer le composant du
système endommagé.
Nous déclinons toute responsabilité :
en cas d’utilisation non conforme
en cas de non-respect des consignes de sécurité
si le montage et le raccordement électrique ne
sont pas effectués par du personnel agréé
si les contrôles fonctionnels ne sont pas
effectués.
