Manual de instrucciones de cabezas de lectura/
actuadores para unidades de evaluación CMS
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen (Alemania) Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Sujeto a modificaciones t
é
cnicas sin pr
evio aviso. T
odo err
or tipogr
á
fico, omisi
ó
n o modificaci
ó
n nos exime de cualquier r
esponsabilidad.
© EUCHNER GmbH + Co. KG
102384-03-07/11 (traducci
ó
n del manual de instrucciones original)
X Y
Z
Marca de
orientación
Dirección
de ataque
X Y
Z
Dirección
de ataque
Marca de
orientación
X Y
Z
Dirección
de ataque Marca de
orientación
Modelo CMS-.-A...
Modelo CMS-.-B...
Modelo CMS-.-C... / CMS-.-E...

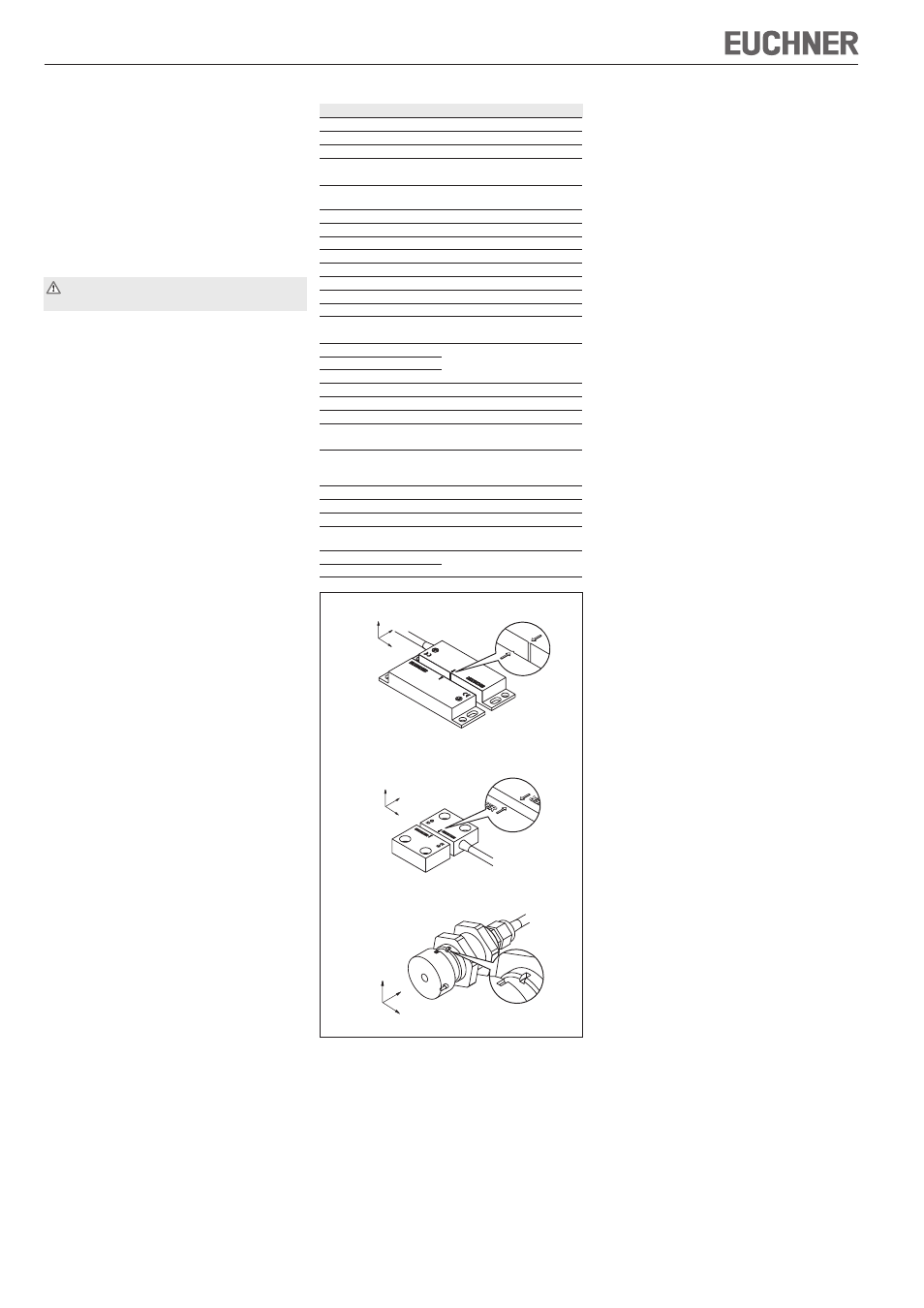

Figura 1: alineación de la cabeza de lectura y el
actuador
Datos técnicos
Parámetro Valor
Cabezas de lectura
Material de la carcasa
PPS reforzado con fibra de vidrio
Temperatura ambiental -20 ... +60 °C
Tipo de protección
según EN 60529
IP 67
Posición de montaje Cualquiera, observar alineación
respecto al actuador (marcas)
Tipo de conexión Conector M8
Voltaje de conmutación 24 V
Corriente de activación I
e
máx. 0,5 A
Método de actuación Magnética, contacto reed
Vida útil mecánica 100x10 6 maniobras
Resistencia a la vibración 10 ... 55 Hz, amplitud 1 mm
Resistencia al choque 30 g/11 ms
Conformidad con CEM según EN 60947-5-3
Holgura central m
respecto al actuador
±2,5 mm con distancia s = 3 mm
Distancia de activación s
ao
Véase la tabla de
Distancia de desactivación s
ar
posibilidades de combinación
Contactos
Actuadores
Material de la carcasa
PPS reforzado con fibra de vidrio
Temperatura ambiental -20 ... +60 °C
Tipo de protección
según EN 60529
IP 67
Posición de montaje Cualquiera, observar alineación
respecto a la cabeza de lectura
(marcas)
Método de actuación Magnética
Resistencia a la vibración 10 ... 55 Hz, amplitud 1 mm
Resistencia al choque 30 g/11 ms
Holgura central m respecto a la cabeza de lectura ±2,5 mm
con distancia s = 3 mm
Distancia de activación s
ao
Véase la tabla
Distancia de desactivación s
ar
posibilidades de combinación
Mantenimiento y control
Limpie periódicamente las virutas de hierro de
la cabeza de lectura y el actuador.
Utilice únicamente productos sin disolventes para
limpiar los actuadores y las cabezas de lectura.
Para garantizar un funcionamiento correcto y
duradero es preciso realizar los siguientes
controles periódicos:
funcionamiento correcto de la función de
conmutación;
fijación segura de los componentes;
conexiones sueltas.
Si algún componente del sistema sufre daños
o se desgasta, debe ser sustituido.
No se asume ninguna responsabilidad en
caso de:
utilización incorrecta;
incumplimiento de las indicaciones de seguridad;
montaje y conexión eléctrica no realizados por
personal especializado autorizado;
ausencia de controles de funcionamiento.
