Betriebsanleitung Leseköpfe/Betätiger für Auswertegeräte CMS
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr
.
©
EUCHNER GmbH + Co. KG
102384-03-07/11 (Originalbetriebsanleitung)
X Y
Z
Ausrichte-
markierung
Anfahr-
richtung
X Y
Z
Anfahr-
richtung
Ausrichte-
markierung
X Y
Z
Anfahr-
richtung Ausrichte-
markierung
Bauform CMS-.-A...
Bauform CMS-.-B...
Bauform CMS-.-C... / CMS-.-E...

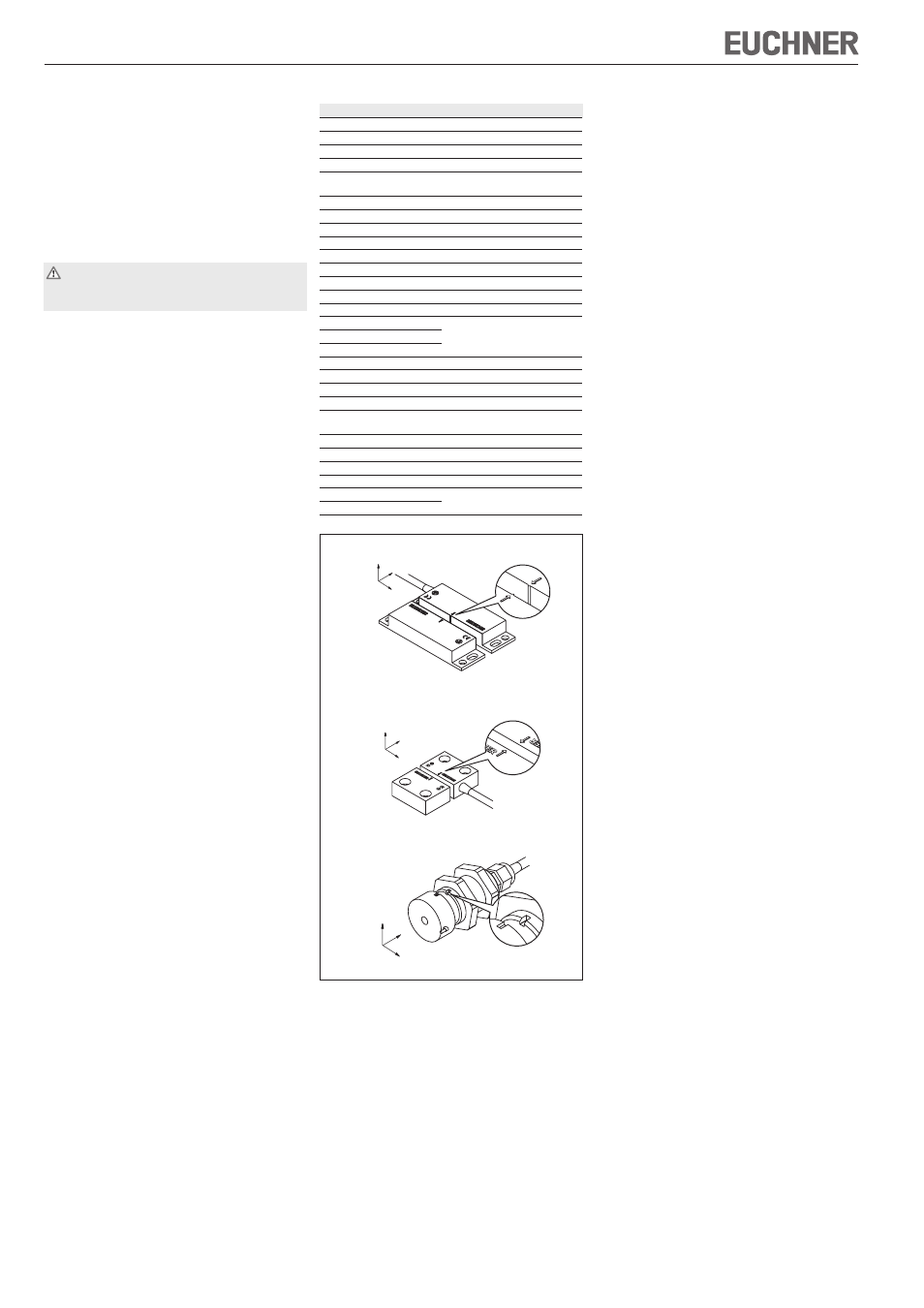

Bild 1: Ausrichtung Lesekopf und Betätiger
Technische Daten
Parameter Wert
Leseköpfe
Gehäusewerkstoff
glasfaserverstärktes PPS
Umgebungstemperatur -20 ... +60 °C
Schutzart nach EN 60529 IP 67
Einbaulage beliebig, Ausrichtung zu Betätiger
beachten (Markierungen)
Anschlussart M8-Steckverbinder
Schaltspannung 24 V
Schaltstrom I
e
max. 0,5 A
Wirkungsweise magnetisch, Reed-Kontakt
Mech. Lebensdauer 100x10 6 Schaltspiele
Schwingungsfestigkeit 10 ... 55 Hz, Amplitude 1 mm
Schockfestigkeit 30 g/ 11 ms
EMV-Konformität nach EN 60947-5-3
Mittenversatz m zu Betätiger ± 2,5 mm bei Abstand s = 3 mm
Einschaltabstand s
ao
siehe Tabelle
Ausschaltabstand s
ar
Kombinationsmöglichkeiten
Schaltglieder
Betätiger
Gehäusewerkstoff
glasfaserverstärktes PPS
Umgebungstemperatur -20 ... +60 °C
Schutzart nach EN 60529 IP 67
Einbaulage beliebig, Ausrichtung zu Lesekopf
beachten (Markierungen)
Wirkungsweise magnetisch
Schwingungsfestigkeit 10 ... 55 Hz, Amplitude 1 mm
Schockfestigkeit 30 g/ 11 ms
Mittenversatz m zu Lesekopf ± 2,5 mm bei Abstand s = 3 mm
Einschaltabstand s
ao
siehe Tabelle
Ausschaltabstand s
ar
Kombinationsmöglichkeiten
Wartung und Kontrolle
Eisenspäne auf Lesekopf und Betätiger in regel-
mäßigen Abständen entfernen.
Zur Reinigung der Betätiger und Leseköpfe nur
lösungsmittelfreies Reinigungsmittel verwenden!
Um eine einwandfreie und dauerhafte Funktion zu ge-
währleisten, sind regelmäßige Kontrollen erforder-
lich auf:
Einwandfreie Schaltfunktion
Sichere Befestigung der Bauteile
Gelockerte Anschlüsse.
Bei Beschädigung oder Verschleiß muss die be-
schädigte Systemkomponente ausgetauscht
werden.
Haftungsausschluss bei:
Nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Anbau und elektrischem Anschluss nicht durch au-
torisiertes Fachpersonal
Nicht durchgeführten Funktionskontrollen.
