Mode d’emploi pour les interrupteurs de sécurité STM...
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tél. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Sous r
é
serve de modifications techniques, indications non contractuelles. © EUCHNER GmbH + Co. KG 096302-06-02/11
(trad. mode d
’emploi d
’origine)
La tension de service de l’électroaimant d’interverrouillage
doit correspondre aux indications de la plaque
signalétique (ex. U
S
= AC/DC 24 V).
Version STM.. (Entrée de câble M20x1,5/NPT ½“
voir plaque signalétique)
Monter le presse-étoupe avec le type de protection
adapté.
Pour l’affectation des contacts, voir fig. 2.
Serrer les vis de connexion au couple de 0,5 Nm.
Veiller à l’étanchéité à l’entrée du câble.
Fermer le couvercle de l’interrupteur et le visser.
Contrôle fonctionnel
Avertissement ! Risque de blessures mortelles en
cas d’erreurs lors de l’installation ou du contrôle
fonctionnel.
Assurez-vous que personne ne se trouve dans la
zone de danger avant de débuter le contrôle
fonctionnel. Observez les consignes en vigueur re-
latives à la prévention des accidents.
Procéder à un contrôle complet de la fonction de sécurité
à l’issue de l’installation et après la survenue d’un défaut.
Procédez de la manière suivante :
Contrôle du fonctionnement mécanique
La languette doit rentrer facilement dans la tête
d’actionnement. Pour le contrôle, fermer plusieurs fois
le protecteur.
Contrôle du fonctionnement électrique
1. Enclencher la tension de service.
2. Fermer tous les protecteurs.
Interverrouillage magnétique activer le système
d’interverrouillage.
La machine ne doit pas démarrer automatiquement.
Le protecteur ne doit pas pouvoir s’ouvrir.
3. Valider le fonctionnement dans la commande.
Il ne doit pas être possible de désactiver le système
d’interverrouillage tant que le fonctionnement est validé.
4. Désactiver le fonctionnement dans la commande et
désactiver le système d’interverrouillage.
Le protecteur doit rester verrouillé tant que le risque
de blessure subsiste.
Il ne doit pas être possible de démarrer la machine
tant que le système d’interverrouillage est désactivé.
Répétez les étapes 2 - 4 individuellement pour chaque
protecteur.
(F
Zh
=
F
max )
1,3
Contrôle et entretien
En cas d’endommagement ou d’usure, il est
nécessaire de remplacer entièrement l’interrupteur
avec l’élément d’actionnement.
Le remplacement de composants ou de sous-
ensembles n’est pas autorisé !
Aucun entretien n’est nécessaire. Pour garantir un
fonctionnement irréprochable et durable, il convient
toutefois de vérifier régulièrement les points suivants :
Fonction de commutation correcte
Bonne fixation des composants
Dépôts et usure
Étanchéité à l’entrée du câble
Serrage des connexions.
Les interrupteurs de sécurité STM doivent être
entièrement remplacés après 2 millions de manoeuvres.
Remarque : l’année de construction figure dans le coin
inférieur droit de la plaque signalétique.
Nous déclinons toute responsabilité
en cas d’utilisation non conforme ;
en cas de non-respect des consignes de sécurité ;
si le montage et le raccordement électrique ne sont
pas effectués par du personnel agréé ;
si les contrôles fonctionnels ne sont pas effectués.
Déclaration de conformité CE
Le fabricant ci-dessous déclare par la présente que le
produit est conforme aux dispositions de la ou des
directive(s) précisées ci-après ainsi qu’aux normes qui
lui sont applicables.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
D-70771 Leinfelden-Echterdingen, Allemagne
Directives utilisées :
Directive Machines 2006/42/CE
Normes utilisées :
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, juillet 2010
Dipl.-Ing. Michael Euchner
Directeur Général
Duc Binh Nguyen
Responsable documentation
La déclaration de conformité CE signée est jointe au
produit.
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Thermoplastique renforcé avec
des fibres de verre
Indice de protection
selon IEC 60529
IP67
Manoeuvres mécaniques 2 x 10 6
Température ambiante -20°C... +55°C
Position de montage Au choix
Vitesse d’actionnement maxi. 20 m/min
Fréquence d’actionnement maxi. 7000/h
Force de traction maxi.
à 20°C
35 N
Force de retrait (non verrouillé) 30 N
Force de maintien 20 N
Force de retenue selon GS-ET-19 (en position de blocage)
Sens d’attaque
latéral (h) vertical (v)
STM.E, ..F, ..G, ..H, ..N, ..O,..P, ..Q 700 N 700 N
STM.A, ..B, ..C, ..D 1 500 N 1 500 N
Force de retenue F
maxi.
Sens d’attaque
(en position de blocage) latéral (h) vertical (v)
STM.E, ..F, ..G, ..H, ..N, ..O,..P, ..Q ≥ 1000 N ≥ 1 000 N
STM.A, ..B, ..C, ..D ≥ 2 000 N ≥ 2 000 N
avec languette coudée 1 500 N 1 500 N
Masse env. 0,4 kg
Principe de commutation Contact à action lente
Matériau des contacts Alliage argent, doré par soufflage
Type de raccordement Connecteur vissable M20 x 1,5
Section des conducteurs
(rigides/flexibles)
0,34 ... 1,5 mm 2
Tension nominale d’isolement U
i
= 250 V
Tension nominale d’essai
(impulsion)
U
imp
= 2,5 kV
Courant conditionnel
de court-circuit
100 A
Degré de pollution (externe,
selon EN 60947-1)
3 (industrie)
Pouvoir de coupure mini.
(pour 24 V)
1 mA
Tension de commutation
mini. à 10 mA
12 V
Catégorie d’emploi selon
la norme IEC 60947-5-1
AC-15 4A 230V/DC-13 4A 24V
Courant thermique
conventionnel I
th
4 A
Protection contre les
courts-circuits
4 A gG
Tension de service
de l’électro-aimant
AC/DC 24 V (+10%/-15%) 6 W
Facteur de marche
de l’électroaimant
100 %
Puissance d’alimentation
de l’électroaimant
6 W
Valeurs de fiabilité selon EN ISO 13849-1
B 10d 2 x 10 6
E2 E1
E1
E2
E1
E2
SK ÜK SK ÜK SK ÜK
ÜK SK ÜK SK ÜK SK
STM...222... 21
11
22
12
12 11 22
12
12 11 21
11
22
12
21
11
12 11
STM...242... 11 12 24
12
23
11
12 11 24
12
23
11
12 11 24
12
23
11

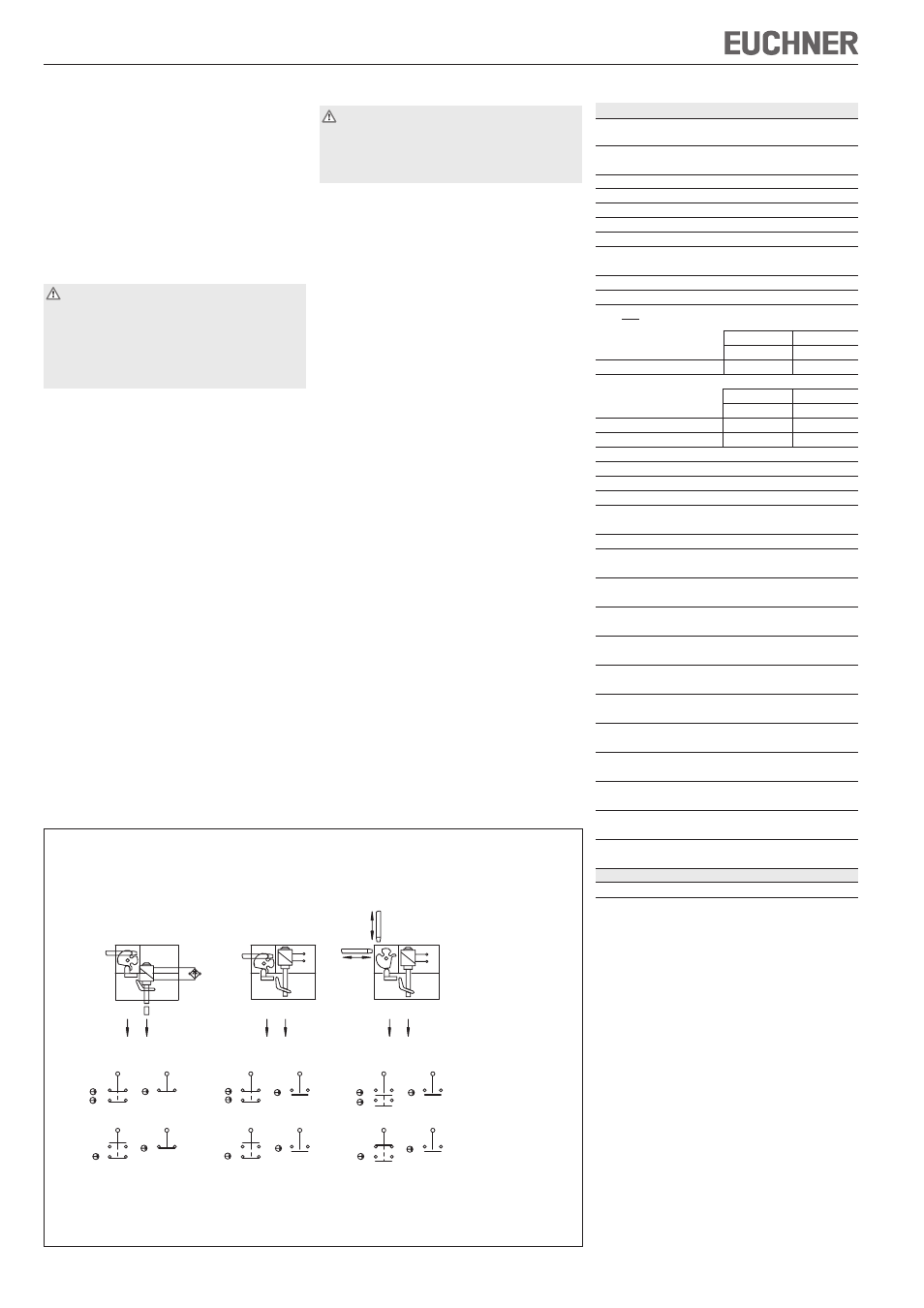

Figure 2 : Eléments de commutation et fonctions de commutation
Porte fermée Porte fermée et Porte
et verrouillée non verrouillée ouverte
Modèle
Représentation : protecteur fermé, languette verrouillée.
Ouverture du contact à ouverture avant fermeture du contact à fermeture (contacts non court-circuitants).
