Istruzioni di impiego dei finecorsa di sicurezza STM...
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Con riserva di modifiche tecniche, tutti i dati sono soggetti a modifiche. © EUCHNER GmbH + Co. KG 096302-06-02/11 (
T
raduzione delle istruzioni di impiego originali)
Esecuzione STM.. (foro per cavo M20x1,5/NPT ½“
vedere targhetta identificativa)
Montare il pressacavo con il relativo grado di protezione.
Disposizione dei contatti: vedere fig. 2.
Serrare le viti di arresto con 0,5 Nm.
Accertarsi che il pressacavo sia a tenuta.
Chiudere ed avvitare il coperchio del finecorsa.
Controllo funzionale
Avvertenza! Lesioni mortali in caso di errori durante
l’installazione e il controllo funzionale.
Prima di procedere al controllo funzionale, assicurar-
si che nessuna persona si trovi nella zona pericolo-
sa. Osservare tutte le normative antinfortunistiche
vigenti.
Al termine dell’installazione e dopo ogni guasto si deve
effettuare una verifica completa della funzione di
sicurezza. Procedere come specificato di seguito:
Prova della funzione meccanica
L’azionatore deve potersi inserire facilmente nella testina
di azionamento. Effettuare questa prova chiudendo più
volte il riparo di protezione.
Prova della funzione elettrica
1. Attivare la tensione di esercizio.
2. Chiudere tutti i ripari di protezione.
In caso di ritenuta tramite forza magnetica
attivare il meccanismo di ritenuta.
La macchina non deve avviarsi da sola.
Il riparo di protezione non deve potersi aprire.
3. Abilitare il funzionamento nel sistema di controllo.
Non deve essere possibile disattivare il meccanismo
di ritenuta, finché il funzionamento è abilitato.
4. Disabilitare il funzionamento nel sistema di controllo e
disattivare il meccanismo di ritenuta.
Il riparo di protezione deve rimanere chiuso e bloccato
finché il pericolo di infortunio non sussiste più.
Non deve essere possibile avviare la macchina, finché
il meccanismo di ritenuta è disattivato.
Ripetere le operazioni 2 - 4 per ogni singolo riparo di
protezione.
(F
Zh
=
F
max )
1,3
Controllo e manutenzione
In caso di danneggiamenti o di usura si deve
sostituire il finecorsa completo, incluso l’azionatore.
Non è ammessa la sostituzione di singoli compo-
nenti o di blocchi!
Non sono necessari interventi di manutenzione. Per
garantire un funzionamento corretto e durevole si
consiglia comunque di controllare regolarmente
la corretta commutazione
il fissaggio dei singoli componenti
l’eventuale presenza di depositi o segni d’usura
la tenuta dell’ingresso del cavo
l’eventuale allentarsi dei cavi di collegamento.
I finecorsa di sicurezza STM completi si devono sostituire
dopo 2 milioni di manovre.
Nota: l’anno di costruzione si trova sull’angolo destro in
basso della targhetta di identificazione.
Esclusione di responsabilità in caso di
impiego non conforme alla destinazione d’uso
mancato rispetto delle istruzioni di sicurezza
montaggio e collegamento elettrico non eseguiti da
personale specializzato ed autorizzato
omissione delle prove funzionali.
Dichiarazione CE di conformità
Il fabbricante indicato di seguito dichiara che il prodotto
è conforme alle disposizioni della/delle direttiva/e
sottoelencata/e e che sono state applicate le norme
pertinenti.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Germania
Direttive applicate:
Direttiva Macchine 2006/42/CE
Norme applicate:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, luglio 2010
Dipl. Ing. Michael Euchner
Amministratore delegato
Duc Binh Nguyen
Responsabile della documentazione
La dichiarazione CE di conformità firmata è allegata
al prodotto.
Dati tecnici
Parametri Valore
Materiale della custodia termoplastica rinforzata con fibra
di vetro
Grado di protezione sec.
IEC 60529
IP67
Manovre meccaniche 2 x 10 6
Temperatura ambiente -20°C ... +55°C
Posizione di installazione qualsiasi
Velocità di azionamento max. 20 m/min
Frequenza di azionamento max. 7000/h
Forza di azionamento max.
a 20°C
35 N
Forza di estrazione (non bloccata) 30 N
Forza di ritenuta 20 N
Forza di chiusura conforme alla norma GS-ET-19
(in posizione di blocco)
Direzione di azionamento
Laterale (h) Dall’alto (v)
STM.E, ..F, ..G, ..H, ..N, ..O,..P, ..Q 700 N 700 N
STM.A, ..B, ..C, ..D 1.500 N 1.500 N
Forza di chiusura F
max
Direzione di azionamento
(in posizione di blocco) Laterale (h) Dall’alto (v)
STM.E, ..F, ..G, ..H, ..N, ..O,..P, ..Q ≥ 1000 N ≥ 1000 N
STM.A, ..B, ..C, ..D ≥ 2000 N ≥ 2000 N
con azionatore a gomito 1.500 N 1.500 N
Peso ca. 0,4 kg
Principio di commutazione microinterruttore ad azione lenta
Materiale dei contatti lega di argento, placcata oro
Tipo di collegamento collegamento con pressacavo
M20 x 1,5
Sezione del conduttore
(rigido/flessibile)
0,34 ... 1,5 mm 2
Tensione di isolamento nominale U
i
= 250 V
Rigidità dielettrica (impulsiva)
nominale
U
imp
= 2,5 kV
Corrente di cortocircuito
condizionata
100 A
Grado di inquinamento (esterno,
secondo EN 60947-1)
3 (industria)
Corrente di commutazione
min. a 24 V
1 mA
Tensione di commutazione
min. a 10 mA
12 V
Categoria d’impiego secondo
IEC 60947-5-1
AC-15 4A 230V/DC-13 4A 24V
Corrente continua termica
standard I
th
4 A
Protezione contro cortocircuiti 4 A gG
Tensione di esercizio
dell’elettromagnete
AC/DC 24 V (+10%/-15%) 6 W
Rapporto d’inserzione
dell’elettromagnete ED
100 %
Potenza di collegamento
dell’elettromagnete
6 W
Valori di affidabilità secondo EN ISO 13849-1
B 10d 2 x 10 6
E2 E1
E1
E2
E1
E2
SK ÜK SK ÜK SK ÜK
ÜK SK ÜK SK ÜK SK
STM...222... 21
11
22
12
12 11 22
12
12 11 21
11
22
12
21
11
12 11
STM...242... 11 12 24
12
23
11
12 11 24
12
23
11
12 11 24
12
23
11

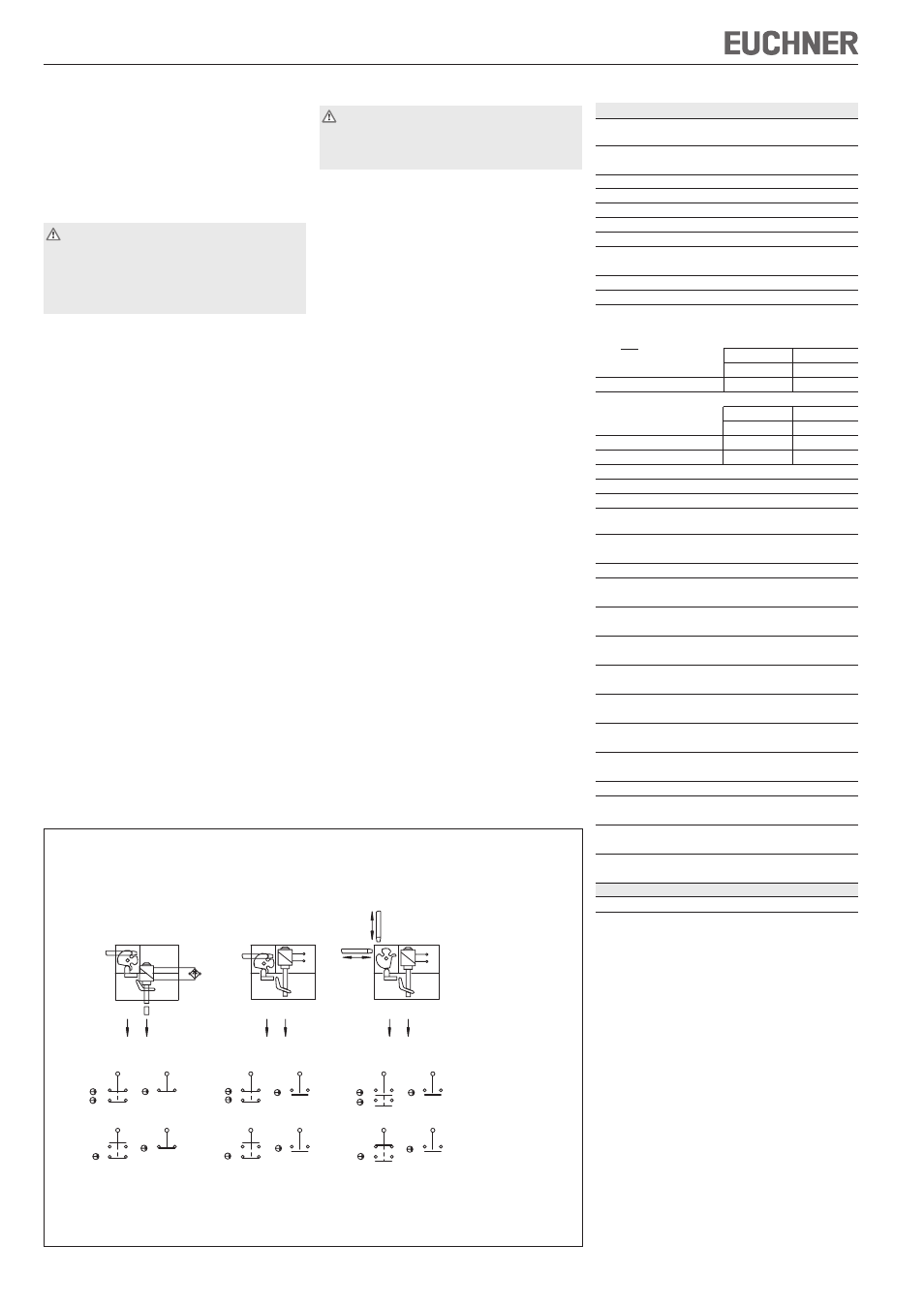

Fig. 2: Microinterruttori e commutazioni
Riparo chiuso e bloccato Riparo chiuso e non bloccato Riparo aperto
Esecuzione
Rappresentazione: riparo di protezione chiuso, azionatore bloccato.
Il contatto NC viene chiuso prima che il contatto NO venga aperto (break before make).
