Betriebsanleitung Sicherheitsschalter STM...
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Technische
Ä
nderungen vorbehalten, alle Angaben ohne Gew
ä
hr
.
©
EUCHNER GmbH + Co. KG
096302-
06-02/11
(
O
ri
g
in
a
lbetriebsanleitung)
Ausführung STM.. (Leitungseinführung M20x1,5/
NPT ½" siehe Typenschild)
Kabelverschraubung mit entsprechender Schutzart-
montieren.
Kontaktbelegung siehe Bild 2.
Klemmschrauben mit 0,5 Nm anziehen.
Auf Dichtheit der Leitungseinführung achten.
Schalterdeckel schließen und verschrauben.
Funktionskontrolle
Warnung! Tödliche Verletzung durch Fehler bei
der Installation und Funktionskontrolle.
Stellen Sie vor der Funktionskontrolle sicher, dass
sich keine Personen im Gefahrenbereich befin-
den. Beachten Sie die geltenden Vorschriften zur
Unfallverhütung.
Nach der Installation und jedem Fehler muss eine voll-
ständige Kontrolle der Sicherheitsfunktion durchgeführt
werden. Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungskopf
einführen lassen. Zur Überprüfung Schutzeinrichtung
mehrmals schließen.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen.
Bei Zuhaltung durch Magnetkraft Zuhaltung
aktivieren.
Die Maschine darf nicht selbständig anlaufen.
Die Schutzeinrichtung darf sich nicht öffnen lassen.
3. Betrieb in der Steuerung freigeben.
Die Zuhaltung darf sich nicht deaktivieren lassen,
solange der Betrieb freigegeben ist.
4. Betrieb in der Steuerung abschalten und Zuhaltung
deaktivieren.
Die Schutzeinrichtung muss so lange zugehalten blei-
ben, bis kein Verletzungsrisiko mehr besteht.
Die Maschine darf sich nicht starten lassen, solan-
ge die Zuhaltung deaktiviert ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutzein-
richtung einzeln.
(F
Zh
=
F
max )
1,3
Kontrolle und Wartung
Bei Beschädigung oder Verschleiß muss der ge-
samte Schalter mit Betätiger ausgetauscht wer-
den.
Der Austausch von Einzelteilen oder Baugruppen
ist unzulässig!
Wartungsarbeiten sind nicht erforderlich. Um eine ein-
wandfreie und dauerhafte Funktion zu gewährleisten,
sind regelmäßige Kontrollen erforderlich auf
einwandfreie Schaltfunktion
sichere Befestigung der Bauteile
Ablagerungen und Verschleiß
Dichtheit der Kabeleinführung
gelockerte Leitungsanschlüsse.
Sicherheitsschalter STM müssen nach 2 Mio. Schalt-
spielen komplett ausgetauscht werden.
Hinweis: Das Baujahr ist in der unteren, rechten Ecke
des Typenschilds ersichtlich.
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Anbau und elektrischem Anschluss nicht durch auto-
risiertes Fachpersonal
nicht durchgeführten Funktionskontrollen.
EG-Konformitätserklärung
Der nachstehende Hersteller erklärt hiermit, dass das
Produkt in Übereinstimmung ist mit den Bestimmungen
der nachfolgend aufgeführten Richtlinie(n) und dass die
jeweiligen Normen zur Anwendung gelangt sind.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Deutschland
Angewendete Richtlinien:
Maschinenrichtlinie 2006/42/EG
Angewendete Normen:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, Juli 2010
Dipl.-Ing. Michael Euchner
Geschäftsführer
Duc Binh Nguyen
Dokumentationsbevollmächtigter
Die unterzeichnete EG-Konformitätserklärung ist dem
Produkt beigelegt.
Technische Daten
Parameter Wert
Gehäusewerkstoff Glasfaserverstärkter
Thermoplast
Schutzart nach IEC 60529 IP67
Mechanische Schaltspiele 2 x 10 6
Umgebungstemperatur -20 °C ... +55 °C
Einbaulage beliebig
Anfahrgeschwindigkeit max. 20 m/min
Betätigungshäufigkeit max. 7000/h
Betätigungskraft max.
bei 20 °C
35 N
Auszugskraft (nicht zugehalten) 30 N
Rückhaltekraft 20 N
Zuhaltekraft nach GS-ET-19 (in Sperrstellung)
Anfahrrichtung
seitlich (h) von oben (v)
STM.E, ..F, ..G, ..H, ..N, ..O,..P, ..Q 700 N 700 N
STM.A, ..B, ..C, ..D 1500 N 1500 N
Zuhaltekraft F
max
Anfahrrichtung
(in Sperrstellung) seitlich (h) von oben (v)
STM.E, ..F, ..G, ..H, ..N, ..O,..P, ..Q ≥ 1000 N ≥ 1000 N
STM.A, ..B, ..C, ..D ≥ 2000 N ≥ 2000 N
mit abgewinkeltem Betätiger 1500 N 1500 N
Masse ca. 0,4 kg
Schaltprinzip Schleichschaltglied
Kontaktwerkstoff Silberlegierung, hauchvergoldet
Anschlussart Schraubanschluss M20 x 1,5
Leiterquerschnitt (starr/flexibel) 0,34 ... 1,5 mm 2
Bemessungs-
isolationsspannung
U
i
= 250 V
Bemessungsstoß-
spannungsfestigkeit
U
imp
= 2,5 kV
Bedingter Kurzschlussstrom 100 A
Verschmutzungsgrad
(extern, nach EN 60947-1)
3 (Industrie)
Schaltstrom min. bei 24 V 1 mA
Schaltspannung min. bei 10 mA 12 V
Gebrauchskategorie
nach IEC 60947-5-1
AC-15 4A 230V/DC-13 4A 24V
Konventioneller
thermischer Strom I
th
4 A
Kurzschlussschutz 4 A gG
Magnetbetriebsspannung AC/DC 24 V (+10%/-15%) 6 W
Magnet-Einschaltdauer ED 100 %
Magnet-Anschlussleistung 6 W
Zuverlässigkeitswerte nach EN ISO 13849-1
B
10d
2 x 10 6
E2 E1
E1
E2
E1
E2
SK ÜK SK ÜK SK ÜK
ÜK SK ÜK SK ÜK SK
STM...222... 21
11
22
12
12 11 22
12
12 11 21
11
22
12
21
11
12 11
STM...242... 11 12 24
12
23
11
12 11 24
12
23
11
12 11 24
12
23
11

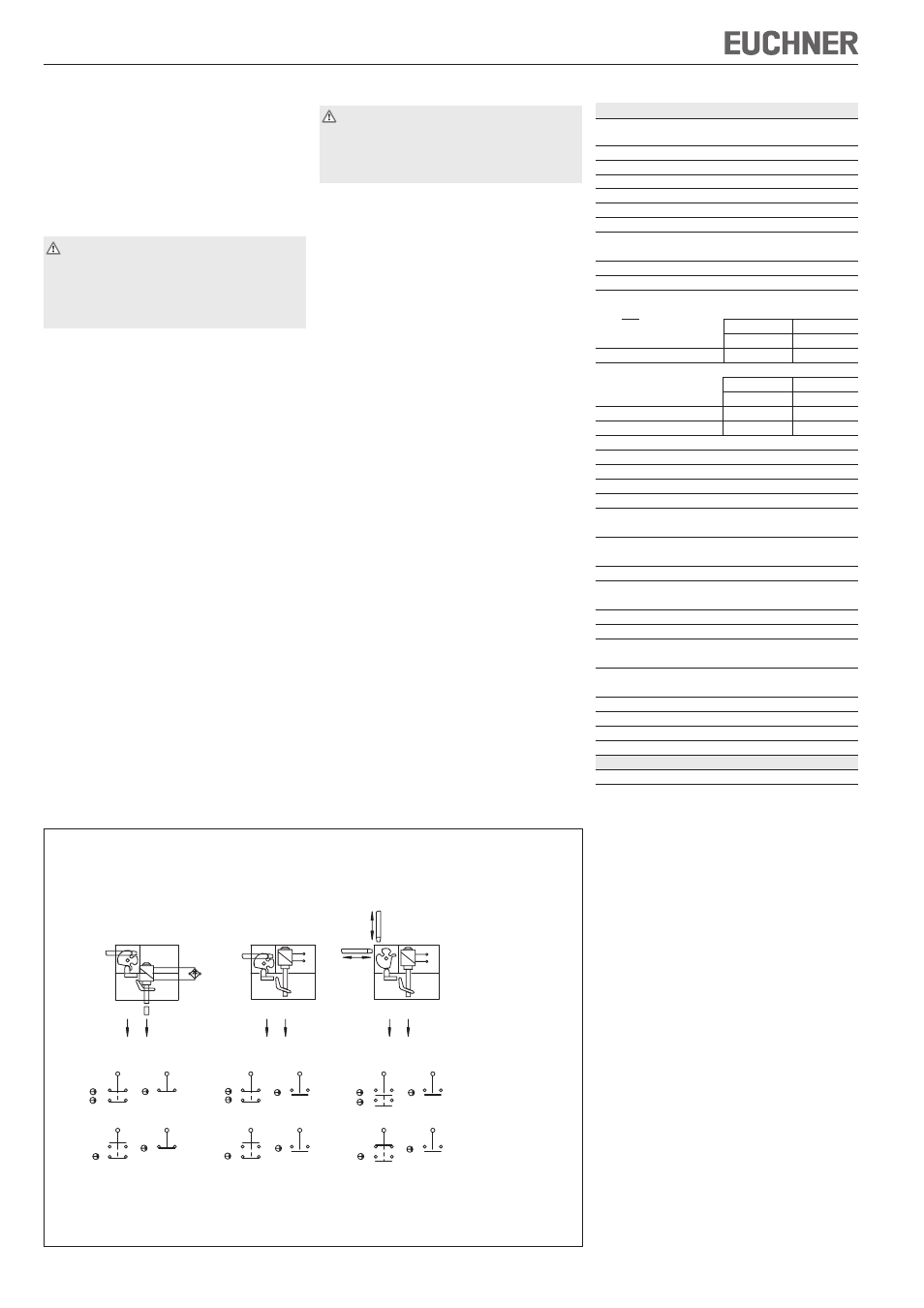

Bild 2: Schaltelemente und Schaltfunktionen
Tür geschlossen Tür geschlossen Tür
und zugehalten und nicht zugehalten offen
Ausführung
Darstellung: Schutzeinrichtung geschlossen, Betätiger verriegelt.
Öfferkontakt öffnet bevor Schließerkontakt schließt (break before make).
