Mode d’emploi pour les interrupteurs de sécurité STP-BI...
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tél. +49 711 7597-0 Fax +49 711 753316 [email protected] www.euchner.com
So
us
ré
se
rv
e
de
m
od
ifi
ca
tio
ns
te
ch
ni
qu
es
, i
nd
ic
at
io
ns
n
on
c
on
tra
ct
ue
lle
s.
©
E
UC
HN
ER
G
m
bH
+
C
o.
K
G
1
00
20
9-
08
-0
5/
13
(t
ra
d.
m
od
e
d’
em
pl
oi
d
’o
rig
in
e)
Les câbles de raccordement des interrupteurs de
sécurité installés sur un site doivent être séparés
des autres câbles électriques, mobiles ou fixes, et
des autres composants non isolés, d'une distance
minimale de 50,8 mm, si ceux-ci présentent une
tension supérieure à 150 V. Ceci n'est pas nécessaire
si les câbles mobiles sont munis de matériaux isolants
adaptés, présentant une résistance diélectrique égale
ou supérieure aux autres composants importants de
l'installation.
La tension de service de l'électroaimant d'interver-
rouillage doit correspondre aux indications de la plaque
signalétique (ex. U
S
= AC/DC 24 V).
f
Pour l'affectation des broches, voir fig. 2.
Contrôle fonctionnel
Avertissement ! Risque de blessures mortelles en
cas d'erreurs lors de l'installation ou du contrôle
fonctionnel.
Assurez-vous que personne ne se trouve dans
la zone de danger avant de débuter le contrôle
fonctionnel. Observez les consignes en vigueur
relatives à la prévention des accidents.
Procéder à un contrôle complet de la fonction de
sécurité à l'issue de l'installation et après la survenue
d'un défaut. Procéder de la manière suivante :
f Contrôle du fonctionnement mécanique
La languette doit rentrer facilement dans la tête
d’actionnement. Pour le contrôle, fermer plusieurs
fois le protecteur.
f Contrôle du fonctionnement électrique
1. Enclencher la tension de service.
2. Fermer tous les protecteurs.
Interverrouillage magnétique  activer le sys-
tème d'interverrouillage.
f
La machine ne doit pas démarrer automatiquement.
f
Le protecteur ne doit pas pouvoir s'ouvrir.
3. Valider le fonctionnement dans la commande.
f
Il ne doit pas être possible de désactiver le système
d'interverrouillage tant que le fonctionnement est
validé.
4. Désactiver le fonctionnement dans la commande
et désactiver le système d'interverrouillage.
f
Le protecteur doit rester verrouillé tant que le risque
de blessure subsiste.
f
Il ne doit pas être possible de démarrer la machine
tant que le système d'interverrouillage est désactivé.
Répéter les étapes 2 - 4 individuellement pour chaque
protecteur.
f Contrôle du fonctionnement Bi-State
1. Enclencher la tension de service et fermer le
protecteur.
2. Couper la tension de service.
f
Le protecteur ne doit pas pouvoir s'ouvrir.
3. Enclencher la tension de service.
4. Désactiver l'interverrouillage et ouvrir le protec-
teur.
5. Couper la tension de service.
f
Le protecteur doit pouvoir se fermer et s'ouvrir à
volonté.
Répéter le contrôle de fonctionnement individuellement
pour chaque protecteur.
Contrôle et entretien
En cas d'endommagement ou d'usure, il est né-
cessaire de remplacer entièrement l'interrupteur
avec la languette.
Le remplacement de composants ou de sous-
ensembles n'est pas autorisé !
Aucun entretien n'est nécessaire. Pour garantir un fonc-
tionnement irréprochable et durable, il convient toute-
fois de vérifier régulièrement les points suivants :
f
Fonction de commutation correcte
f
Bonne fixation des composants
f
Dépôts et usure
f
Étanchéité à l’entrée du câble
f
Serrage des connexions ou connecteurs.
Remarque : l’année de construction figure dans le
coin inférieur droit de la plaque signalétique.
Nous déclinons toute responsabilité
f
en cas d’utilisation non conforme
f
en cas de non-respect des consignes de sécurité
f
si le montage et le raccordement électrique ne sont
pas effectués par du personnel agréé ;
f
si les contrôles fonctionnels ne sont pas effectués.
Déclaration de conformité CE
Le fabricant ci-dessous déclare par la présente que
le produit est conforme aux dispositions de la ou des
directive(s) précisées ci-après ainsi qu’aux normes qui
lui sont applicables.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Allemagne
Directives utilisées :
f
Directive Machines 2006/42/CE
Normes utilisées :
f
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
f
EN 1088:1995+A2:2008
Leinfelden, juillet 2010
Dipl.-Ing. Michael Euchner
Directeur Général
Duc Binh Nguyen
Responsable documentation
La déclaration de conformité CE signée est jointe
au produit.

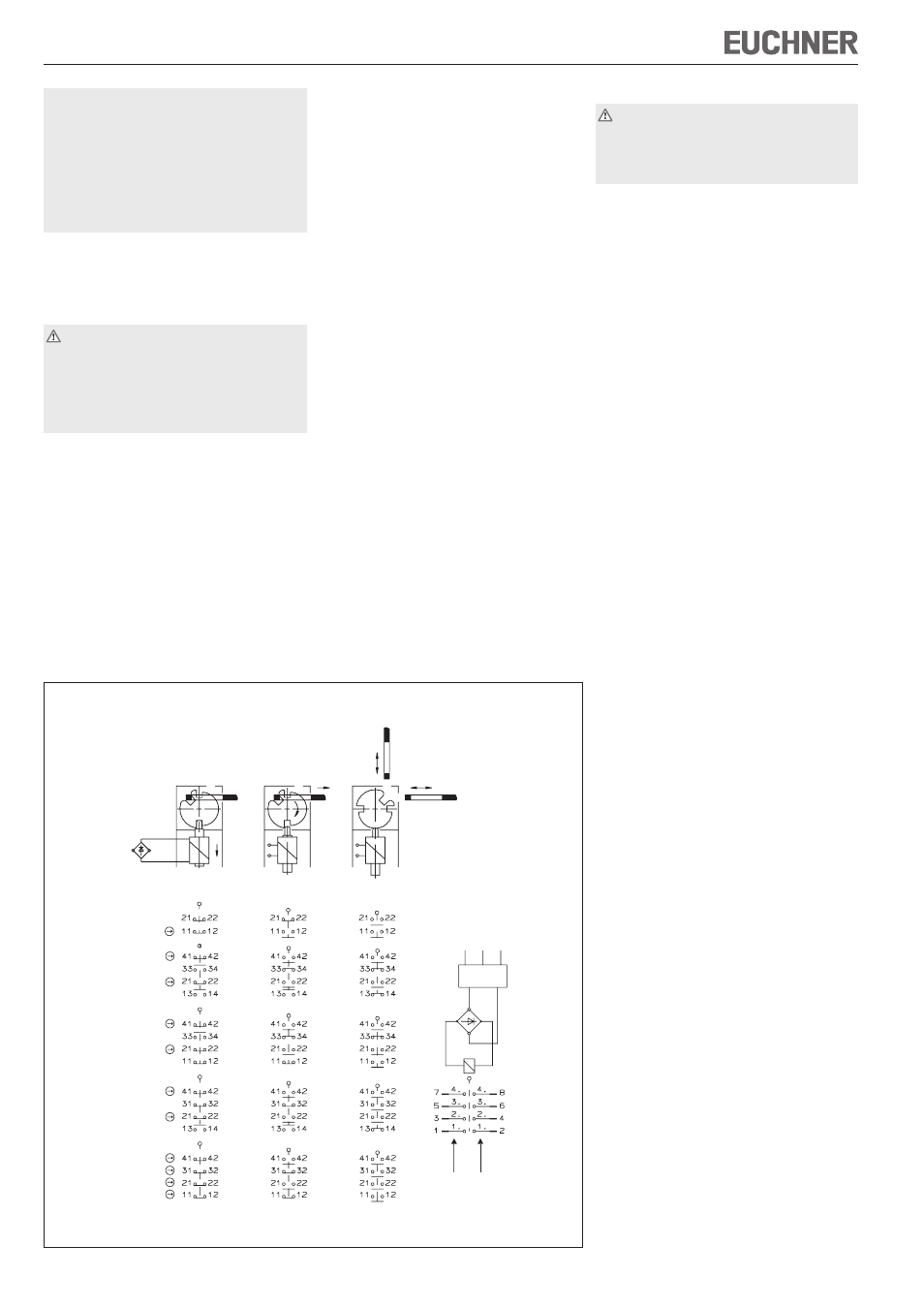

Figure 2 : Éléments de commutation et fonctions de commutation
E1
E2
E1
E2
v
h
E1 E2
9 10 11
Modèle
Affectation
des contacts
connecteur
SR11
Numéro ordinal
des contacts
STP-BI-3-537..
STP-BI-3-4131..
STP-BI-3-2131..
STP-BI-3-4121..
STP-BI-3-4141..
Broche 9 0 V
Broche 10 Tension de commande + 24 V
Broche 11 Tension de service + 24 V
Porte fermée
et verrouillée
Porte fermée
et non verrouillée
Porte ouverte
