Mode d’emploi pour les interrupteurs de sécurité STP-BI...
Utilisation conforme
Les interrupteurs de sécurité de la série STP-BI sont
des dispositifs électromagnétiques de verrouillage
avec interverrouillage.
Utilisé avec un protecteur et le système de commande
de la machine, ce composant de sécurité interdit toute
ouverture du protecteur tant que la machine exécute
des mouvements dangereux.
Pour le système de contrôle, cela signifie que
f
les commandes de mise en marche entraînant des
situations dangereuses ne peuvent prendre effet que
lorsque le protecteur est en position de protection et
le système d’interverrouillage en position de blocage.
La position de blocage du système d’interverrouillage
ne doit être débloquée que lorsque tout danger est
écarté.
Avant d'utiliser des interrupteurs de sécurité, il est
nécessaire d'effectuer une analyse d'appréciation du
risque sur la machine selon
f
EN ISO 13849-1, Parties des systèmes de com-
mande relatives à la sécurité
f
EN ISO 14121, Sécurité des machines, appréciation
du risque
f
IEC 62061, Sécurité des machines - Sécurité fonc-
tionnelle des systèmes de commande électriques,
électroniques et électroniques programmables
relatifs à la sécurité
Pour que l’utilisation soit conforme, les instructions
applicables au montage et à la mise en service doivent
être respectées, en particulier
f
EN ISO 13849-1, Parties des systèmes de com-
mande relatives à la sécurité
f
EN 1088, Dispositifs de verrouillage associés à des
protecteurs
f
EN 60204-1, Equipement électrique des machines
Important :
f
L’utilisateur est responsable de la sécurité de l’inté-
gration de l’appareil dans un système global sécurisé.
Ce dernier doit être validé à cet effet, par ex. selon
EN ISO 13849-2.
f
Si la validation fait appel à la procédure simplifiée
selon le paragraphe 6.3 EN ISO 13849-1:2008,
le niveau de performance ou Performance Level
(PL) peut diminuer lorsque plusieurs appareils sont
raccordés en série l’un à la suite de l’autre.
f
Si le produit est accompagné d’une fiche technique,
les indications de cette dernière prévalent en cas
de différences avec les indications figurant dans le
mode d’emploi.
L’interrupteur STP-BI dispose d’une fonction supplé-
mentaire, qui doit empêcher :
f
que des personnes puissent s'enfermer accidentel-
lement en cas de panne de courant ou lorsque la
machine est éteinte et que la porte de protection
est ouverte
f
la désactivation de l'interverrouillage en cas de panne
de courant.
Important : cette fonction supplémentaire n’est pas
une fonction de sécurité !
Consignes de sécurité
Les interrupteurs de sécurité remplissent une fonction
de protection des personnes. Le montage ou les
manipulations non conformes peuvent engendrer de
graves blessures.
Les éléments de sécurité ne doivent pas être
contournés (pontage des contacts), déplacés, retirés
ou être inactivés de quelque manière que ce soit.
Tenez compte en particulier des mesures de réduction
des possibilités de fraude selon EN 1088:1995.
A2:2008, paragr. 5.7.
La manœuvre ne doit être déclenchée que par
les languettes prévues spécialement à cet effet
et reliées de manière indissociable au protecteur.
Montage, raccordement électrique et mise en
service exclusivement par un personnel habilité.
Fonction
L'interrupteur de sécurité permet de maintenir les
protecteurs mobiles fermés et verrouillés.
La tête de l'interrupteur comporte un disque de
commutation rotatif, qui est bloqué/libéré par le doigt
de verrouillage. L'introduction/retrait de la languette
ou l'activation/désactivation du dispositif d'interver-
rouillage provoque le déplacement du doigt. Ceci a
pour effet d'actionner les contacts de commutation.
Lorsque le disque est bloqué, il est impossible de reti-
rer la languette de la tête de l'interrupteur  fonction
d'interverrouillage active
L'interrupteur dispose - en plus du système d'inter-
verrouillage mécanique/électromagnétique - d'un
mécanisme de blocage du doigt de verrouillage. Le
doigt est maintenu dans la position correspondante
en l’absence de tension. Il n’est libéré que lorsque la
tension de service est appliquée.
En cas de coupure de la tension d’alimentation (tension
de service) au niveau de l’interrupteur ou lorsque la
machine est éteinte, par ex. pour des opérations
d’entretien, le doigt de verrouillage est bloqué sur sa
dernière position. Ainsi, soit la porte de protection est
verrouillée en permanence, soit elle peut être ouverte
ou fermée à volonté sans que l'interverrouillage ne
soit activé.
Le contrôle de position du protecteur et le contrôle
d'interverrouillage sont effectués via un seul élément
de commutation.
Versions de languettes
Languette S pour interrupteur de sécurité STP sans
module d'insertion.
Languette L pour interrupteur de sécurité STP avec
module d'insertion.
Version STP3-BI
(interverrouillage mécanique)
Le doigt de verrouillage est maintenu en position de
blocage mécaniquement et débloqué de manière élec-
tromagnétique (tension de commande). Le système
d'interverrouillage mécanique fonctionne en mode hors
tension. En cas de coupure de l'alimentation (tension
de service) de l'interrupteur, le protecteur ne peut être
ouvert directement.
f Fermeture du protecteur et activation de l'inter-
verrouillage
L'introduction de la languette dans l'interrupteur de
sécurité libère le doigt de verrouillage.
STP3-BI : le doigt de verrouillage rejoint la position de
blocage de manière mécanique.
f Désactivation de l'interverrouillage, ouverture du
protecteur
STP3-BI (avec contact d'état de porte) : lorsque la
tension de service de l'électroaimant est appliquée,
le doigt de verrouillage libère le disque.
Fonction, voir fig. 2, col. 2 Porte fermée et non
verrouillée.
La languette peut se retirer.
Lorsque la languette se retire, le contact d'état de porte
se déclenche et signale que le protecteur est ouvert
(voir fig. 2, col. 3, Porte ouverte).
Déverrouillage de secours
En cas de dérangement, le déverrouillage de secours
permet de désactiver le système d’interverrouillage,
quel que soit l'état de l'électroaimant (voir fig. 3).
f
Retirer la vis de sécurité.
f
À l'aide d'un tournevis, faire pivoter le déverrouillage
de secours d'env. 180° dans le sens de la flèche.
Après utilisation, le déverrouillage de secours et/ou
le déverrouillage de secours à clé doivent être remis
en place et plombés (par ex. au moyen d'un vernis de
protection voire de mise sous plomb).
Montage
Les interrupteurs de sécurité et les languettes ne
doivent pas être utilisés comme butée.
Ne fixer qu’assemblé !
Attention ! Risque de brûlures en raison de la
température de surface élevée si la température
ambiante est supérieure à 40 °C ! Protéger l'inter-
rupteur contre tout contact avec des personnes
ou des matériaux inflammables.
Monter l’interrupteur de sécurité de manière à ce que
f
il soit difficilement accessible au personnel opérateur
lorsque le protecteur est ouvert.
f
il soit possible d'actionner le déverrouillage de
secours ainsi que de contrôler et remplacer l'inter-
rupteur de sécurité.
f
le déverrouillage interne puisse être actionné à partir
de la zone de danger.
Mettre en place une butée supplémentaire pour la
partie mobile du moyen de protection.
f
Introduire la languette dans la tête d’actionnement.
f
Fixer l'interrupteur de sécurité de façon permanente.
f
Relier la languette au protecteur de manière durable
et de sorte qu’elle ne puisse être démontée, par ex.
avec les vis à usage unique fournies, par rivetage
ou par soudage.
Changement de la direction d'actionnement

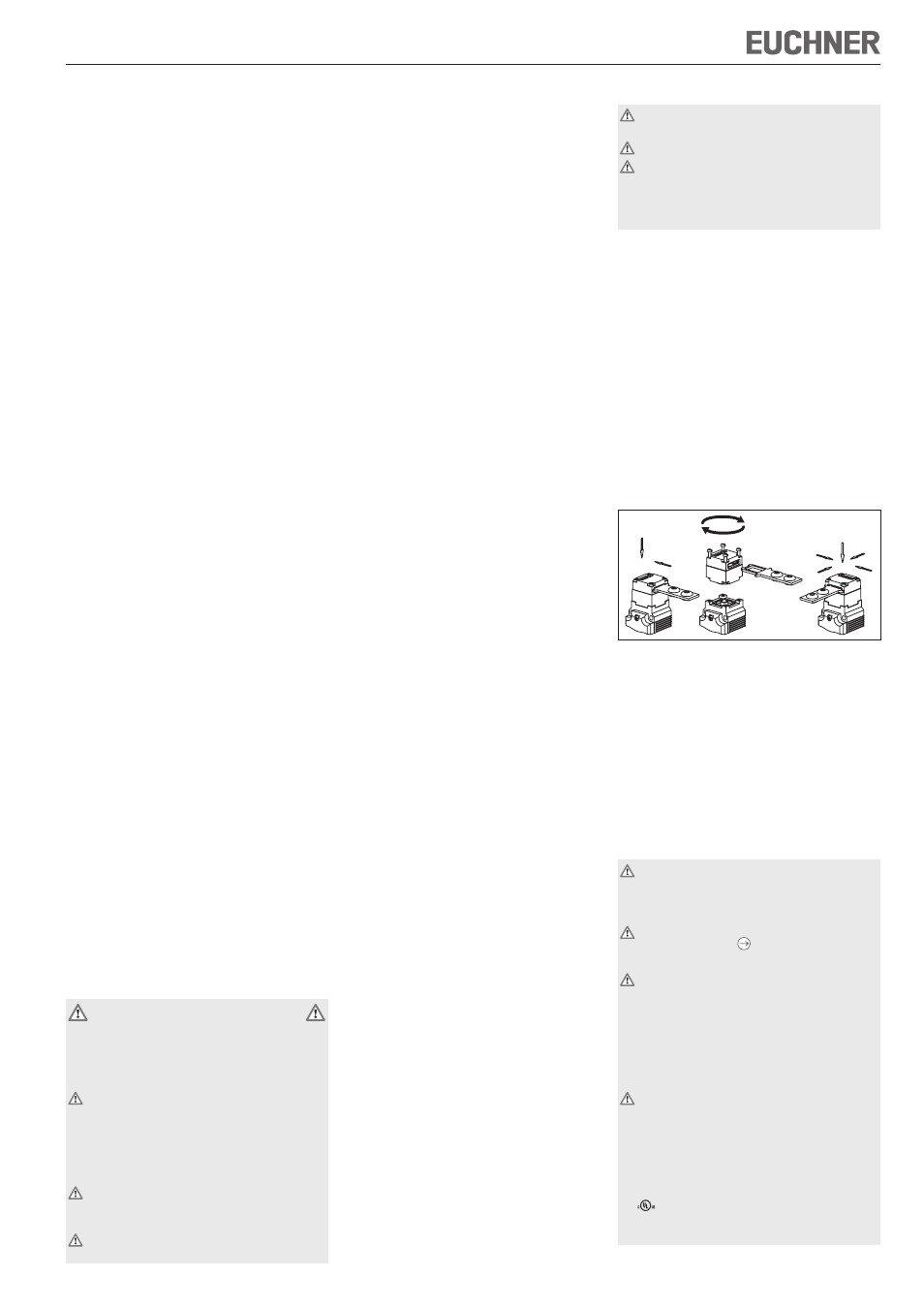

Figure 1 : Changement de la direction d'actionnement
f
Retirer les vis de la tête d'actionnement.
f
Régler le sens voulu.
f
Serrer les vis au couple de 0,6 Nm.
f
Obturer l’ouverture d'actionnement non utilisée à
l’aide du capuchon de fente fourni.
Protection contre les influences ambiantes
La condition pour garantir une fonction de sécurité
durable et parfaite est de protéger la tête d'actionne-
ment contre la pénétration de corps étrangers (ex. :
copeaux, sable, grenailles, etc.).
Raccordement électrique
Tenir compte, pour le choix du matériau isolant
ou des conducteurs, de la température élevée
régnant à l'intérieur du boîtier (selon les conditions
de fonctionnement) !
Seuls des contacts comportant le symbole d'ou-
verture positive NF doivent être utilisés dans
le circuit de sécurité.
Dans le cas des éléments de commutation à
quatre contacts d'ouverture positive, seuls les
contacts 21-22 et 41-42 sont actionnés pour
l'activation/désactivation de l'interverrouillage.
Pour les applications susceptibles de présenter
un risque (par ex. mouvement résiduel dы а la
force d’inertie), les contacts 21-22 et/ou 41-42
doivent être intégrés dans le circuit de sécurité.
Pour éviter les interférences en matière de CEM,
les conditions physiques d’environnement et de
fonctionnement à l’emplacement de l’appareil
doivent correspondre aux exigences de la norme
EN 60204-1:2006, paragr. 4.4.2 (CEM).
Pour STP-BI avec connecteur :
Pour que l’utilisation soit conforme aux exigences
de , une alimentation ou un transformateur de
classe 2 doit être utilisé conformément à UL1310
ou UL1585.
