Istruzioni di impiego dei finecorsa di sicurezza STP-BI...
Co
n
ris
er
va
d
i m
od
ifi
ch
e
te
cn
ic
he
, t
ut
ti
i d
at
i s
on
o
so
gg
et
ti
a
m
od
ifi
ch
e.
©
E
UC
HN
ER
G
m
bH
+
C
o.
K
G
10
02
09
-0
8-
05
/1
3
(tr
ad
uz
io
ne
d
el
le
is
tru
zio
ni
d
i im
pi
eg
o
or
ig
in
al
i)
di altri componenti dell'impianto che lavorano con una
tensione di oltre 150 V in modo da rispettare una di-
stanza costante di 50,8 mm, a meno che i cavi mobili
non siano dotati di appropriati materiali isolanti che
presentino una tensione d'isolamento equivalente o
superiore rispetto alle altre parti dell'impianto.
La tensione d'esercizio per gli elettromagneti di ritenuta
deve corrispondere all'indicazione sulla targhetta di
identificazione (ad esempio U
S
= AC/DC 24 V).
f
Disposizione dei contatti: vedere fig. 2.
Controllo funzionale
Avvertenza! Lesioni mortali in caso di errori
durante l'installazione e il controllo funzionale.
Prima di procedere al controllo funzionale,
assicurarsi che nessuna persona si trovi nella
zona pericolosa. Osservare tutte le normative
antinfortunistiche vigenti.
Al termine dell'installazione e dopo ogni guasto si
deve effettuare una verifica completa della funzione
di sicurezza. Procedere come specificato di seguito:
f Prova della funzione meccanica
L'azionatore deve potersi inserire facilmente nella testi-
na di azionamento. Effettuare questa prova chiudendo
più volte il riparo di protezione.
f Prova della funzione elettrica
1. Attivare la tensione di esercizio.
2. Chiudere tutti i ripari di protezione.
In caso di ritenuta tramite forza magnetica 
attivare il meccanismo di ritenuta.
f
La macchina non deve avviarsi da sola.
f
Il riparo di protezione non deve potersi aprire.
3. Abilitare il funzionamento nel sistema di controllo.
f
Non deve essere possibile disattivare il meccanismo
di ritenuta, finché il funzionamento è abilitato.
4. Disabilitare il funzionamento nel sistema di con-
trollo e disattivare il meccanismo di ritenuta.
f
Il riparo di protezione deve rimanere chiuso e bloc-
cato finché il pericolo di infortunio non sussiste più.
f
Non deve essere possibile avviare la macchina,
finché il meccanismo di ritenuta è disattivato.
Ripetere le operazioni 2 - 4 per ogni singolo riparo di
protezione.
f Prova di funzione BI-State
1. Attivare la tensione di esercizio e chiudere il
riparo di protezione.
2. Disattivare la tensione di esercizio.
f
Il riparo di protezione non deve potersi aprire.
3. Attivare la tensione di esercizio.
4. Disattivare il meccanismo di ritenuta e aprire il
riparo di protezione.
5. Disattivare la tensione di esercizio.
f
Il riparo di protezione deve potersi chiudere e aprire
a piacere.
Ripetere la prova di funzione per ogni singolo riparo
di protezione.
Controllo e manutenzione
In caso di danneggiamenti o di usura si deve so-
stituire il finecorsa completo, incluso l'azionatore.
Non è ammessa la sostituzione di singoli compo-
nenti o di gruppi!
Non sono necessari interventi di manutenzione. Per
garantire un funzionamento corretto e durevole si
consiglia comunque di controllare regolarmente
f
la corretta commutazione,
f
il fissaggio dei singoli componenti,
f
l'eventuale presenza di depositi o segni d'usura,
f
la tenuta dell'ingresso del cavo,
f
l'eventuale allentarsi dei cavi di collegamento o dei
connettori.
Nota: l'anno di costruzione si trova sull'angolo in basso
a destra della targhetta di identificazione.
Esclusione di responsabilità in caso di
f
impiego non conforme alla destinazione,
f
mancato rispetto delle avvertenze di sicurezza,
f
montaggio e collegamento elettrico non eseguiti da
personale specializzato ed autorizzato,
f
omissione dei controlli funzionali.
Dichiarazione CE di conformità
Il fabbricante indicato di seguito dichiara che il prodotto
è conforme alle disposizioni della/delle direttiva/e
sottoelencata/e e che sono state applicate le norme
pertinenti.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Germania
Direttive applicate:
f
Direttiva Macchine 2006/42/CE
Norme applicate:
f
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
f
EN 1088:1995+A2:2008
Leinfelden, luglio 2010
Dipl. Ing. Michael Euchner
Amministratore delegato
Duc Binh Nguyen
Responsabile della documentazione
La dichiarazione CE di conformità firmata è allegata
al prodotto.

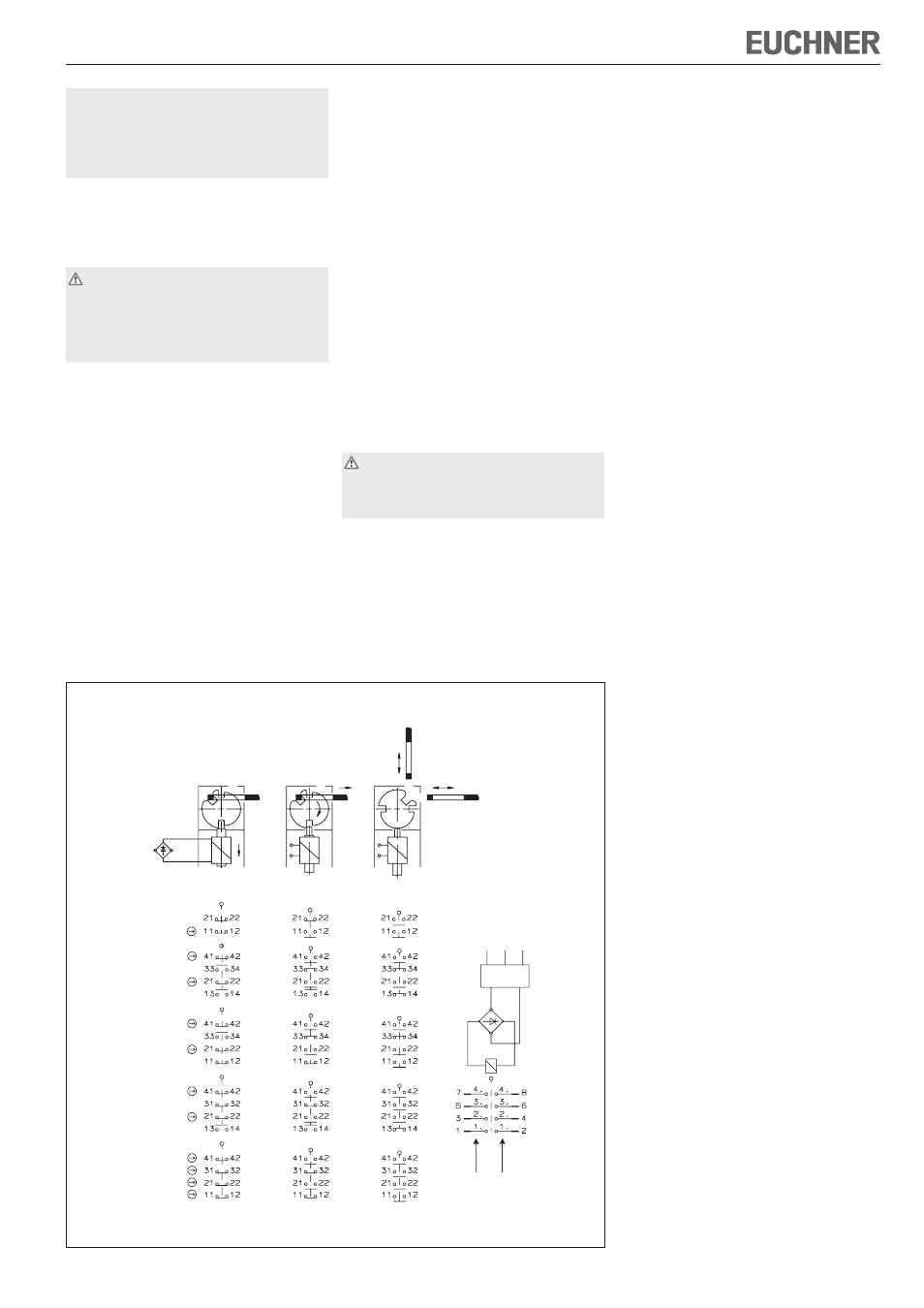

Fig. 2: Microinterruttori e commutazioni
E1
E2
E1
E2
v
h
E1 E2
9 10 11
Tipi
Connessioni
del connettore
SR11
Cifre in
successione
relative
ai contatti
STP-BI-3-537..
STP-BI-3-4131..
STP-BI-3-2131..
STP-BI-3-4121..
STP-BI-3-4141..
Pin 9 0 V
Pin 10 tensione di comando + 24 V
Pin 11 tensione di esercizio + 24 V
Riparo chiuso
e bloccato
Riparo chiuso
e non bloccato
Riparo aperto
