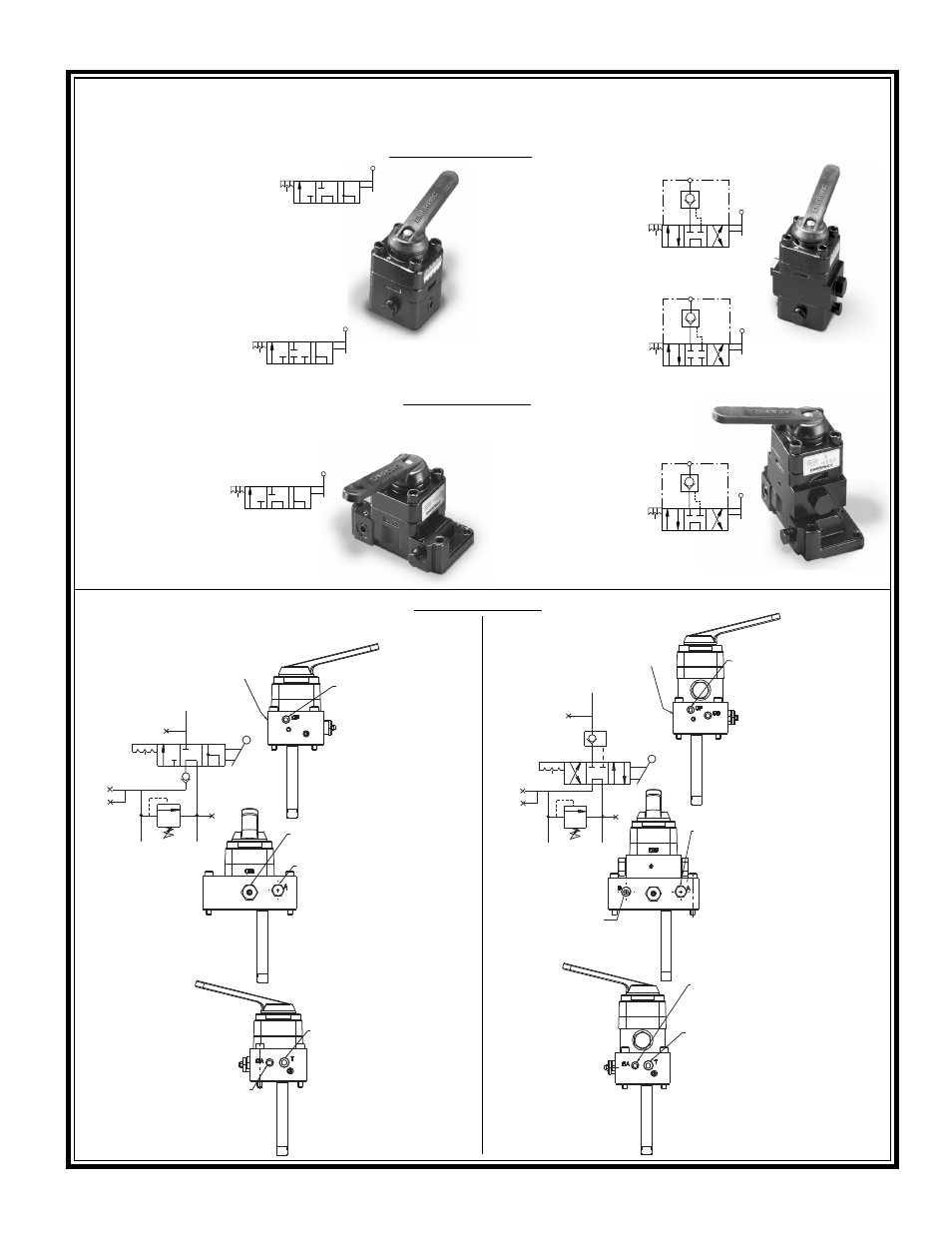

SCHÉMAS DE DISTRIBUTEURS 3 VOIES MANUELS
Distributeurs manuels Distributeur à verrouillage manuel
Avance-Neutre/Maintien-Rentrer Avance-Maintien-Rentrer
Distributeur directionnel à 3
voies manuel VC-3 -
Se monte sur tout emplacement
pratique dans le circuit, où le
point de commande est nécessaire
Distributeur directionnel à
3 voies manuel VC-15 -
Version à centre fermé du
VC-3 - pour l'exploitation de
plusieurs vérins indépendants.
Distributeur directionnel à 3 voies
manuel VM-3 -
Assure une commande
centralisée du
refoulement de la
pompe. Restriction
minimum du débit d'huile
hydraulique pendant les
cycles des vérins.
Distributeur
verrouillable à 3 voies
manuel VC-3L -
Identique au VC-3 mais
avec un dispositif de
verrouillage intégré.
Distributeur verrouillable
à 3 voies manuel VC-15L -
SIdentique au VC-15 mais
avec un dispositif de
verrouillage intégré.
Distributeur verrouillable à 3 voies
manuel VM-3L -
Identique au VM-3 mais
avec un dispositif de
verrouillage intégré.
Montage à distance
Monté sur pompe
A
P T
A
P T
A
P T
A
P T
A
P T
A
P T
Centre en tandem
Centre fermé
Centre en tandem
Centre en tandem
Centre fermé
Centre en tandem
Monté sur pompe
9
P T
A
"GA"
"GP"
"GP"
T
Port « GP » pour
manomètre de pompe
de 0250 po -18 NPTF Port « GP » pour
manomètre de pompe de
0250 po -18 NPTF
Port pour avance-rappel de 0375
po -18 NPTF
Port de jauge « GA »
0250 po -18 NPTF
Retour en « T » du réservoir
auxiliaire de 0375 po -18 NPTF
VM33
Port « GP » pour
manomètre de pompe de
0250 po -18 NPTF Port « GP » pour
manomètre de pompe de
0250 po -18 NPTF
Port pour avance-rappel
de 0375 po -18 NPTF
Port raccordé en
permanence
Port de jauge « GA » 0250
po -18 NPTF
Retour en « T » du réservoir
auxiliaire de 0375 po -18 NPTF
VM33L
Soupape de retour réglable
par l’utilisateur
P T
A
"GP"
"GP"
"GA"
