Manuelles 4-Stellungs-
Wegeventil VC-4
Manuell betätigtes
Vorsteuerventil: Mit Hilfe
der Tippschaltung
können in der Mittelstellung die Zylinder
hydraulisch ausgefahren oder
eingezogen werden. Kann sofort an
jeder beliebigen Stelle im System
eingebaut werden.
Manuelles 4-Stellungs-
Wegeventil VC-20
o. g. Version mit
geschlossener
Mittelstellung - für
mehrere Ventileoperation
Manuelles 4-Stellungs-
Wegeventil VM-4
All Mit Hilfe der
Tippschaltung kann ein
Zylinder hydraulisch
ausgefahren oder
eingefahren werden
Manuelles 4-Stellungs-
Wegeventil VC-4L mit
Sperre
Wie Wegeventil VC-4,
aber mit eingebauter
Sperre.
Manuelles 20-Stellungs-
Wegeventil VC-4L mit
Sperre
Wie Wegeventil VC-20,
aber mit eingebauter
Sperre.
Manuelles 4-Stellungs-
Wegeventil VM-4L mit
Sperre
Wie Wegeventil VM-4,
aber mit eingebauter
Sperre.
Rohrleitungsmontage
Tandem-Mittelstellung
A
P T
B
A
P T
B
P T
A B
P T
A B
Tandem-Mittelstellung
Tandem-Mittelstellung
Geschlossene Mittelstellung
Geschlossene Mittelstellung
A
P T
B
Tandem-Mittelstellung
Montage an der Pumpe
P T
A B
Ausfahren-Halt-Zurückziehen
VM43 VM43L Montage an der Pumpe
15
P T
A B
"GA" "GB"
"GP"
"GP"
T
.250-18 NPTF
Anschluss „GB“ für
das Druckmessgerät
Vom Benutzer
einstellbares
Überdruckventil
.375-18 NPTF
Vorlaufanschluss
.375-18 NPTF
Rücklaufanschluss
P T
"GP"
"GP"
T
A B
"GA" "GB"
.250-18 NPTF
Anschluss „GA“
für das
Druckmessgerät
.375-18 NPTF
Hilfstankrückführung „T“
.375-18 NPTF
Rücklaufanschluss
.250-18 NPTF Anschluss „GA“ für das
Druckmessgerät
.375-18 NPTF Hilfstankrückführung „T“
Vom Benutzer einstellbares
Überdruckventil
.375-18 NPTF Vorlaufanschluss
.250-18 NPTF Anschluss „GP“ für
das Pumpendruckmessgerät
.250-18 NPTF Anschluss
„GP“ für das
Pumpendruckmessgerät
.250-18 NPTF
Anschluss „GB“ für das
Druckmessgerät
.250-18 NPTF Anschluss
„GP“ für das
Pumpendruckmessgerät

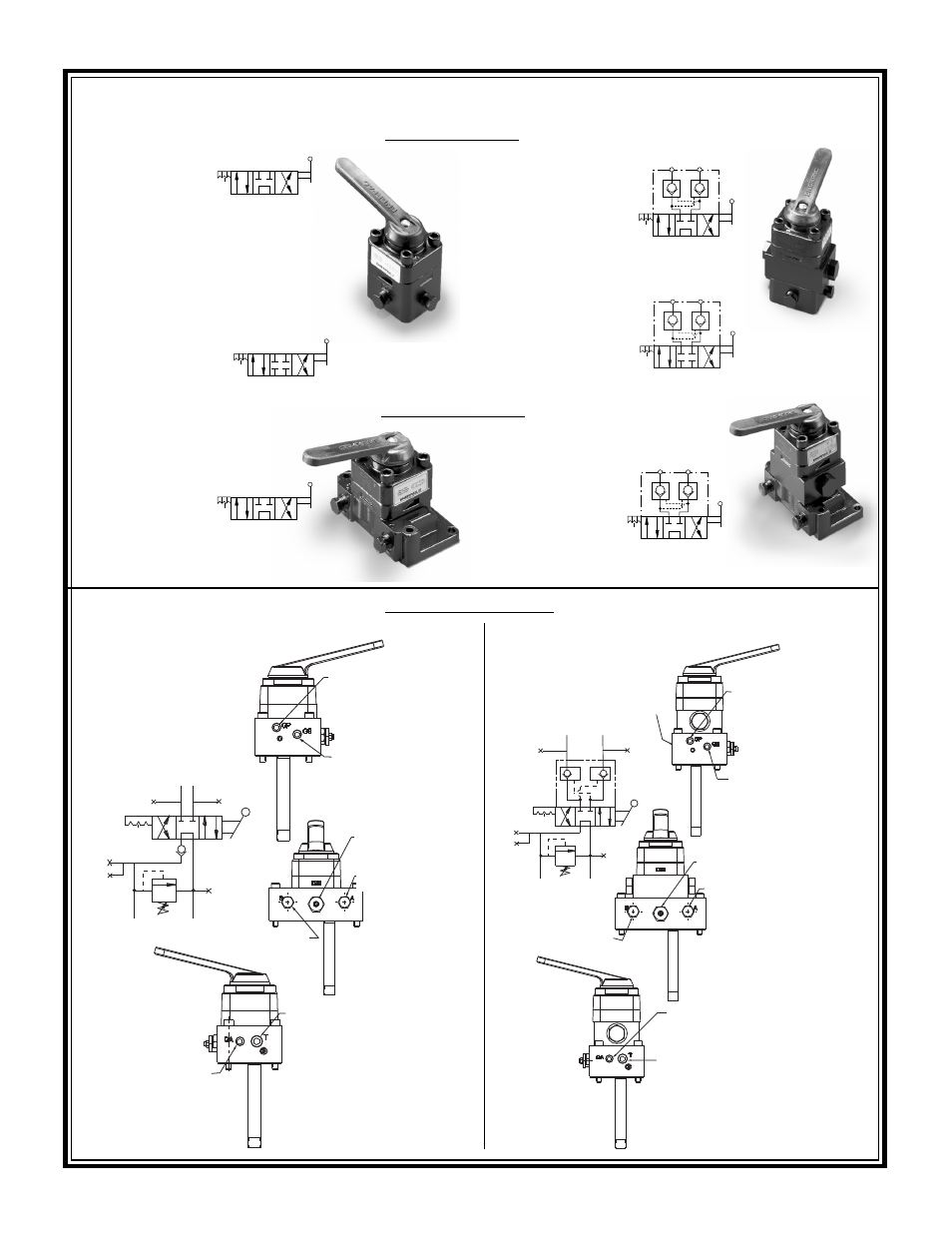

HYDRAULIKSCHALTPLÄNE DES 4-STELLUNGS-WEGEVENTILS
Manuelle Ventile Manuelle Sperrventile
Ausfahren-Neutral/Halt-Zurückziehen Ausfahren-Neutral/Halt-Zurückziehen
