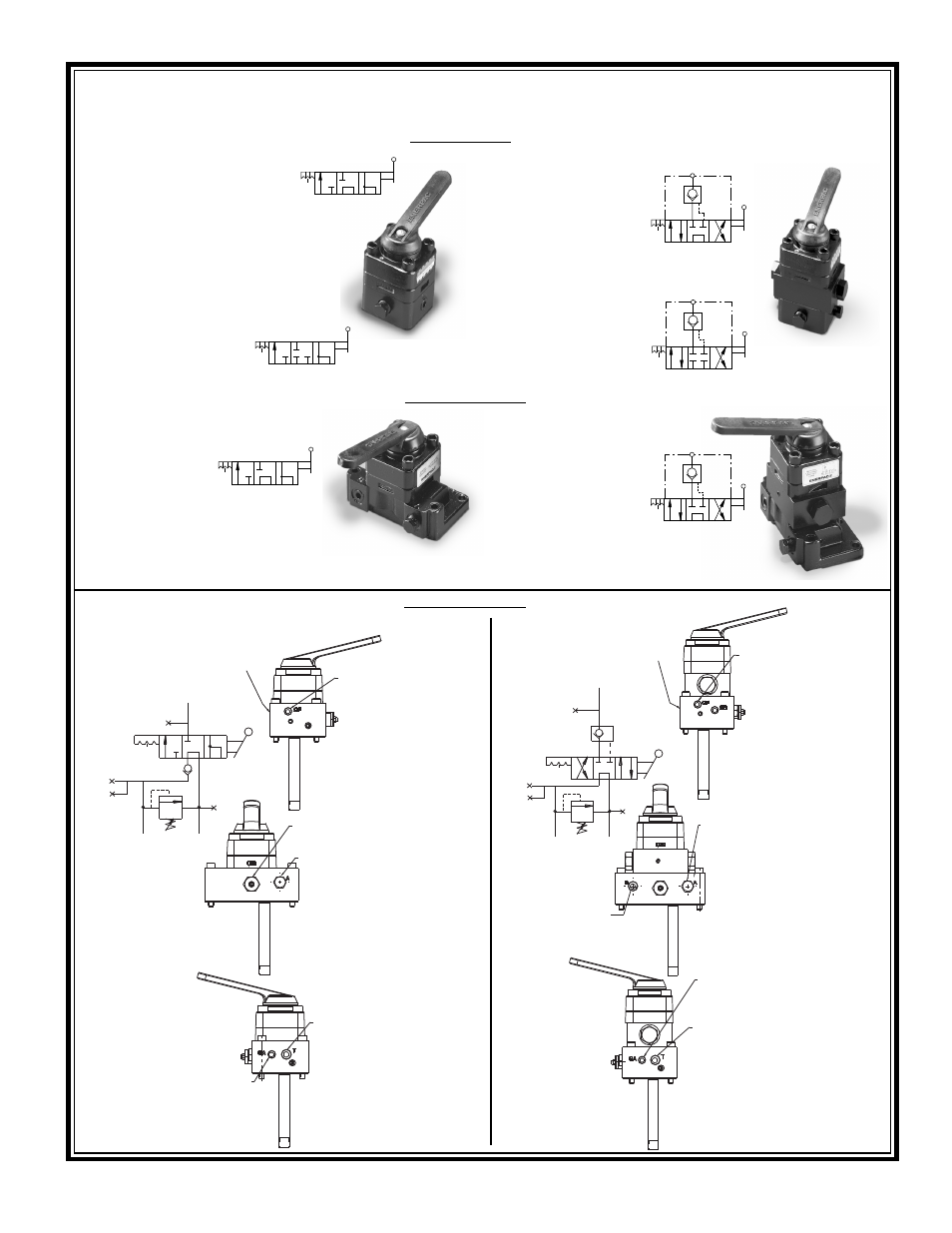

DIAGRAMAS DE VÁLVULAS MANUALES DE 3-VÍAS
Válvulas Manuales Válvulas de retención manual
Avanzar-Neutro/Sostener-Retraer Avanzar-Sostener-Retraer
Válvula direccional de 3-vías
manual VC-3
Montajes en cualquier lugar
conveniente del sistema en el
que sea necesario un punto de
control.
Válvula direccional de 15-vías manual
VC-3
Versión centro cerrado
de VC-3 - para
funcionamiento de
cilindros independientes
múltiples.
Válvula Direccional
de 3-vías manual
VM-3 -
Proporciona control
centralizado del
caudal de la bomba.
Restricción mínima
de la circulación de aceite hidráulico
durante los ciclos del cilindro.
Válvula de Retención
de 3-vías manual VC-
3L -
Similar a VC-3, pero
con dispositivo de
bloqueo incorporado.
Válvula de Retención
de 15-vías manual VC-
3L -
Similar a VC-15, pero
con dispositivo de
bloqueo incorporado.
Válvula de Retención
de 3-vías manual
VM-3L -
Similar a VM-3, pero
con dispositivo de
bloqueo incorporado.
Montaje Remoto
Montaje por Bomba
Centro en Serie
A
P T
A
P T
A
P T
A
P T
A
P T
A
P T
Centro Cerrado
Centro en Serie
Centro en Serie
Centro Cerrado
Centro en Serie
Montaje por Bomba VM33L
P T
A
"GA"
"GP"
"GP"
T
Puerto “GP” del
manómetro de la
bomba, rosca NPTF
0,250-18
Puerto “GP” del manómetro
de la bomba, rosca NPTF
0,250-18
Puerto Avance /Retroceso, rosca
NPTF 0,375-18
Puerto “GA” para
manómetro, rosca NPTF
0,250- 18
Retorno “T” al tanque auxiliar,
rosca NPTF 0,375- 18
P T
A
"GP"
"GP"
"GA"
T
Puerto “GP” del
manómetro de la bomba,
rosca NPTF 0,250-18
Puerto “GP” del manómetro
de la bomba, rosca NPTF
0,250-18
18. Puerto Avance /Retroceso, rosca
NPTF 0,375-18
Puerto taponado
permanentemente
Puerto “GA” para
manómetro, rosca NPTF
0,250- 18
Retorno “T” al tanque auxiliar,
rosca NPTF 0,375- 18
Válvula de alivio ajustable por el usuario
