Montagem remota
Válvula direcional de
4-vias VC-4 manual –
Válvula remota
operada manualmente.
Permite controle digital
para avanço e retração dos
cilindros com espera na posição
central. Pode ser prontamente
montada em qualquer ponto
conveniente no sistema.
Válvula direcional de 4 vias
VC-20 manual –
Versão centro fechada dessa
acima – para operação de
múltiplas válvulas.
Válvula direcional de 4 vias
VM-4 manual –
Permite controle
digital de avanço e
retração motorizada
de um cilindro.
Válvula com
travamento de 4 vias
VC-4L manual –
Idêntico à VC-4 mas
com dispositivo
interno de travamento.
Válvula com
travamento de 4 vias
VC-20L manual –
Idêntica à VC-20 mas
com dispositivo
interno de travamento.
Válvula com
travamento de 4 vias
VM-4L manual –
Idêntica à VM-4 mas
com dispositivo interno
de travamento.
Avançar-esperar-retrair
Centro em tandem

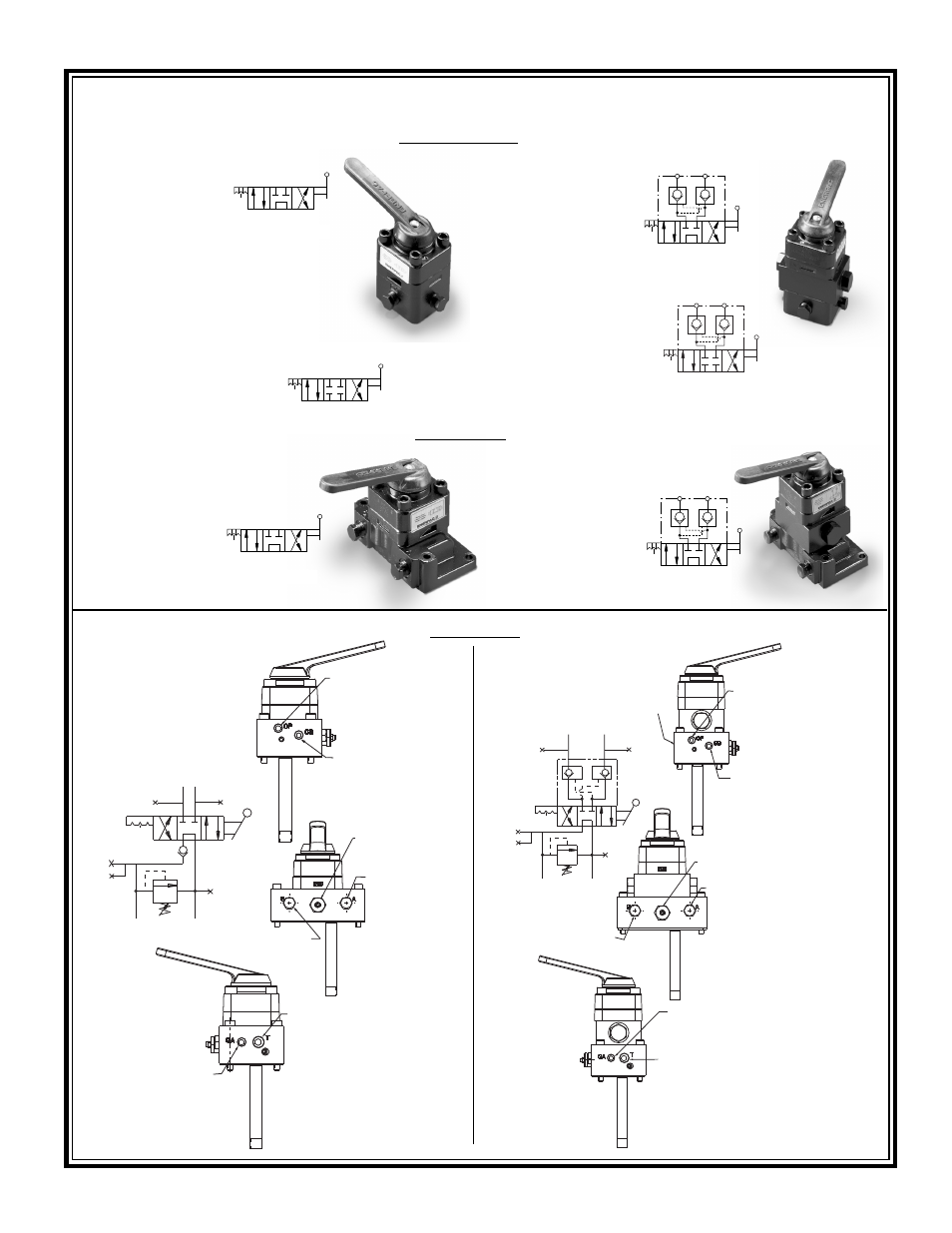

DIAGRAMA DA VÁLVULA DE 4-VIAS MANUAL
Válvula tipo manual Válvulas tipo com travamento manual
Avançar Neutro/Espera-retrair Avançar Neutro/Espera-retrair
A
P T
B
A
P T
B
P T
A B
Centro em tandem
Centro fechado
A
P T
B
Bomba fixada
P T
A B
Centro fechado
Centro em tandem
P T
A B
Centro em tandem
VM43 VM43L Bomba fixada
P T
A B
"GA" "GB"
"GP"
"GP"
T
Saída “GB” do
manômetro
.250-18 NPTF
Válvula de Alívio
ajustável pelo usuário
Saída de avanço
.375-18 NPTF
Saída de retorno
.375-18 NPTF
P T
"GP"
"GP"
T
A B
"GA" "GB"
Saída “GA” do
manômetro
.250-18 NPTF
Retorno auxiliar em “T” para
reservatório
.375-18 NPTF
Saída de
retorno
.375-18 NPTF
Saída “GA” do manômetro
.250-18 NPTF
Retorno auxiliar em “T”
para reservatório
.375-18 NPTF
Válvula de Alívio ajustável
pelo usuário
Saída de avanço
.375-18 NPTF
Saída “GP” do manômetro
de pressão para bomba
.250-18 NPTF
Saída “GP” do manômetro
de pressão para bomba
.250-18 NPTF
Saída “GB” do
manômetro
.250-18 NPTF
Saída “GP” do
manômetro de pressão
para bomba
.250-18 NPTF
