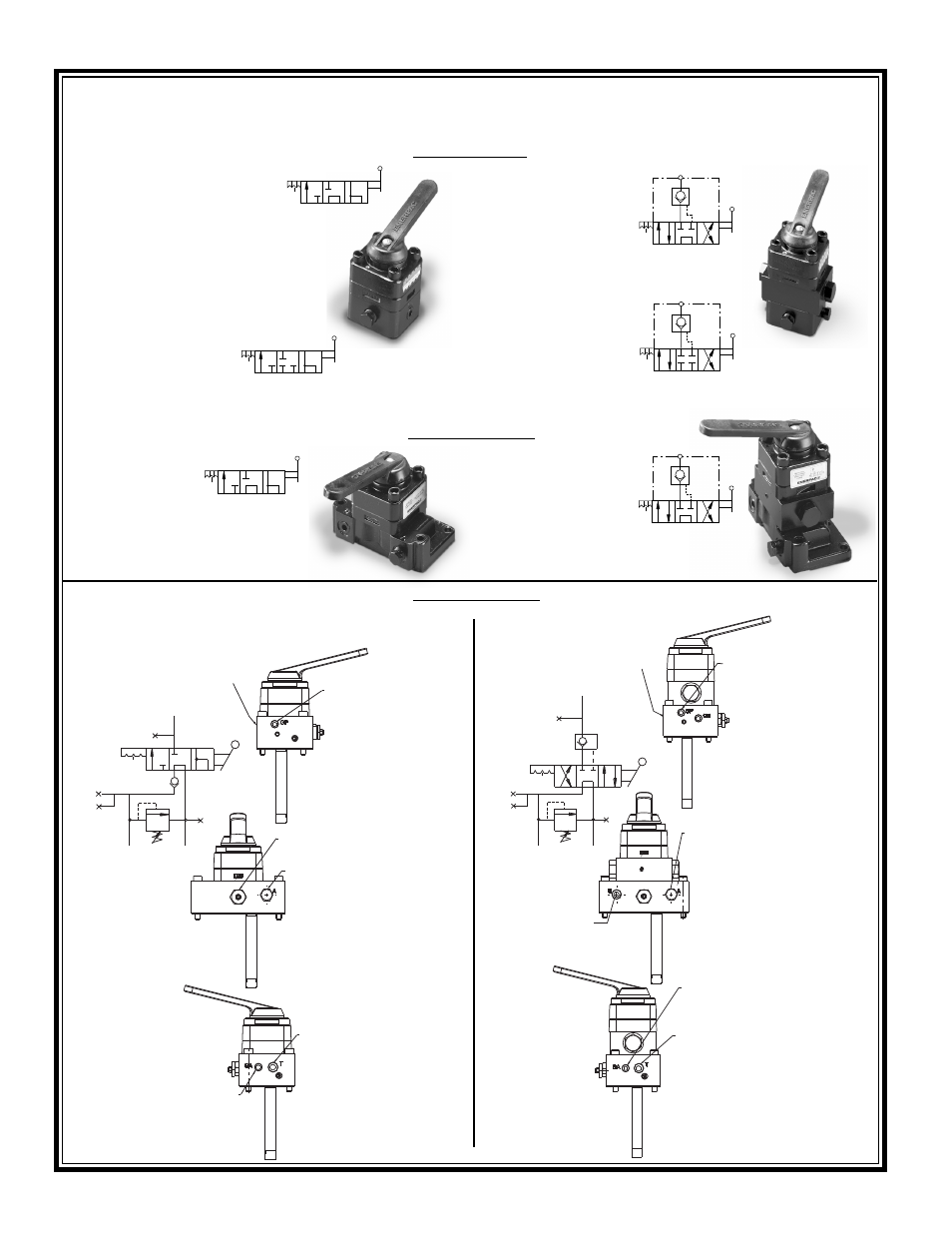

DIAGRAMMA CARATTERISTICA VALVOLE MANUALI A 3 VIE
Valvole manuali Manual Locking Valves
Avanzamento-Neutro/Chiusura-Rientro Avanzamento-Chiuisura-Rientro
VC-3 Valvola direzionale a
3 vie
Montaggio in qualsiasi
posizione conveniente in
sistemi in cui è necessario un punto
di controllo.
VC-15 Valvola direzionale a 3 vie
Versione a centro chiuso
di VC 3 per
funzionamento di cilindro
multiplo indipendente.
VM-3 valvola a 3 vie manuale
Fornisce un controllo centralizzato
della portata della
pompa. Restrizione
minima del flusso
dell'olio idraulico
durante i cicli del
cilindro.
VC-3L Valvola di
bloccaggio manuale
a 3 vie
Lo stesso come la
VC-3, ma con
caratteristica di
bloccaggio incorporata.
VC-15L Valvola di
bloccaggio manuale
a 3 vie
Lo stesso come la VC-
15, ma con
caratteristica di
bloccaggio incorporata.
VM-3L valvola di
bloccaggio manuale
a 3 vie
Lo stesso come la
VM-3 con caratteristica di
bloccaggio incorporata.
Attacco a distanza
Centro tandem
A
P T
A
P T
A
P T
A
P T
A
P T
A
P T
Centro chiuso
Centro tandem
Centro tandem
Centro chiuso
Centro tandem
Attacco sulla pompa
Attacco sulla pompa
VM33
19
VM33L
P T
A
"GA"
"GP"
"GP"
T
Raccordo “GP”.250-18
NPTF per manometro
pressione pompa Raccordo “GP”.250-18
NPTF per manometro
pressione pompa
0.375- 18 NPTF raccordo
avanzamento/ritorno
0.250- 18 NPTF
raccordo manometro
“GA”
0.375- 18 NPTF ritorno al
serbatoio ausiliare “T”
P T
A
"GP"
"GP"
"GA"
T
Raccordo “GP”.250-18
NPTF per manometro
pressione pompa Raccordo “GP”.250-18 NPTF
per manometro pressione
pompa
0.375- 18 NPTF raccordo
avanzamento/ritorno
Raccordo tappato
permanentemente
0.250- 18 NPTF raccordo
manometro “GA”
0.375- 18 NPTF ritorno al
serbatoio ausiliare “T”
Valvola di scarco tarabile dall' utente
