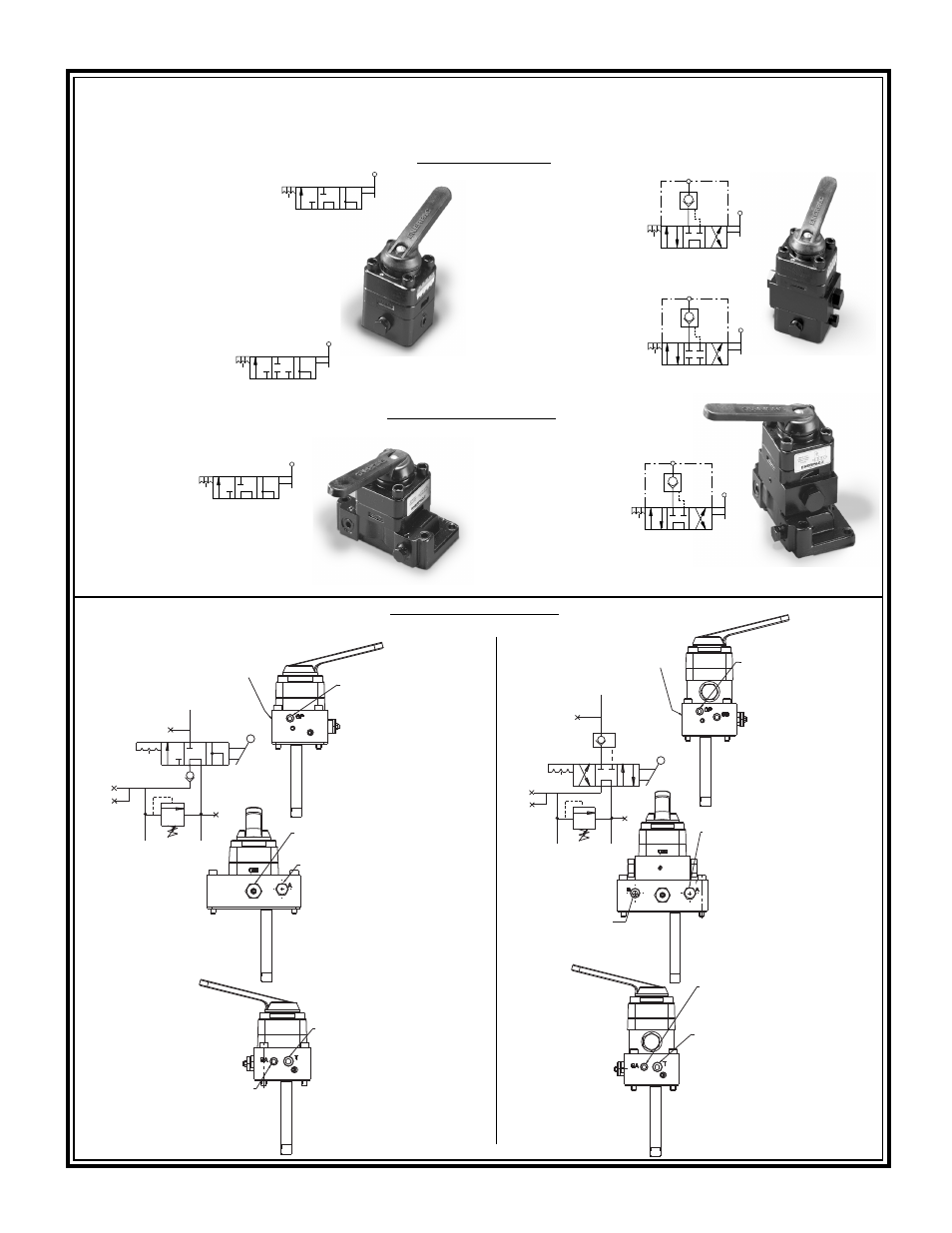

HYDRAULIKSCHALTPLÄNE DES 3-STELLUNGS-WEGEVENTILS
Manuelle Ventile Manuell gesperrte Ventile
Ausfahren-Neutral/Halt-Zurückziehen Ausfahren-Neutral/Halt-Zurückziehen
-3 manuelles 3-Stellungs-
Wegeventil VC-3
Kann an jeder beliebigen Stelle
im System eingebaut werden, wo
ein Kontrollpunkt erforderlich ist.
3 manuelles 15-Stellungs-
Wegeventil VC-15
Wegeventil VC-3 mit geschlossener
Mittelstellung für
voneinander
unabhängige Betätigung
mehrerer Zylinder.
manuelles 3-Stellungs-
Wegeventil VM-3
Zur zentralen
Steuerung der
Pumpenleistung.
Minimaler
Widerstand des
Hydraulikölflusses
während der
Zylinderzyklen.
manuelles 3-Stellungs-
Wegeventil VC-3L mit
Sperre
Wie Wegeventil VC-3, aber
mit eingebauter Sperre.
manuelles 15-Stellungs-
Wegeventil VC-3L mit
Sperre
Wie Wegeventil VC-15,
aber mit eingebauter
Sperre.
manuelles 3-Stellungs-Wegeventil
VM-3L mit Sperre
Wie Wegeventil VM-3,
aber mit eingebauter
Sperre.
Rohrleitungsmontage
Montage an der Pumpe
Geschlossene Mittelstellung
A
P T
A
P T
A
P T
A
P T
A
P T
A
P T
Tandem-Mittelstellung
Tandem-Mittelstellung
Tandem-Mittelstellung
Tandem-Mittelstellung
Geschlossene Mittelstellung
Montage an der Pumpe
VM33 VM33L
14
P T
A
"GA"
"GP"
"GP"
T
.250-18 NPTF
Anschluss „GP“ für das
Pumpendruckmessgerät
.250-18 NPTF Anschluss
„GP“ für das
Pumpendruckmessgerät
.375-18 NPTF Vorlauf-
/Rücklaufanschluss
.250-18 NPTF
Anschluss „GA“ für das
Druckmessgerät
.375-18 NPTF
Hilfstankrückführung „T“
P T
A
"GP"
"GP"
"GA"
T
.250-18 NPTF Anschluss
„GP“ für das
Pumpendruckmessgerät
.250-18 NPTF Anschluss
„GP“ für das
Pumpendruckmessgerät
.375-18 NPTF Vorlauf-
/Rücklaufanschluss
Anschluss permanent
angeschlossen
.250-18 NPTF Anschluss
„GA“ für das
Druckmessgerät
.375-18 NPTF
Hilfstankrückführung „T“
Vom Benutzer einstellbares
Überdruckventil
