P T
"GP"
"GP"
T
A B
"GA" "GB"

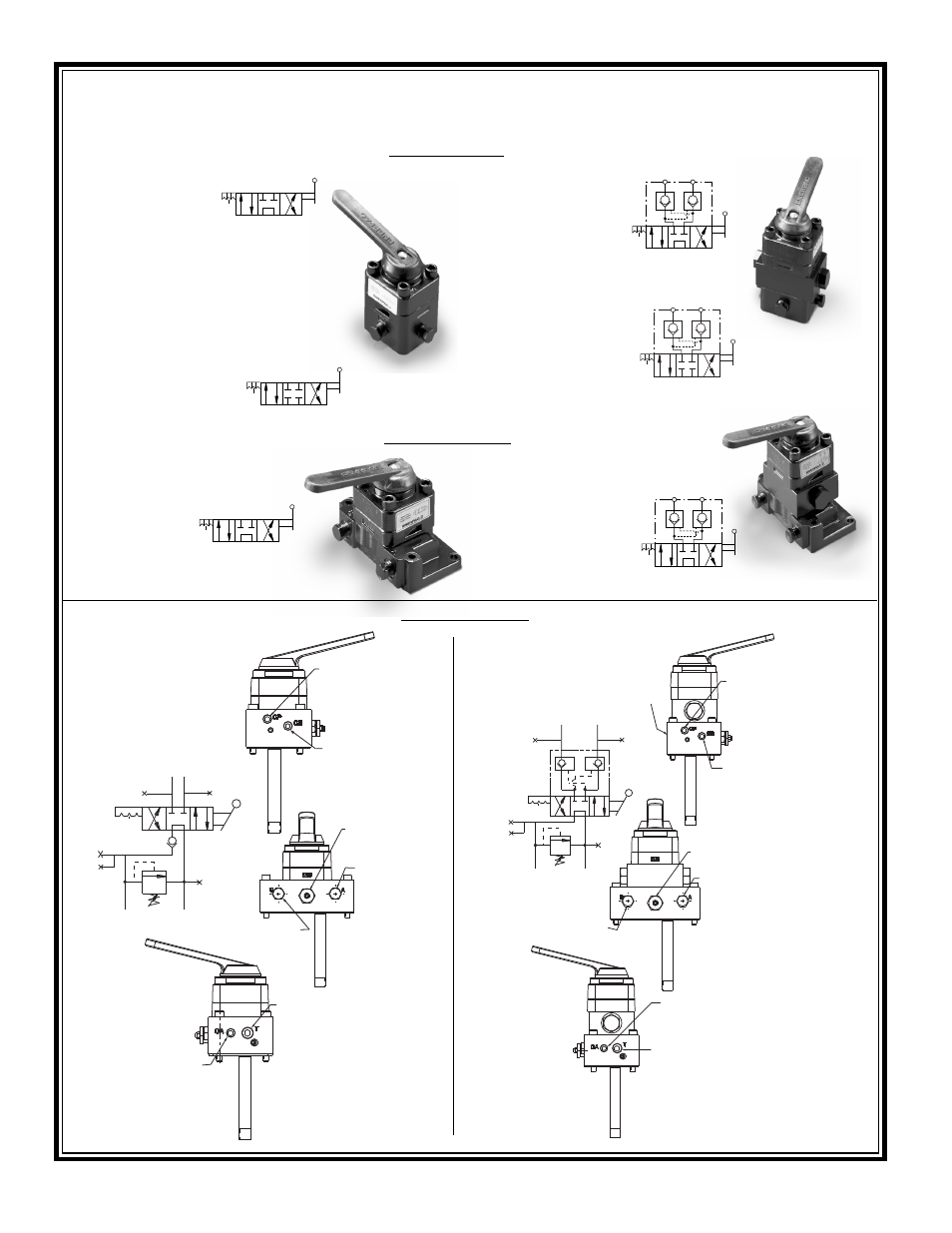

DIAGRAMMA CARATTERISTICA VALVOLE MANUALI A 4 VIE
Valvole di tipo manuale Valvole di bloccaggio di tipo manuale
Avanzamento-Neutro/Chiusura-Rientro Avanzamento-Neutro/Chiusura-Rientro
Attacco a distanza
VC-4 Valvola direzionale
a 4 vie
Valvole con comando
manuale a distanza.
Permette il controllo
sensibile ("con la punta delle dita")
dell'avanzamento e del ritorno dei cilindri
con posizione di bloccaggio centrale.
Può essere prontamente montata in
qualsiasi conveniente punto del sistema
VC-20 Valvola direzionale
a 4 vie
Versione a centro chiuso di
quanto sopra per il
funzionamento di più valvole
VM-4 Valvola a 4 vie
manuale
Permette il controllo
sensibile ("con la
punta delle dita) per
l'andata ed il ritorno
di un cilindro
VC-4L Valvola di
bloccaggio manuale a
4 vie
Lo stesso come la VC-4,
ma con caratteristica di
bloccaggio incorporata
VC-20L Valvola di
bloccaggio manuale a
4 vie
Lo stesso come la VC-20,
ma con caratteristica di
bloccaggio incorporata
VM-4L Valvola di
bloccaggio manuale a
4 vie
Lo stesso come la VM-4 con
caratteristica di bloccaggio
incorporata
A
P T
B
A
P T
B
A
P T
B
P T
A B
P T
A B
Centro chiuso
Centro tandem
Centro tandem
Centro chiuso
Centro tandem
Attacco sulla pompa
Avanzamento-Chiuisura-Rientro
Centro tandem
P T
A B
VM43 VM43L Attacco sulla pompa
20
P T
A B
"GA" "GB"
"GP"
"GP"
T
0.250- 18 NPTF
raccordo manometro
“GB”
Valvola di scarco
tarabile dall’ utente.
0.375- 18 NPTF
raccordo
avanzamento
0.375- 18 NPTF
raccordo ritorno
0.250- 18 NPTF
raccordo
manometro "GA"
0.375- 18 NPTF ritorno al
serbatoio ausiliare “T”
0.375- 18 NPTF
raccordo ritorno
0.250- 18 NPTF raccordo manometro
“GA”
0.375- 18 NPTF ritorno al serbatoio
ausiliare “T”
Valvola di scarco tarabile dall’ utente
0.375- 18 NPTF raccordo
avanzamento
Raccordo “GP”.250-18 NPTF per
manometro pressione pompa
Raccordo “GP”.250-18
NPTF per manometro
pressione pompa
0.250- 18 NPTF
raccordo manometro
“GB”
Raccordo “GP”.250-18
NPTF per manometro
pressione pompa
