17

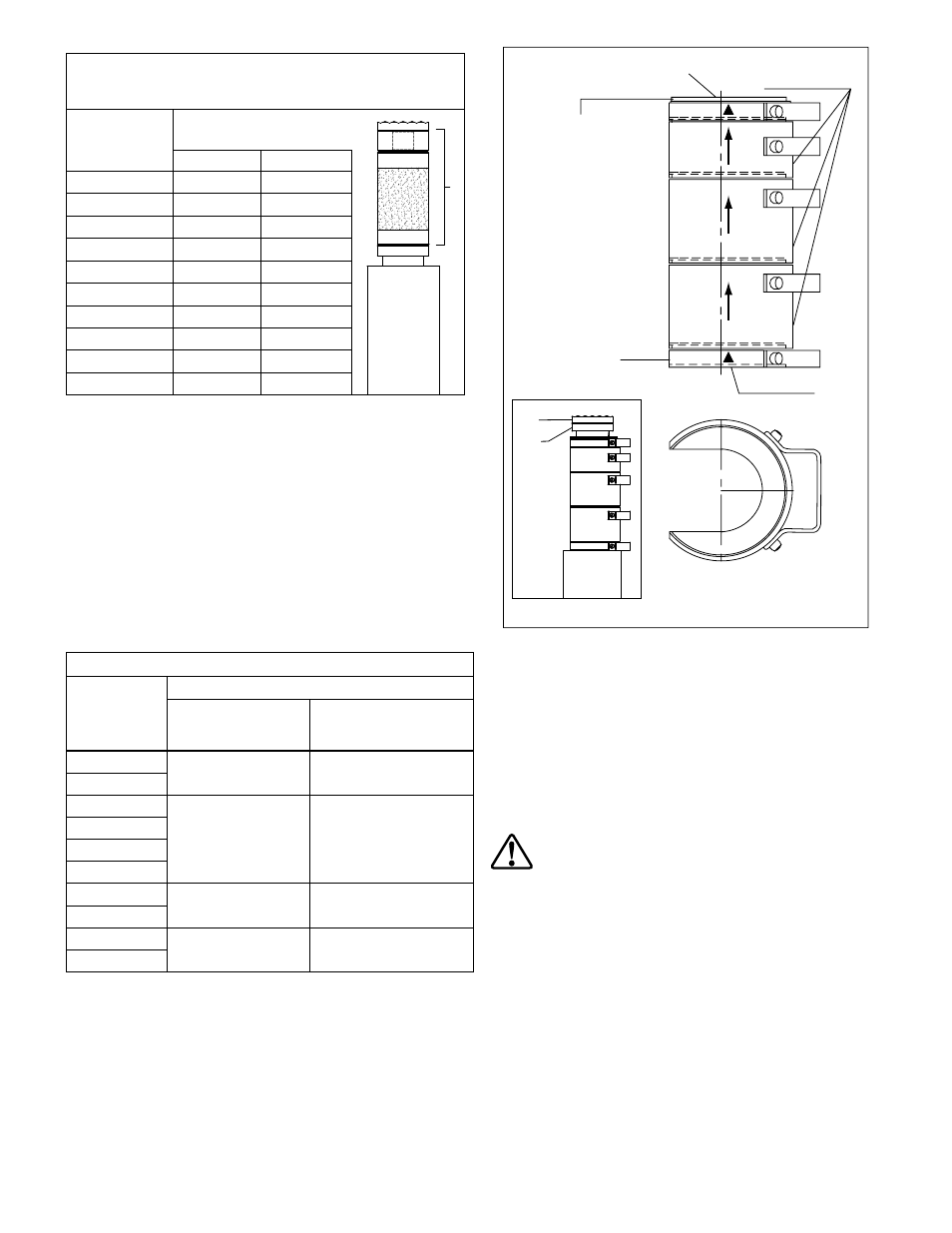

Tabla 5: Altura adicional máxima con extensiones
de la serie PRE y piezas de distancia de la
serie PRS opcionales
Modelo de gato
Tabla 5: Altura adicional
máxima (Dimensión “X”)
X
mm Pulgadas
PRAMA06014L 813 32
PRAMA06027L 279 11
PRAMA10016L 533 21
PRAMA10027L 279 11
PRASA10016L 533 21
PRASA10027L 279 11
PRASA15016L 533 21
PRASA15027L 279 11
PRASA20016L 533 21
PRASA20027L 279 11
5.5 Plataformas de carga
Se incluye una plataforma de carga no giratoria con el gato
como parte del equipo. Hay una plataforma de carga giratoria
disponible como accesorio opcional. Consulte la Tabla 6 para ver
una lista de los números de modelo de las plataformas de carga.
IMPORTANTE: Utilice una plataforma de carga giratoria, para
ajustar correctamente los puntos de elevación desnivelados.
La plataforma de carga giratoria deberá utilizarse siempre que
el desalineamiento entre la plataforma de carga estándar y el
punto de elevación sea tan grande que no pueda compensarse
solo con el uso de contrachapado u otro material comprimido
adecuado.
Tabla 6: Plataformas de carga
Modelo de
gato
Números de modelo de las plataformas de carga
Plataforma de
carga no giratoria
(estándar)
Plataforma de carga
giratoria (accesorio
opcional)
PRAMA06014L
42208E PRTS60
PRAMA06027L
PRAMA10016L
42208E PRTS60
PRAMA10027L
PRASA10016L
PRASA10027L
PRASA15016L
42208E PRTS150
PRASA15027L
PRASA20016L
42208E PRTS200
PRASA20027L
5.6 Instrucciones de apilamiento del anillo en U (véase
la Figura 5)
Los anillos en U de Pow'r-Riser (accesorios opcionales) permiten
una carga mecánica efectiva de una carga ya elevada. Los anillos
en U se colocan en la parte superior de la carcasa del cilindro y
alrededor del vástago del cilindro extendido. Están disponibles
en 5 longitudes diferentes para cada modelo de Pow'r-Riser.
Assembled View
Anillo
de
soporte
de carga
Plataforma
de carga
Anillo en U de acero
(parte superior)
Anillo en U de
aluminio
Anillo en U
de acero
(parte inferior)
Anillo en U de
aluminio
Posicionador
(en cada anillo
en U y en la
parte superior
de la carcasa del
cilindro)
Figura 5, Apilamiento para el anillo en U (ejemplo típico)
Para asegurar el alineamiento e instalación adecuados, la
superfi cie superior de la carcasa del cilindro y la superfi cie
superior de cada anillo en U contienen posicionadores. La parte
inferior de la superfi cie de cada anillo en U contiene acopladores.
Los anillos en U están hechos de acero y de aluminio. Un anillo
en U de acero siempre debe estar al principio y al fi nal de la pila
de anillos en U. Los anillos en U de aluminio siempre deben estar
en el medio del bloque, entre los dos anillos en U de acero. Este
apilamiento ayuda a evitar daños a los anillos en U de aluminio.
PRECAUCIÓN: Nunca ponga un anillo en U de aluminio
al principio o al fi nal de la pila de anillos en U.
Instale los anillos en U como se describe en los siguientes pasos:
1. Eleve la carga a la altura deseada con ayuda del gato.
Consulte las instrucciones de la Sección 5.3 de este manual.
2. Coloque un anillo en U de acero en la parte superior de
la carcasa del cilindro, alrededor del vástago del cilindro
extendido.
3. Según sea necesario, coloque uno o más anillos en U de
aluminio encima del anillo en U de acero, alrededor del
vástago del cilindro extendido. La cantidad de anillos en U
de aluminio que habrá que instalar puede variar, en función
del modelo de gato, de la altura de elevación y del conjunto
de anillos en U que se van a utilizar. Consulte la Tabla 7 para
obtener información adicional.
4. Coloque un segundo anillo en U de acero en la parte superior
de la pila de anillos en U.
