14
4.3 Uso del gato por primera vez
Nota: Consulte la Sección 5.0 para ver las instrucciones de
funcionamiento detalladas del gato.
1. En los modelos de la serie PRAMA, asegúrese de que la
palanca de la válvula de control esté en la posición central
(neutral/de retención).
Nota: En los modelos de la serie PRASA, la válvula de control
accionada mediante aire vuelve a la posición central (neutral/
de retención) cuando los botones del mando remoto no están
pulsados.
2. Conecte una manguera de aire a la conexión de entrada de
aire (anotación #10).
Nota: En los modelos de la serie PRAMA, el motor arrancará
inmediatamente cuando se abra la válvula de suministro de
aire. En los modelos de la serie PRASA controlados por mando
remoto, el motor arrancará automáticamente cuando se pulse
cualquiera de los botones del mando remoto.
3. Abra la válvula de suministro de aire (anotación #4). Ajuste la
presión del aire a un mínimo de 5,5 bar [80 psi] mediante el
botón de regulación.
IMPORTANTE: Realice el siguiente paso sin carga en el gato.
4. Compruebe el buen funcionamiento extendiendo y replegando
totalmente el cilindro (anotación #13). Utilice la palanca en la
válvula de control manual (anotación #5 - modelos de la serie
PRAMA) o los botones del mando remoto (anotación #6 -
modelos de la serie PRASA) para controlar el movimiento del
cilindro. Para retirar el aire del sistema, cicle el cilindro según
sea necesario hasta que funcione suavemente.
4.4 Uso de la manija para posicionar el gato
1. Pulse la palanca de bloqueo de la manija (anotación #1) para
liberar el pasador de bloqueo.
2. Al liberar el pasador de bloqueo, posicione la manija
(anotación #2) en la posición deseada y libere la palanca de
bloqueo de la manija (anotación #1) para colocar el pasador
de bloqueo.
3. El gato podrá entonces inclinarse hacia las ruedas y se
podrá tirar o empujar hacia el área de trabajo. Tenga cuidado
al caminar de espaldas.
4. Si lo necesita, podrá elevar el gato con la barra de elevación
(anotación #3 - si la hubiere) o con el cáncamo o cáncamos
de elevación (anotación #17 - si los hubiere).
Nota: Los modelos de carrera corta de la serie PRAMA060,
PRA_A100 y PRASA150 tienen instaladas barras de elevación.
La barras de elevación no se utilizan en ningún modelo de carrera
larga ni en el modelo de carrera corta PRASA20016L.
Todos los modelos de carrera larga están equipados con un
cáncamo para izar. El modelo de carrera corta PRASA20016L
está equipado con dos cáncamos para izar. Los modelos de
carrera corta de la serie PRAMA060, PRA_A100 y PRASA150 no
tienen instalados cáncamos para izar.
ADVERTENCIA: Eleve el gato utilizando únicamente
uno o más cáncamos de elevación o barras de
elevación. Nunca intente elevar el gato utilizando la
manija. La manija solo debe utilizarse para transportar el gato
sobre las ruedas y para colocarlo bajo el punto de elevación.
5. Con la manija, ajuste la posición del gato para que la
plataforma de carga del cilindro esté centrada bajo el punto
de elevación de la carga.
ADVERTENCIA: Asegúrese de que el gato está situado
en una superfi cie de soporte sólida y nivelada, con el
cilindro de elevación en posición perpendicular al
suelo. El uso del gato en una superfi cie desnivelada podría
provocar su desplazamiento y la pérdida de la carga. Según sea
necesario, utilice una plataforma de carga giratoria para ajustar
correctamente los puntos de elevación desnivelados. Consulte
la Sección 5.5 para obtener información adicional.
5.0 FUNCIONAMIENTO
5.1 Válvulas de control (véase la Figura 3)
Válvula de 4 vías accionada manualmente:
Con funcionamiento del motor de la bomba:
• Mueva la palanca a la posición extendida para elevar el
cilindro.
• Mueva la palanca a la posición de repliegue para descender el
cilindro.
• La posición central es neutral/de retención. El cilindro deja de
moverse y retiene la carga. Esta también se conoce como la
posición "de reposo".
Válvula de 4 vías accionada mediante aire con mando remoto:
• Para arrancar el motor y extender el cilindro, presione el botón
de la fl echa hacia arriba.
• Para arrancar el moto y replegar el cilindro, presione el botón
de la fl echa hacia abajo.
• Para una posición neutral/de retención, libere los dos botones
del mando remoto. El motor se detendrá.
La velocidad de elevación y del par de torsión se pueden regular
mediante el regulador de presión de aire. El regulador debería
ajustarse a un máximo de 7 bar [100 psi], con el motor de aire
encendido y la válvula de suministro de aire completamente
abierta.
IMPORTANTE: Los ajustes de presión superiores a 7 bar [100 psi]
reducirán la vida útil del motor de aire y anulará la garantía del
producto.
( )
Válvula accionada manualmente: La posición central es
neutral/de retención.
Válvula accionada por aire: Permanece en posición central, neutral/
de retención,hasta que se pulse el botón de fl echa hacia arriba o
fl echa hacia abajo del mando remoto.
RETROCESO
(descender)
RETROCESO
(descender)
EXTENSIÓN
(elevar)
EXTENSIÓN
(elevar)

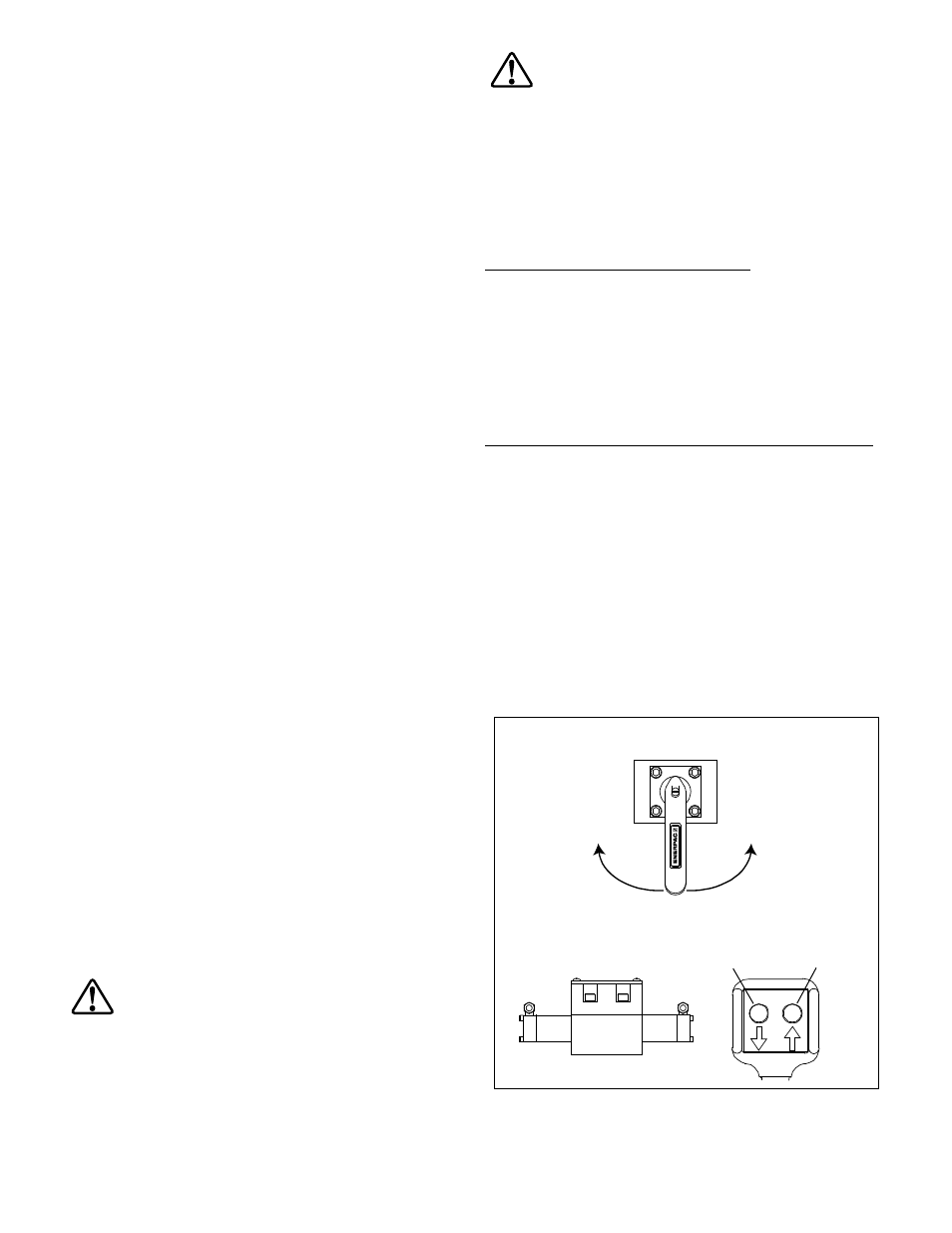

Figura 3, Válvula de control y detalles del mando remoto
