DESPUÉS DE FINALIZAR EL TRABAJO:
Repliegue completamente el cilindro y cierre la válvula de
suministro de aire. Con el motor apagado, cambie repetidas veces
la posición de la válvula de control a las posiciones de extensión y
de repliegue para liberar la presión del sistema.
Desconecte la manguera de suministro de aire y retire cualquier
extensión o pieza de distancia del cilindro. Coloque los anillos
en U (en caso de utilizarse) en el bastidor de almacenamiento
suministrado con el gato.
Guarde el gato y sus accesorios en un lugar limpio y seco, sin
humedad y sin luz solar directa.
5.4 Instrucciones de apilamiento –. Extensiones y
piezas de distancia (véase Figura 4)
Las extensiones y piezas de distancia se encuentran disponibles
como accesorios opcionales en su distribuidor autorizado de
Enerpac. Pueden solicitarse de manera individual o en conjunto.
Consulte las tablas 3 y 4 para obtener información adicional.
Las extensiones de la serie PRE permiten que la altura de la
elevación útil del gato aumente en longitudes de 127, 178, 229
o 279 mm [5, 7, 9 o 11 pulgadas]. Únicamente en los modelos
Pow'r-Riser de carrera corta se pueden utilizar extensiones más
largas, de manera que la altura de elevación útil aumente en
longitudes de 356 o 457 mm [14 o 18 pulgadas].
Las piezas de distancia de la serie PRS permiten ajustes precisos
adicionales en la extensión de la altura. Se pueden utilizar
individualmente o junto con las extensiones de la serie PRE.
Tabla 3: Extensión de la serie PRE (accesorios opcionales)
Modelo de extensión
Anchura (de cada uno)
mm
Pulgadas
PRE5
127
5
PRE7
178
7
PRE9
229
9
PRE11
279
11
PRE14 *
356
14
PRE18 *
457
18
Conjunto de la
extensión PRES6024
Incluye PRE5, PRE7, PRE11 y PRE18
(1 cada uno).
*
Únicamente para gatos de carrera corta (modelos que terminan
por “14L” y “16L”)
Tabla 4: Piezas de distancia de la serie PRS
(accesorios opcionales)
Modelo de piezas de
distancia
Anchura (de cada uno)
mm
Pulgadas
PRS1
25
1
PRS2
51
2
PRS3
76
3
Conjunto de piezas de
distancia PRS4
El conjunto incluye PRS1, PRS2 y PRS3
(1 cada uno).
PRECAUCIÓN: Nunca exceda la altura adicional
máxima establecida para el modelo de su gato.
Consulte la Tabla 5 para obtener información adicional.
Importante: Consulte
la Tabla 5 para obtener
información sobre la altura
adicional máxima.
Piezas de distancia
de la serie PRS
(véase la Tabla 4)
Plataforma de
carga (véase la
Tabla 6)
Extensión de la
serie PRE (véase la
Tabla 3)
Vástago del cilindro

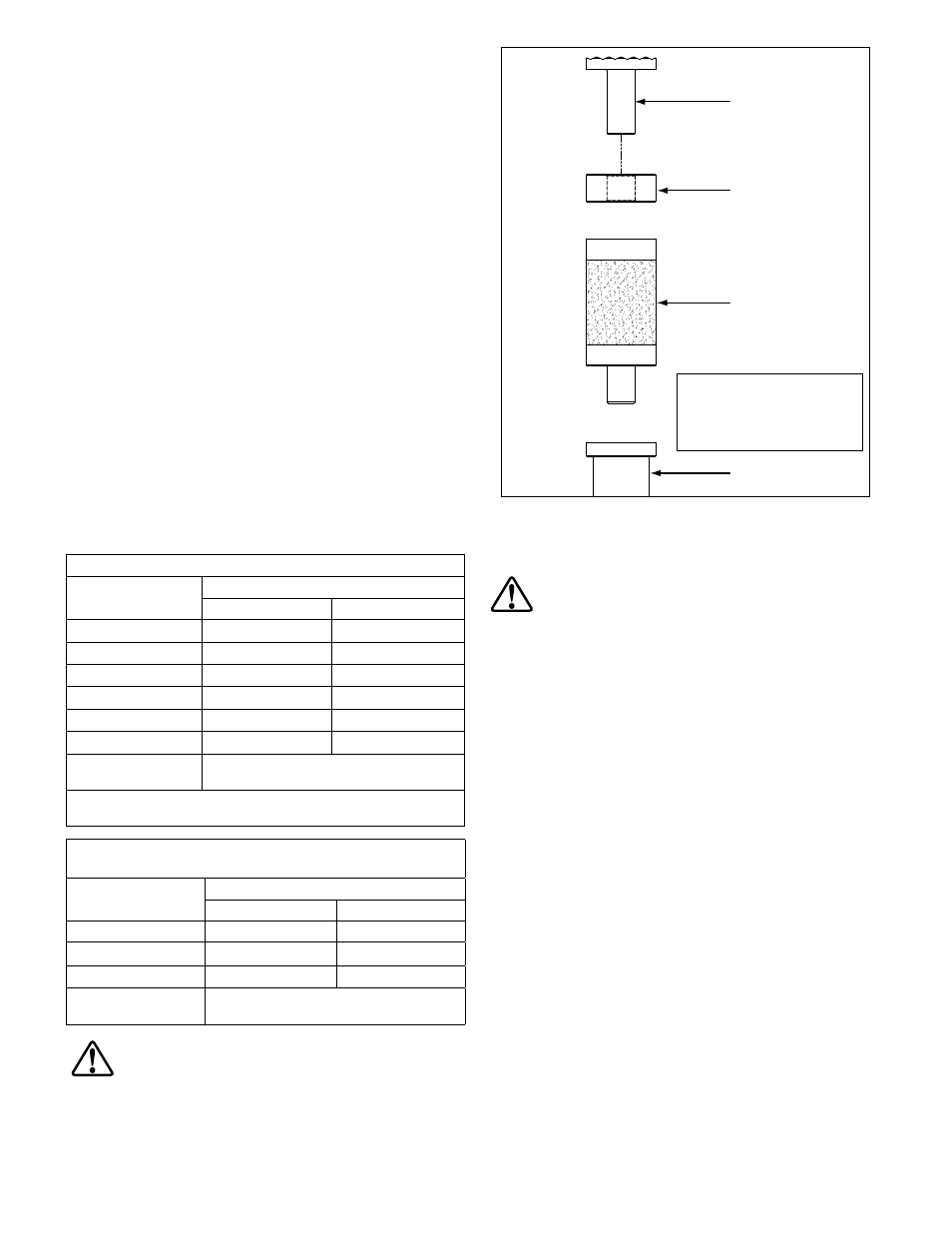

Figura 4, Instalación de las extensiones y
piezas de distancia (ejemplo típico)
ADVERTENCIA: El incumplimiento de las siguientes
instrucciones podría provocar el desplazamiento o la
caída de la carga. Puede provocar una lesión personal
grave y/o daños a la propiedad.
Siga las siguientes instrucciones cuando utilice extensiones de
la serie PRE y/o piezas de distancia de la serie PRS:
• Para cargas de hasta 60 toneladas [54 toneladas métricas]:
Se pueden incluir dos extensiones de la serie PRE en el
apilamiento, siempre y cuando no exceda la altura máxima
(véase la Tabla 5) y se observen las siguientes excepciones:
1) Modelo de gato PRAMA06014L: Solo se puede incluir
una extensión PRE18 en el apilamiento.
2)
Todos los modelos de gato que terminan por “16L”:
Solo se puede incluir una extensión PRE11, PRE14 o
PRE18 en el apilamiento.
3)
Todos los modelos de gato que terminan por “27L”:
No se pueden incluir las extensiones de PRE14 y PRE18
en el apilamiento. Estas extensiones están diseñadas
únicamente para gatos de carrera corta (modelos que
terminan por “14L” y “16L”).
•
Para cargas de hasta 60 toneladas [54 toneladas métricas]
o carreras de más de 356 mm [14 pulgadas]: Solo se puede
incluir una extensión de la serie PRE y una pieza de distancia
de la serie PRS en el apilamiento.
• Nunca deje que la altura total de las piezas de distancia
sobrepase los 76 mm [3 pulgadas].
•
Nunca exceda la altura adicional máxima establecida para el
modelo de su gato. Consulte la Tabla 5, dimensión “X”.
