Enerpac PR-Series Air - Manual (Page 13)

13
19
1
5
9
16
7
13
14
4 10 11
12
15
3
8
6
18
2
19
20
17

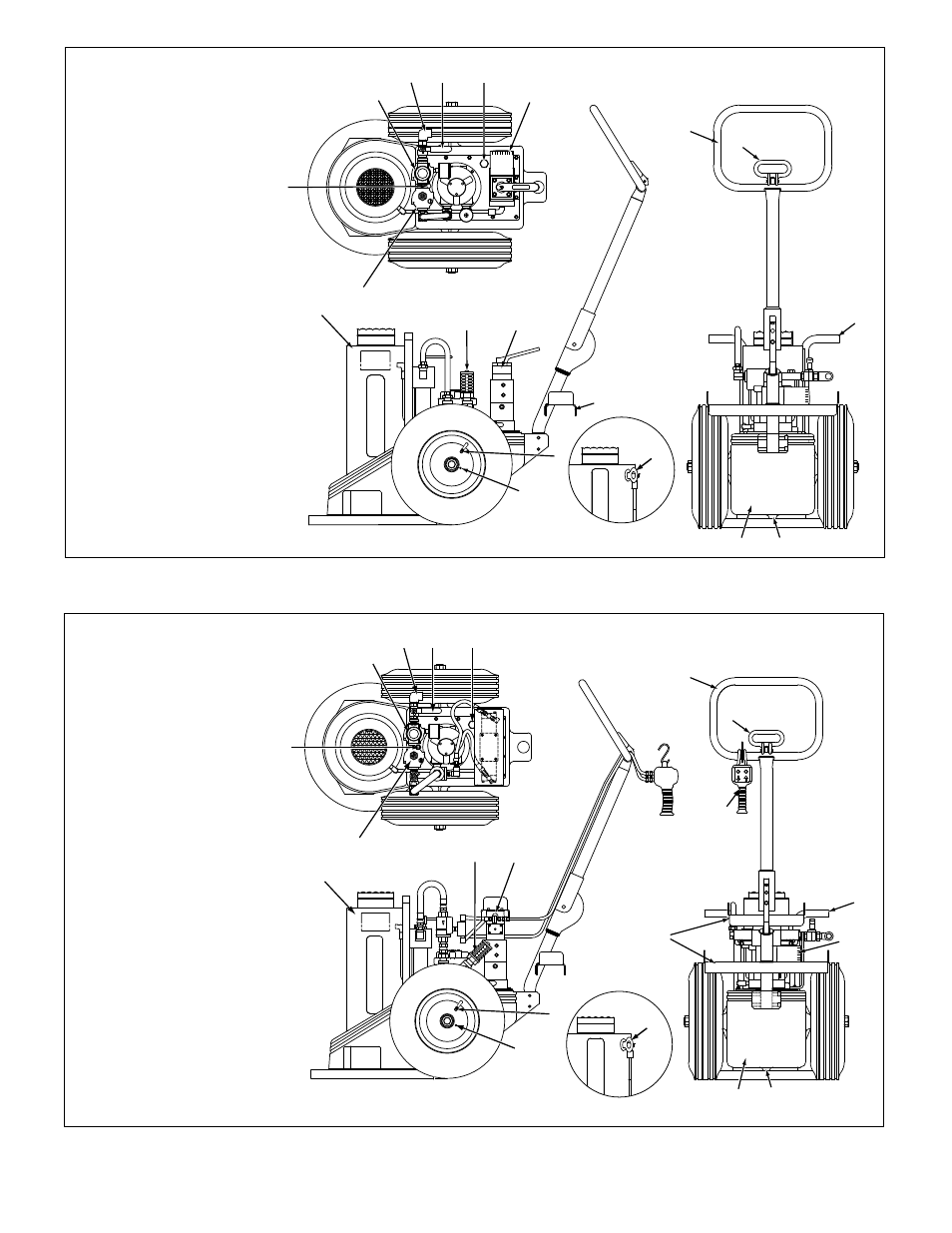

Figura 2, Características y componentes principales - Modelos de la serie PRASA
Referencias:
1. Palanca de bloqueo de la manija
2. Conjunto de manija
3. Barra de elevación *
4. Válvula de suministro de aire
5. Válvula de control,
accionada por aire
6. Mando remoto
7. Lubricador para línea de aire
8. Conducto de aireación del depósito
9. Filtro/regulador para línea de airer
10. Conexión de entrada de aire (1/2" NPT)
11. Tapón de llenado del aceite
12. Filtro del aceite
13. Cilindro hidráulico
14. Depósito hidráulico
15. Tapón de drenado del aceite
16. Silenciador
17. Cáncamo para izar *
18. Accesorio para la grasa de los cojinetes
de las ruedas
19. Válvula de aire del neumático
20. Almacenamiento de los anillos en U
*
No disponible en todos los modelos.
RAISE
LOWER
7
1
15
3
18
19
16
13
5
8
9
7
12
4 10 11
2
14
20
Figura 1, Características y componentes principales - Modelos de la serie PRAMA
Referencias:
1. Palanca de bloqueo de la manija
2. Conjunto de manija
3. Barra de elevación *
4. Válvula de suministro de aire
5. Válvula de control, manual
7. Lubricador para línea de aire
8. Conducto de aireación del depósito
9. Filtro/regulador para línea de aire
10. Conexión de entrada de aire (1/2" NPT)
11. Tapón de llenado del aceite
12. Filtro del aceite
13. Cilindro hidráulico
14. Depósito hidráulico
15. Tapón de drenado del aceite
16. Silenciador
17. Cáncamo para izar *
18. Accesorio para la grasa de los cojinetes
de las ruedas
19. Válvula de aire del neumático
20. Almacenamiento de los anillos en U
*
No disponible en todos los modelos..
17
