Deckorators Secondary Handrail - Manual (Page 5)

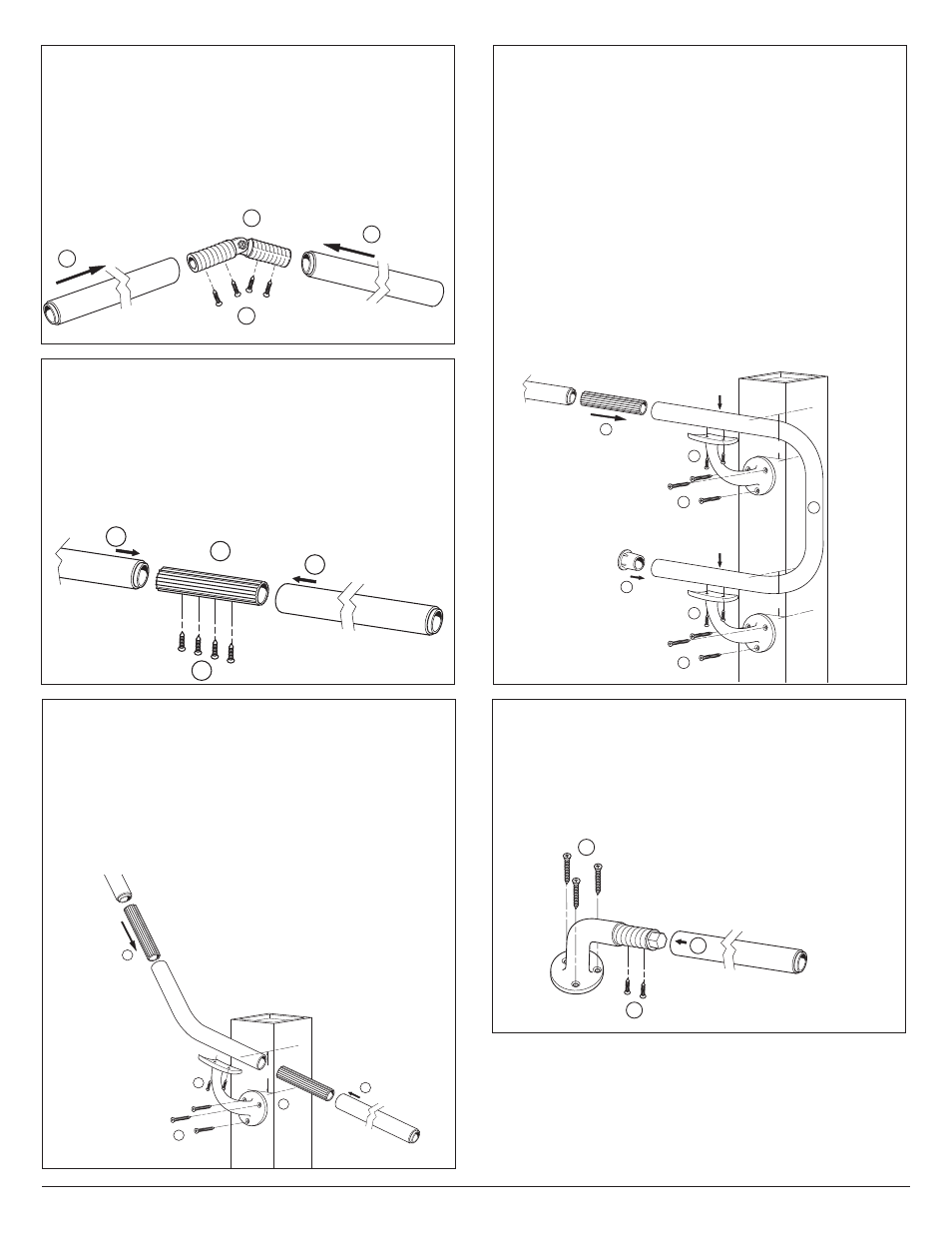

Raccord ajustable
Étape 1 : Mesurez l’angle voulu. Joignez les deux moitiés du raccord
ensemble en insérant le boulon. Placez les deux moitiés du raccord à
l’angle voulu et resserrez le bouton pour installer.
Étape 2 : Coupez les rampes à 1/2 de l’angle voulu. Glissez les rampes
dans le raccord ajustable.
Étape 3 : Percez des avant-trous de 3/16 po et attachez les rampes
ensemble en utilisant les vis de 3/4 po.
1
2
2
3
AdjustableJoiner2.ai
Trousse de raccords d’aluminium
Étape 1 : Utilisez le raccord d’aluminium pour attacher les éléments de
rampe aux joints droits.
Étape 2 : Glissez le raccord à une distance égale dans les deux
éléments. Percez des avant-trous de 3/16 po et fixez avec les vis de
3/4 po fournies.
Remarque : Tous les raccords devraient être supportés par une
fixation d’aluminium. Aussi proche que possible du joint.
1
2
2
AluminumJoinerKit2.ai
3
Coudes d’escalier
Étape 1 : Attachez la fixation d’aluminium au poteau en suivant les
instructions sous « Fixation d’aluminium. »
Étape 2 : Choisissez le degré approprié pour le coude d’escalier. Glis-
sez les raccords d’aluminium dans chaque côté du coude d’escalier.
Glissez les raccords dans les rampes et suivez les instructions pour la
« Trousse de raccords d’aluminium. »
Étape 3 : Installez le coude à la fixation en perçant des avant-trous de
3/16 po et en fixant avec les vis de 1 po fournies.
3
4
1
2
2
2"
StairElbow.ai
Boucle handicap
Étape 1 : Placez la boucle handicap à l’emplacement voulu. Marquez
et coupez la boucle au besoin.
Étape 2 : Installez la boucle handicap au système de rampes en
utilisant le raccord d’aluminium (pour une installation à niveau) ou un
raccord ajustable (pour une installation inclinée).
Étape 3 : Installez les fixations d’aluminium du haut et du bas à la
surface aux emplacements voulus en suivant les instructions sous
« Fixation d’aluminium. »
Étape 2 : Installez la boucle handicap aux fixations d’aluminium en
perçant des avant-trous de 3/16 po et en fixant avec les vis de 1 po
fournies.
Étape 5 : Fixez le capuchon d’extrémité à l’extrémité non finie de la
boucle.
Remarque : La méthode d’installation alternative utilise le coude
de poteau de 90° pour la partie inférieure de la boucle handicap en
terminant dans le poteau d’extrémité.
4
1
2
2"
3
3
4
5
2"
HandicapLoop.ai
Coude de poteau de 90°
Étape 1 : Glissez le coude de poteau de 90° dans la rampe.
Étape 2 : Percez les avant-trous de 5/32 po dans la surface voulue et
fixez le coude de poteau en utilisant les vis de 1 1/2 po fournies.
Étape 3 : Percez des avant-trous de 3/16 po et attachez en utilisant les
vis de 3/4 po.
1
2
3
90°Post Return2.ai
Instructions d’installation de rampes secondaires - page 2
