INSTALLATION DE L'ENSEMBLE
DE ROUES
Pour installer les roues, vous aurez besoin des outils suivants:
• Clй а douilles avec douille ½ po ou 13 mm
• Tournevis à tête cruciforme
• Pinces à becs fins (si équipé avec écrou e-ring)
Pour installer l'Ensemble de Roues, procédez comme suit:
(Voir la Figure 36)
1. Placez la génératrice sur une surface plane rigide. Pour
faciliter l'assemblage, soulevez temporairement l'unité à l'aide
de blocs.
2. Faites glisser l'essieu à travers les trous des supports
présents sur le berceau de la génératrice, puis ajoutez deux
butées d'espacement sur chaque bout sortant de l'essieu.
3A. Glissez une roue sur chaque bout de l'essieu et fixez-la à
l'aide d'une rondelle et d'une tige de retenue (ou écrou
e-ring en plaçant l'écrou e-ring sur la rainure de l'essieu).
REMARQUE: Posez les roues avec la valve à pneu pointant vers
l'extérieur.
3B. Placez un bout des pinces à becs fins au-dessous de l'essieu
et l'autre bout des pinces au-dessus de l'écrou e-ring. Assurez
l'assise de l'écrou e-ring en serrant les pinces.
4. Tel qu'illustré, glissez la tige de relâchement de la poignée sur
la barre d'assemblage des roues avant.
5. Fixez l'ensemble des roues avant au berceau à l'aide des vis
de blocage, des rondelles et des contre-écrous. Enlevez les
blocs temporaires.
6. Glisser le pare-chocs sur le pré-enfilé soi la vis qui entraînant
et attache le trombone de ressort au générateur.
7. Fixez la poignée sur l'assemblage des roues avant à l'aide de
la tige de relâchement de la poignée.
8. Vérifiez que toutes les attaches sont fermement fixées et que
les pneus sont gonflés adéquatement. La pression des pneus
devrait se situer entre 15 et 40 psi.

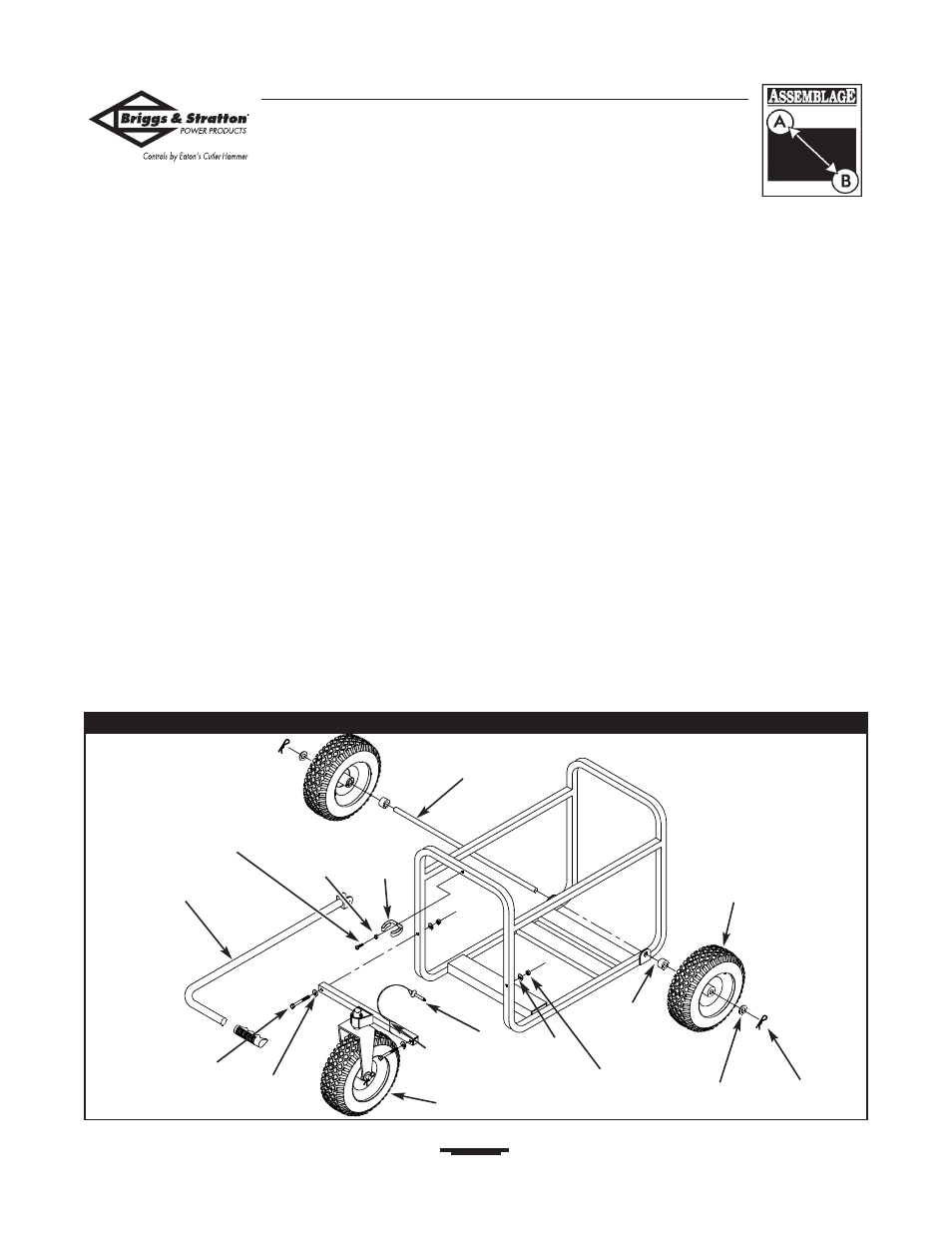

Figure 36 — Assemblage des Roues
Poignée
Anneau
à cordon
Roues
Essieu
Agrafe à
Ressort
Vis Autoperceuse
Rondelle Tige de
retenue
Butée
d'espacement
de roue
Contre-
écrou
Rondelle
Rondelle
Tige de
relâchement
Assemblage de
roues avant
Vis d'Assemblage
Pare-chocs
