Briggs & Stratton Home Generator System - Manual (Page 38)

Sistema de Generador Doméstico de Briggs & Stratton Power Products
Manual del Propietario
38
INSTALACIÓN DEL EQUIPO DE
LA RUEDA
Para llevar a cabo la instalación del equipo de la rueda, se
necesitan las siguientes herramientas:
• Llave de tubo con tubos de 1/2" o 13 mm
• Destornillador tipo Phillips
• Pinzas de puntas de aguja (si equipó con el e-ring)
Instale el Equipo de la Rueda de la Siguiente Manera:
(Vea la Figura 20)
1. Ubique el generador sobre una superficie rígida y plana. Eleve
transitoriamente la unidad utilizando bloques para facilitar el
armado.
2. Deslice el eje a través de los orificios de los soportes
provistos en la base de soporte del generador y agregue los
dos espaciadores en cada extremo saliente del eje.
3A. Deslice una rueda en cada extremo del eje y fíjela utilizando
una arandela y un pasador de retención (o e-ring colocando
el e-ring en la ranura del eje).
NOTA: Instale las ruedas con la válvula de inflado con aire
orientada hacia fuera.
3B. Coloque un extremo de las pinzas de puntas de aguja en la
parte inferior del eje y el otro extremo de las pinzas en la
parte superior del e-ring. Asiente el e-ring cerrando las
pinzas.
4. Deslice el lazo del cabo del pasador de liberación de la
manija sobre la barra del conjunto de la rueda delantera, tal
como se muestra.
5. Una el conjunto de la rueda delantera a la base de soporte
utilizando los tornillos de presión, las arandelas planas y las
tuercas prisioneras. Retire los bloques transitorios.
6. Deslice los parachoques en el pre tornillo auto taladre
enhebrado y conecte el clip de resorte al generador.
7. Coloque la manija en el conjunto de la rueda delantera
utilizando el pasador de liberación de la manija.
8. Controle que todos los sujetadores estén ceñidos y que los
neumáticos estén inflados adecuadamente. El rango de
operación debe estar entre 15 y 40 psi (libras por pulgada
cuadrada).

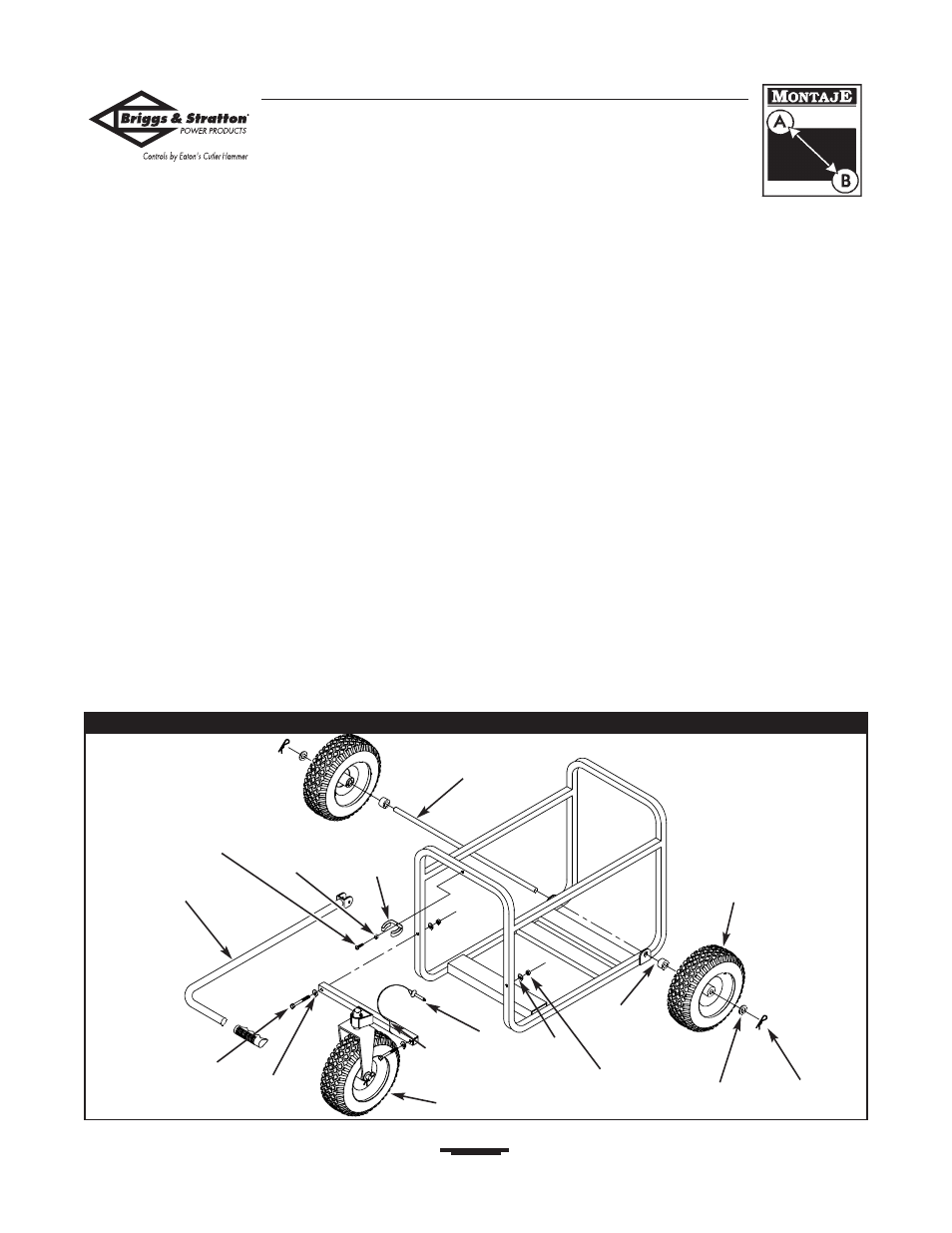

Figura 20 — Arme el Equipo de la Rueda
Manija
Lazo de
Cabo
Rueda
Eje
Abrazadera
a Resorte
Tornillo
Autoperforante
Arandela Plana Pasador de
Retención
Espaciador
de la Rueda
Tuerca
Prisionera
Arandela
Plana
Arandela
Plana
Pasador de
Liberación
de la Manija
Conjunto de la
Rueda Delantera
Tornillo de Presión
Parachoques
