Configuration du système

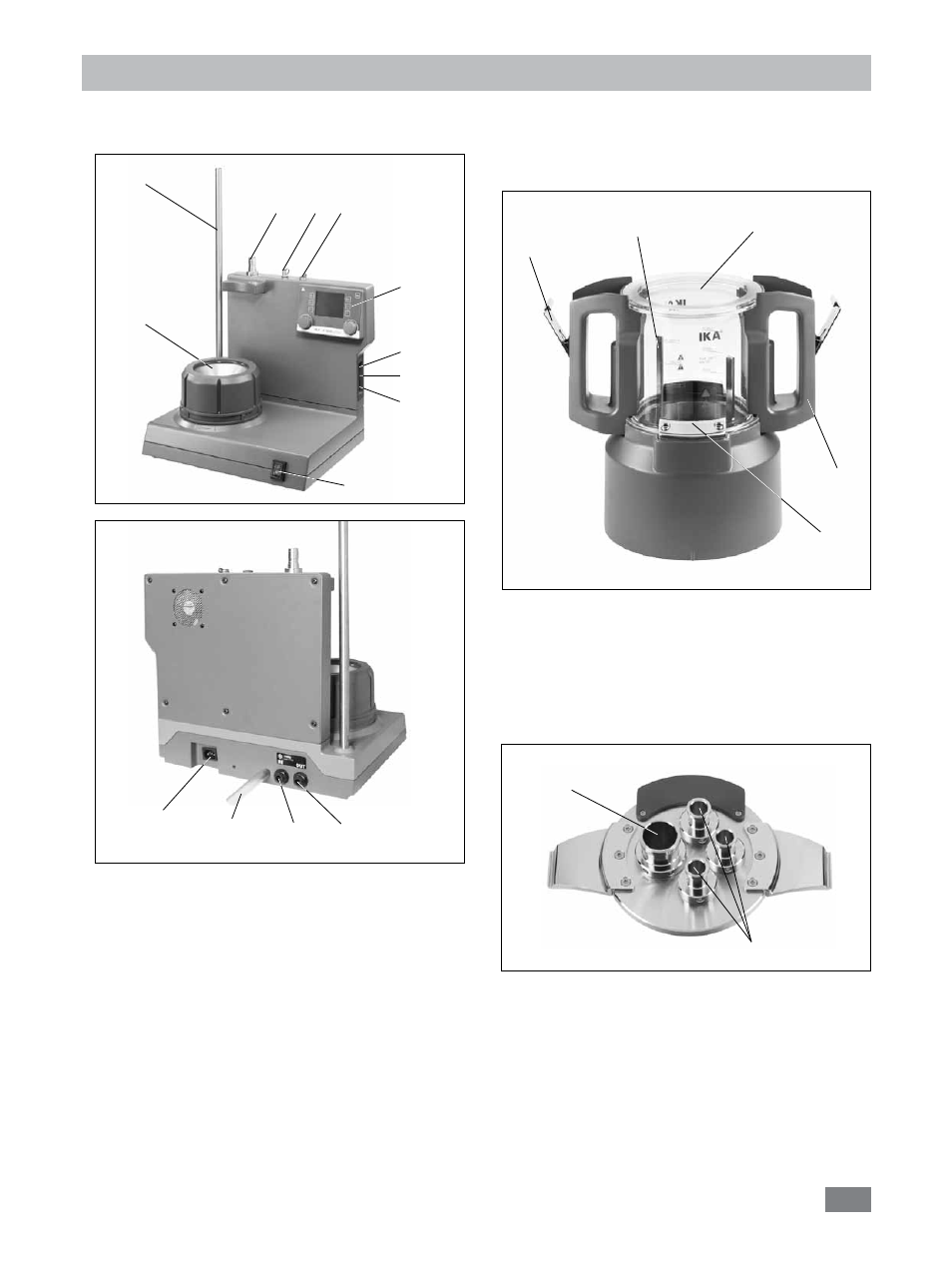

Le réacteur de laboratoire IKA ® LR 1000 control comporte:
• LR 1000 control base:
A: interrupteur d’appareil
B: éléments de commande et écran
C: bloc chauffant (avec serpentin réfrigérant
intégré pour le branchement de systèmes de
refroidissement externes)
D: statif pour fixation d’accessoires
E: douille pour sonde de température
F: douille pour la sonde de mesure du pH
G: Logement pour appareil de dispersion (station de
stationnement)
H: Circuit de sécurité réglable
I: port USB
J: port RS 232
K: prise secteur
L: tuyau d’évacuation
M*: Raccord de refroidissement IN
N*: Raccord de refroidissement OUT
Fig. 2
D
A
C
B
E F G
H
I
J
Fig. 3
K
L
M N
• Cuve de réacteur de laboratoire:
O: Récipient en verre (verre silicate de bore 3.3)
P: poignée
R: fermeture de couvercle
S: fermeture de récipient
T: agitateur à ancre
• Système de couvercle pour le réacteur:
U: NS 29/32
V: NS 14/23
Fig. 4
O
P
R
S
T
Fig. 5
U
V
*Remarque: ces raccords ne doivent être utilisés que pour
les besoins de refroidissement.
