Page 36
36
4.
Desmontar la tuercas, pernos y arandelas de la parte
superior de la barandilla trasera. Plegar la barandilla
trasera sobre la plataforma teniendo cuidado de
mantener la puerta asegurada en todo momento.
5.
Desmontar la tuercas, pernos y arandelas de la parte
superior de las barandillas laterales y desde la guía
intermedia del compartimento de deslizamiento.
Levantar y plegar una barandilla lateral de modo que
descanse sobre el compartimento. Repetir con las
otras barandillas laterales.
P
ROCEDIMIENTO
DE
MONTAJE
1.
Levantar las barandillas laterales, asegurándose de
que se empuja cada una de ellas para asegurar la
barandilla en posición vertical.
2.
Instalar los pernos, arandelas y tuercas entre las
barandillas laterales, apretar con firmeza.
3.
Levantar el conjunto de barandilla trasera, alinear los
taladros e instalar pasadores, arandelas y tuercas.
Apretar con firmeza.

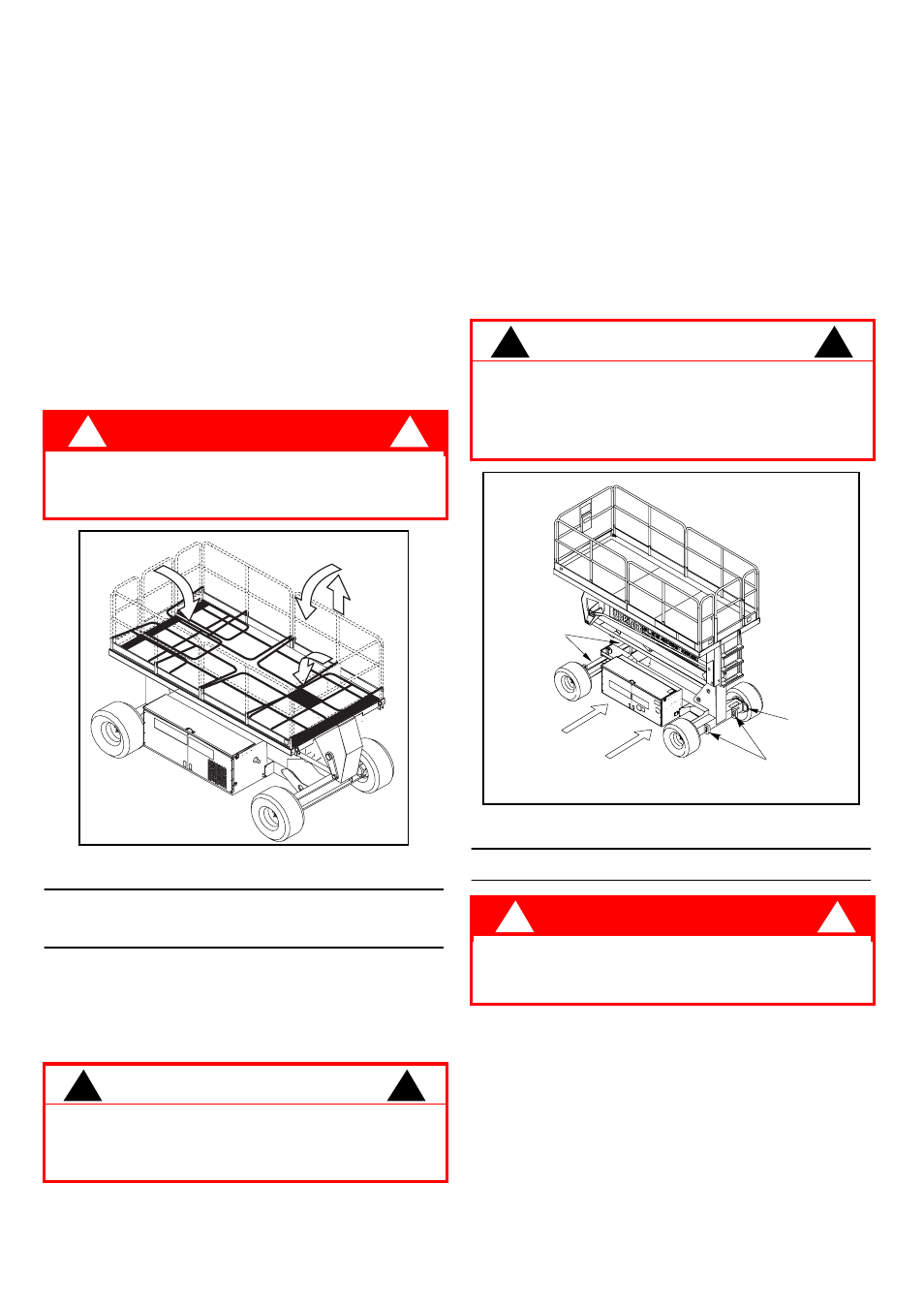

Figura 4: Pliegue de las barandillas
T
RANSPORTE
DE
LA
PLATAFORMA
DE
TRABAJO
M
EDIANTE
MONTACARGAS
DE
HORQUI LLA
NOTA: El uso del montacargas de horquillas es
sólo para el transporte.
Levantar desde el lateral del chasis colocando las horquil-
las bajo los módulo del chasis (Figura 5).
C
ON
GR
∨
A
Asegurar las correas sólo a las orejetas de elevación (Fig-
ura 5).
C
ON
CAMIÓN
1.
Colocar la plataforma de trabajo en la posición de
transporte y calzar las ruedas.
2.
Asegurar la plataforma al vehículo de transporte con
cadenas o correas de una capacidad de carga
adecuada, y sujetas a las orejetas de anclaje del
chasis (Figura 5).
Figura 5: Transporte de la plataforma de trabajo
M
ANTENIMIENTO
NOTA: Ningún trabajo de mantenimiento (rutinario)
en la SL26/30N requiere que la plataforma se
encuentre elevada.
P E L I G R O
!
!
Antes de entrar en la plataforma, las barandil-
las deben estar apretadas con firmeza en la
posición adecuada.
A D V E R T E N C I A
!
!
Ver las especificaciones para el peso de la
plataforma de trabajo y asegurarse de que el
montacargas de horquilla es de la capacidad
apropiada para levantar la máquina.
A D V E R T E N C I A
!
!
Las orejetas de anclaje no deben utilizarse
para levantar la plataforma de trabajo.
El apriete excesivo de las cadenas o correas a
través de las orejetas de anclaje puede dar
lugar a daños en la plataforma de trabajo.
P E L I G R O
!
!
Jamás realizar las operaciones de manten-
imiento en la plataforma de trabajo mientras
ésta se encuentre elevada.
Orejetas de
anclaje/
elevación
delanteras
Montacar-
gas de
horquillas
Orejeta de
elevación
trasera
(típico)
Anclajes
traseros
