Introduzione
4 AB60JRT
Introduzione
Il presente manuale riguarda la Piattaforma aerea
AB60JRT.
Questo manuale deve essere conservato sempre a bordo
macchina.
Prima di tentare di azionare la macchina, leggere,
comprendere e seguire tutte le regole di sicurezza e le
istruzioni per l'uso.
Quando si contatta UpRight per assistenza o informazioni
su parti, accertarsi di specificare il MODELLO e i NUMERI
DI SERIE riportati sulla targhetta dell'apparecchiatura.
Qualora la targhetta non fosse presente, il NUMERO
DI SERIE è riportato anche accanto al cofano motore
posteriore sul lato destro.

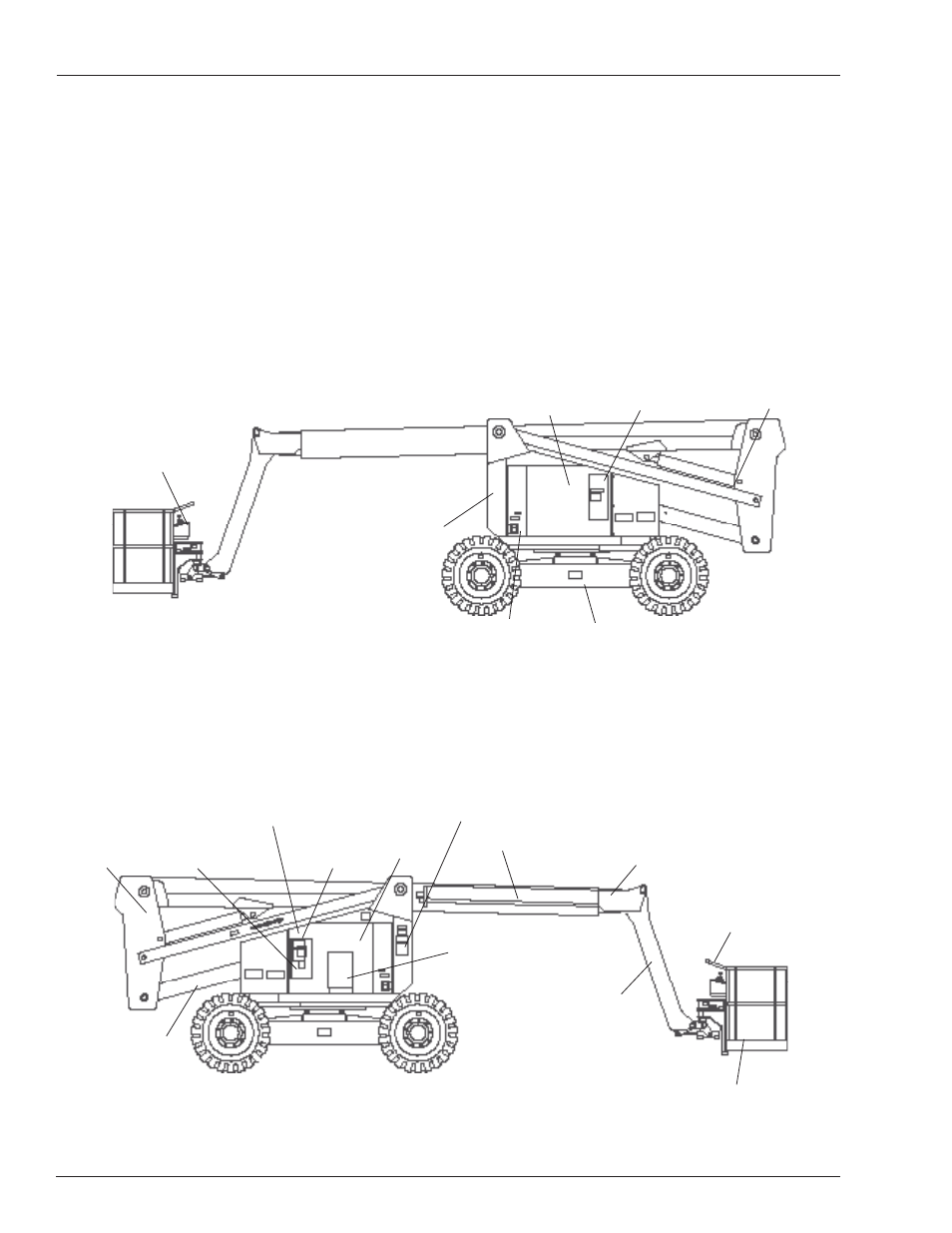

Lato destro
Telaio
Valvola discesa
di emergenza
Controlli superiori
Serbatoio fl uido
idraulico
Ruote sterzanti
Lato sinistro
Piattaforma
Braccio principale
Braccio di punta
Controlli
inferiori
Interruttore disinserimento
batteria
Motore
Braccio
sollevatore
Ruote sterzanti
Interruttore
a pedale
Torretta
mobile
Braccio
jib
Serbatoio carburante
Valvola discesa
di emergenza
Filtro fl uido
idraulico
Batteria
Manuale per
l'operatore
Posizione
targhetta
Identifi cazione dei componenti
