Bedien- und Anzeigeelemente
6 AB60JRT
13. Plattformschwenkschalter
14. Motor-/Notstromschalter
15. Drosselklappenschalter
16. Hydraulik-Erwärmungsschalter (optional)
17. Trennschalter-Rücksetztasten
18. Plattform-Überlastwarnleuchte
19. Betriebsstundenzähler
20. Nothalttaste
21. Startschalter
22. Fahrantrieb-/Auslegerwahlschalter
23. Ausleger-Joystick
24. Hebebaum-Hubfunktionsschalter
25. Auslegerverlängerungsschalter
26. Schwenkarmschalter
27. Auslegergeschwindigkeitsschalter
28. Fahrantriebs-Joystick
29. Fahrantriebsbereichsschalter
30. Plattformausrichtschalter
31. Plattformschwenkschalter
32. Motor-/Notstromschalter
33. Drosselklappenschalter
34. Plattform-Überlastwarnleuchte
35. Maschinen-/Generatorschalter

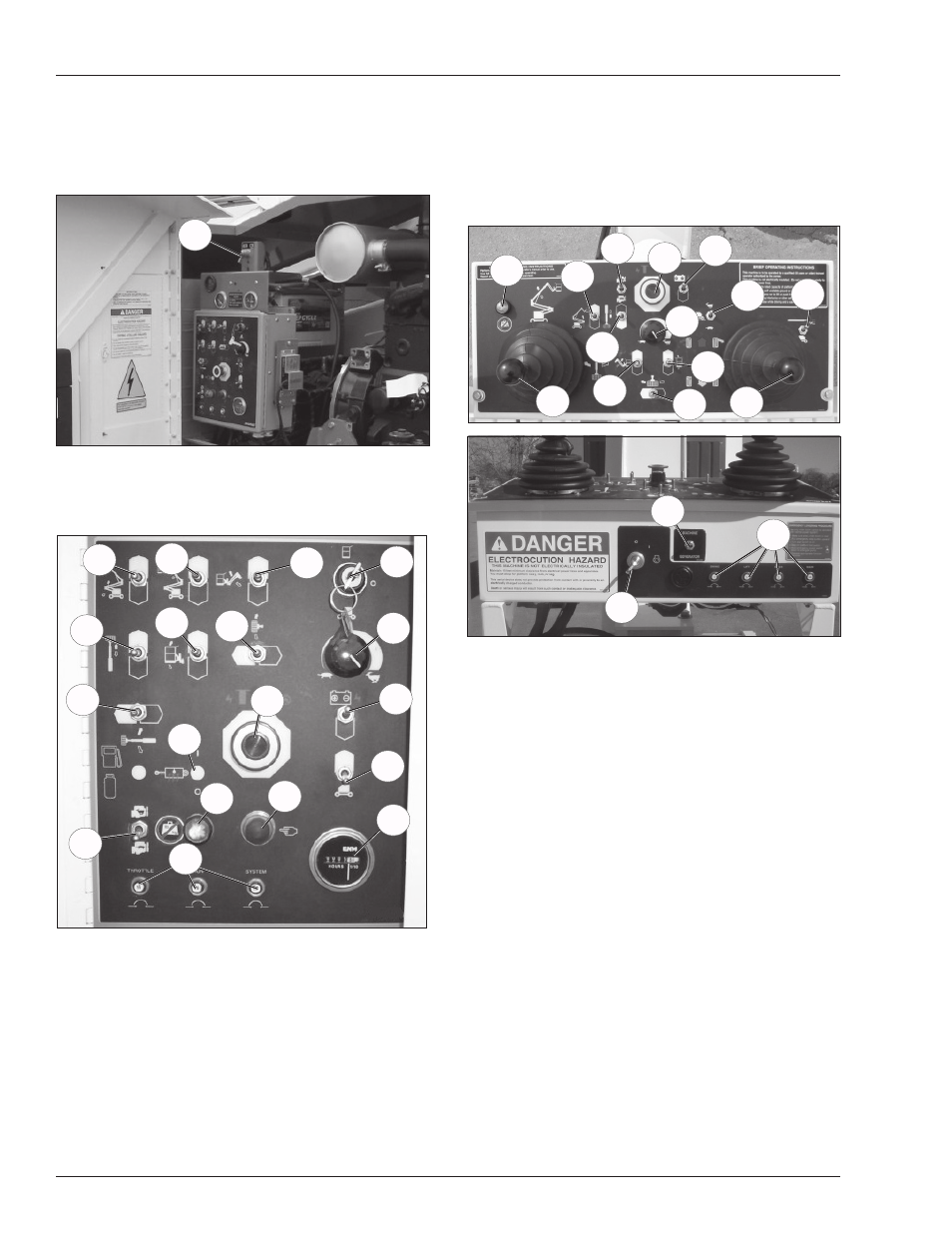

Bedien- und Anzeigeelemente
Der Bediener muss die Position aller Bedien- und An-
zeigenelemente sowie deren Funktion und Bedienung
vollständig kennen, bevor die Bedienung der Maschine
versucht wird.
1. Batterie-Trennschalter
2. Nothalttaste
3. Steuerungswahlschalter
4. Startschalter
5. Bodenbedienschalter
6. Schwenkschalter
7. Hebebaum-Hebeschalter
8. Hauptausleger-Hebeschalter
9. Auslegerverlängerungsschalter
10. Schwenkarmschalter
11. Auslegergeschwindigkeitsschalter
12. Plattformausrichtschalter
1
Abbildung 2 – Batterie-Trennschalter
4
2
5
8
12 13
14
15
6
9
11
19
10 3 7
16
18
17
Abbildung 3 – Untere Bedien- und Anzeigeelemente
30
31
32 33
35
21
25
27
26
24
36
20
29
23
34
22
28
Abbildung 4 – Obere Bedien- und Anzeigeelemente
