Bedieningen en indicators
6 AB60JRT
14. Motor-/noodstroomschakelaar
15. Gaspedaalschakelaar
16. Schakelaar hydraulische opwarming (optie)
17. Resetknoppen stroombreker
18. Lampje platformoverbelasting
19. Urenmeter
20. Noodstopknop
21. Startschakelaar
22. Rij-/giekselectieschakelaar
23. Giek-joystick
24. Hefschakelaar stijggiek
25. Giekextensieschakelaar
26. Armarticulatieschakelaar
27. Gieksnelheidsknop
28. Rij-joystick
29. Schakelaar rijbereik
30. Platformnivelleerschakelaar
31. Platformrotatieschakelaar
32. Motor-/noodstroomschakelaar
33. Gaspedaalschakelaar
34. Lampje platformoverbelasting
35. Machine-/generatorschakelaar
Bedieningen en indicators
De bediener moet de locatie van elke bediening en in-
dicator weten en de functie en werking hiervan kennen
voordat hij de machine gaat gebruiken.
1. Accu ontkoppelingsschakelaar.
2. Noodstopknop
3. Bedieningsselectieschakelaar
4. Startschakelaar
5. Grondbedieningsschakelaar
6. Rotatieschakelaar
7. Hefschakelaar stijggiek
8. Hefschakelaar hoofdgiek
9. Giekextensieschakelaar
10. Armarticulatieschakelaar
11. Gieksnelheidsknop
12. Platformnivelleerschakelaar
13. Platformrotatieschakelaar
1

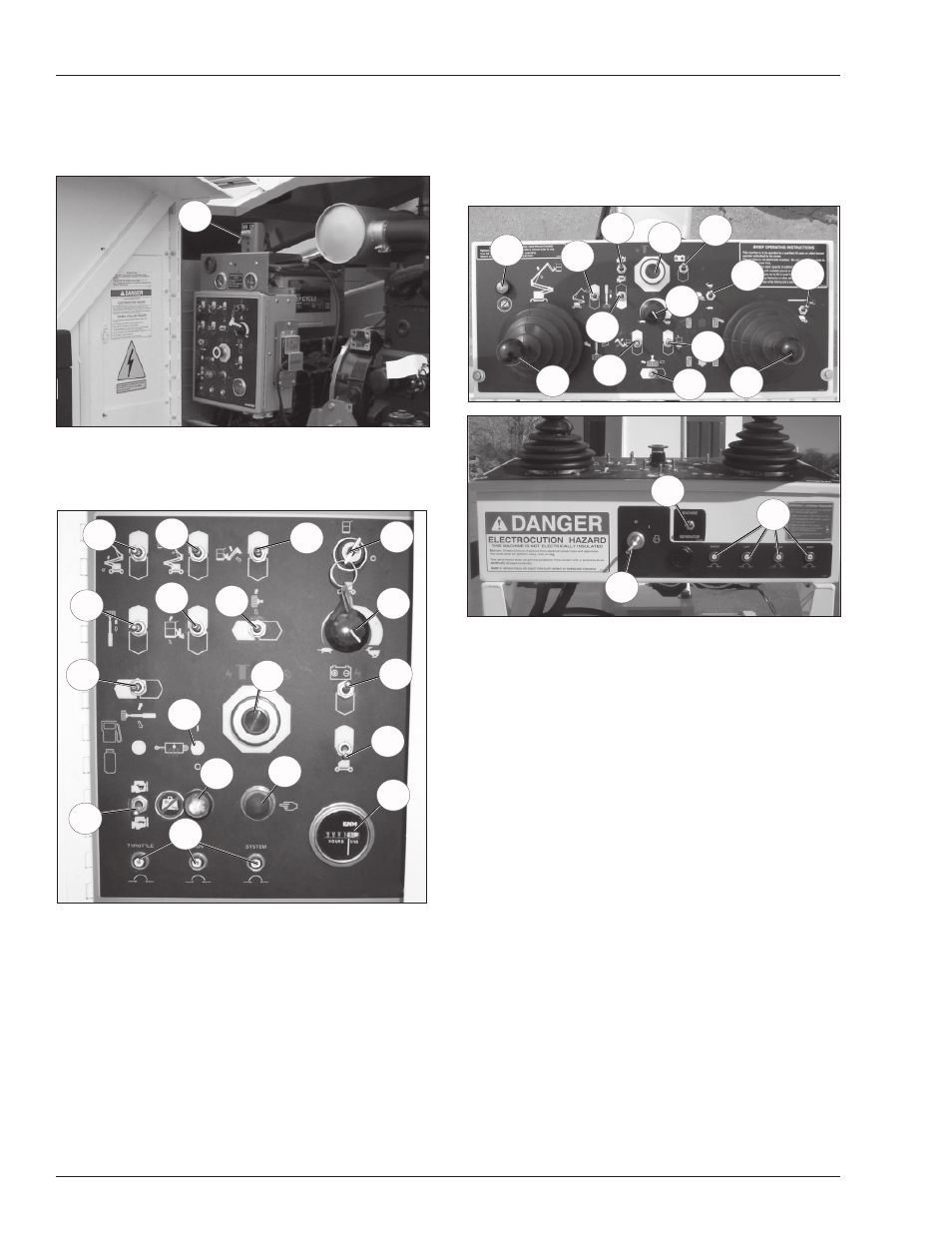

Figuur 2 - Accu ontkoppelingsschakelaar
4
2
5
8
12 13
14
15
6
9
11
19
10 3 7
16
18
17
Figuur 3 - Onderste bedieningen en indicators
30
31
32 33
35
21
25
27
26
24
36
20
29
23
34
22
28
Figuur 4 - Bovenste bedieningen en indicators
