4-2 Manuel de l’utilisateur
Communications
Si vous utilisez un LAN Gigabit Ethernet (1 000 mégabits par seconde,
100BASE-T), prévoyez un câble CAT5 ou CAT5E. (il est recommandé
d’utiliser un câble CAT5E). N’utilisez pas de câble CAT3.
Si vous utilisez un LAN Fast Ethernet (100 mégabits par seconde,
100BASE-TX), utilisez un câble CAT5. N’utilisez pas de câble CAT3.
Si vous utilisez un LAN Ethernet (10 mégabits par seconde, 10BASE-T),
utilisez indifféremment un câble CAT5 ou CAT3.
Connexion
Marche à suivre pour brancher le câble réseau :
1. Enregistrez votre travail. Débranchez l’ordinateur et tous les
périphériques externes connectés au réplicateur de ports et à
l’ordinateur.
2. Branchez l’une des extrémités du câble dans la prise LAN du réplicateur
de ports. Appuyez doucement jusqu’à ce que vous sentiez un déclic.

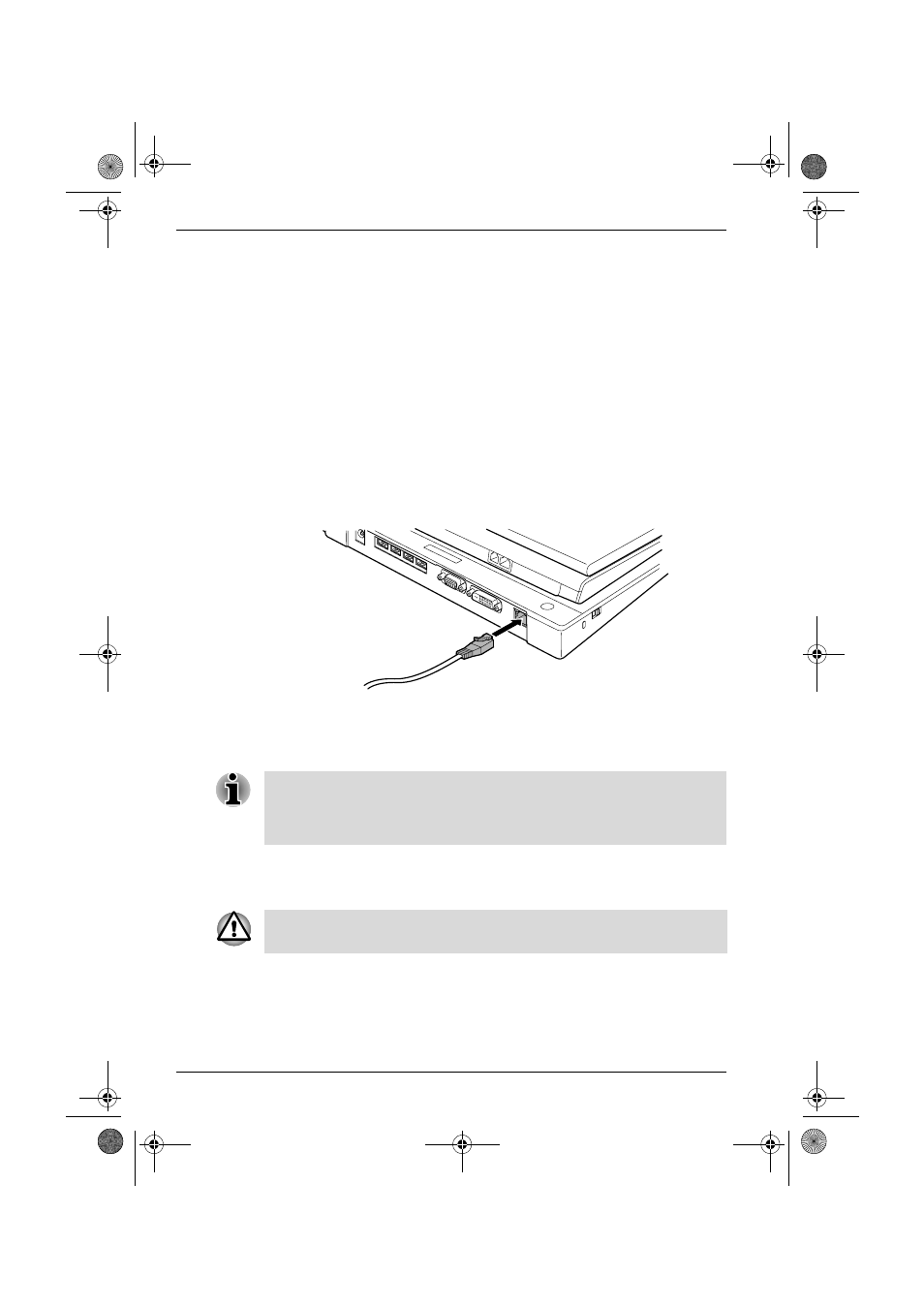

Illustration 4-2 Connexion du câble LAN
3. Branchez l’autre extrémité du câble sur un concentrateur LAN.
Consultez votre administrateur réseau avant de brancher le câble sur
un concentrateur.
Déconnexion
Marche à suivre pour débrancher le câble réseau :
1. Pincez le levier du connecteur branché sur le réplicateur de ports, puis
tirez.
2. Débranchez le câble du concentrateur LAN en appuyant sur le petit
levier en plastique. Consultez votre administrateur réseau avant de
débrancher le câble d’un concentrateur.
Lorsque l’ordinateur échange des données avec le réseau, le voyant
Réseau actif devient orange. Lorsque l’ordinateur est connecté à un
concentrateur mais n’échange pas de données, le voyant Liaison devient
vert.
Avant de déconnecter le câble réseau, assurez-vous que l’ordinateur ne
l’utilise plus. Le voyant vert est allumé lorsque la déconnexion est possible.
